Технические характеристики установки для многократных стресс-тестов на 5000 часов в соответствии с IEC 62730:2024.
Область применения:
Оборудование в основном используется для моделирования
комплексного испытания изоляторов в сложных рабочих условиях и оценки их долговечности и надежности путем применения эффектов многофакторного воздействия, таких как механическая нагрузка, высокое напряжение, изменения температуры и влажности, а также химическая коррозия. Включает в себя:
1. Электрическое поле: испытание изоляторов на старение и перекрытие из-за загрязнения для высоковольтных линий электропередач и оборудования подстанций.
2. Железнодорожный транспорт: Оценка характеристик изолированных компонентов контактной сети электрифицированной железной дороги в условиях вибрации, дуги и влажности.
3. Новый энергетический сценарий: долгосрочная проверка надежности наружного изоляционного оборудования для фотоэлектрических/ветровых электростанций при воздействии ультрафиолета, соляного
тумана и цикла влажного тепла.
4. Промышленная среда: испытание изоляторов на устойчивость к химической коррозии и низкому давлению на химических заводах и прибрежных объектах.
Типы испытаний охватывают механико-электрическую связь (например, вибрация + частичный разряд), синтез окружающей среды и электричества (например, соляной туман + искажение электрического поля) и ускоренное старение с несколькими факторами (температурный удар + химическая коррозия), которые соответствуют стандартам IEC и GB и обеспечивают поддержку данных для улучшения исследований и разработок, контроля качества и стратегий эксплуатации и технического обслуживания.
Процедура испытания:
1 - Внутреннее покрытие испытательной камеры будет выполнено из коррозионностойкой нержавеющей стали (306 или 315). Покрытие может быть нанесено для защиты от соляного тумана и коррозии.
2 - Коррозионностойкий материал будет выполнен из цельного куска, насколько это возможно, на каждой стене, которая не будет прикреплена.

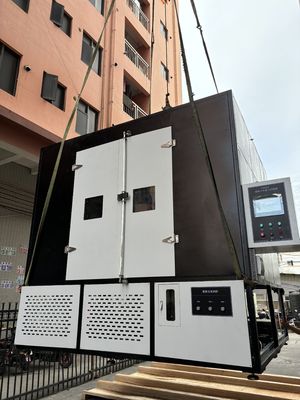

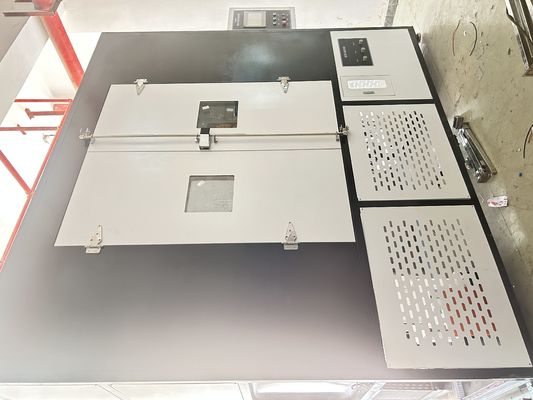

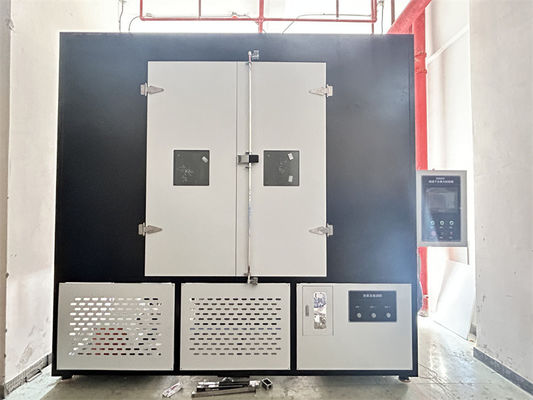

3 - Внутренние размеры камеры будут 2,7x3,0x2,4 м (общий объем 18,63 м3)
4 - На двери будет окно, оборудованное стеклом, блокирующим излучение.
5 - Расстояние между образцами для испытаний и ксеноновой лампой будет 1 м
6 - Толщина стенки будет мин. 10 см, а внутренняя часть будет покрыта теплоизоляционным материалом
Соответствие стандартам:
В этом документе приведены технические требования к испытательному стенду для многократных стресс-тестов на 5000 часов в соответствии с IEC 62730:2024.
Условия испытаний:
1. Цикл напряжений, прикладываемых к изоляторам и повторяемых в течение 5000 часов, показан на рисунке 3. Цикл разработан таким образом, чтобы образцы для испытаний также подвергались воздействию изменений температуры и конденсации.
2. Образцы для испытаний располагаются вертикально в камере, как показано на рисунке 4. Должно быть
зазор не менее 400 мм между смежными краями навесов образцов для испытаний и между образцами для испытаний и крышей, стенами и полом.
3. Образцы для испытаний следует очистить деионизированной водой перед началом испытания. Одновременно можно испытывать до трех пар образцов для испытаний с сопоставимым расстоянием утечки.
4. Еженедельные перерывы в испытании для целей осмотра, каждый из которых не превышает 1 ч, допустимы. Периоды прерывания не учитываются в продолжительности испытания. Допускаются пять более длительных перерывов продолжительностью до 60 ч каждый. Дополнительное время испытания, равное трем периодам прерывания, должно быть добавлено. Окончательный отчет об испытаниях должен включать все детали прерываний.
Искусственный дождь:
Искусственный дождь должен обеспечиваться форсунками, установленными над образцами для испытаний и за пределами их периметра (см. рисунок 4).
средняя скорость выпадения осадков должна соответствовать IEC 60060-1. Следует использовать воду с минимальным удельным сопротивлением 85 нм. Каждый
из образцов для испытаний опрыскивается индивидуально.
Система управления резервуаром для солевого раствора：
1-тонный резервуар из нержавеющей стали 304.
2. Двухслойный и изолированный с открывающейся крышкой и перемешивающими рычагами.
3. Нагревается с помощью резистивного элемента, с системой добавления соли с винтовой подачей.
4. Включает в себя шасси с тормозом и систему слива перелива.
5. Система управления резервуаром для промывки водой:
6. Аналогичные характеристики, что и у резервуара для солевого раствора, с конструкцией из нержавеющей стали 304 на 1 тонну и возможностью нагрева.
Калибровка соляного тумана:
Калибровка будет выполнена перед началом испытания.
По крайней мере, два чистых приемника с площадью сбора 8000 мм2 ± 2000 мм2 и максимальной высотой 100 мм каждый размещаются как можно ближе к положению концов испытуемого объекта. Приемники располагаются таким образом, чтобы они не были экранированы образцами для испытаний и чтобы избежать капания с конструктивных элементов камеры или другого источника.
Они должны собирать от 1,5 мл до 2,0 мл осадков в час (скорректировано до площади сбора 8000 мм2) в среднем за минимальный период 16 ч.
ПРИМЕЧАНИЕ. Следует отметить скорость потока, необходимую для получения таких осадков (обычно порядка 0,3 л/м3ч на основе камеры не более (15 м3). (Скорость потока воды определяется в литрах в час и на кубический метр объема испытательной камеры.)
Впоследствии во время испытания скорость потока следует проверять не реже одного раза в 100 часов и она должна оставаться в пределах ± 25 % от первоначального значения.
рециркуляция воды не допускается.
Общие условия:
1 - Обучение будет предоставлено по техническому обслуживанию и использованию устройства
2 - После завершения установки устройство будет работать без каких-либо проблем в течение 1 месяца (4 недели) для приемки.
3 - Будут предоставлены электрическая схема и схемы системы подключения водопроводных труб
4 - Будет предоставлено руководство по техническому обслуживанию
5 - Будет предоставлено руководство пользователя
6 - Детали, контактирующие с соляным туманом и дождем, будут из нержавеющей стали
7 - Электрические компоненты будут подходить для инфраструктуры 380 В
8 - Условия гарантии будут указаны
9 - Запасные части будут предоставлены на 10 лет
10 - Будет предоставлен список расходных материалов
Основные преимущества изоляторов：
1. Отличные изоляционные характеристики
Изоляторы могут эффективно изолировать высокое напряжение, увеличивая расстояние утечки, предотвращать утечку тока и дуговой пробой, а также обеспечивать безопасную работу энергосистемы. Например, композитные изоляторы изготавливаются из таких материалов, как силиконовая резина, которые обладают отличной устойчивостью к перекрытию из-за загрязнения и могут сохранять стабильность в сильно загрязненных средах.
2. Высокая механическая прочность и долговечностьСовременные изоляторы, такие как композитные изоляторы из эпоксидной смолы четвертого поколения, обладают более высокой механической надежностью и могут выдерживать экстремальные механические нагрузки (например, вибрацию от ветра, обледенение) и перепады температуры, снижая количество отказов, вызванных деградацией материала.Тенденции будущего развития изоляторов:
1. Инновации в материалах и повышение производительности Композитный изолятор четвертого поколения: с использованием материалов на основе эпоксидной смолы он решает проблемы отказа герметизации интерфейса и самопроизвольного взрыва предыдущих трех поколений продуктов и обладает высокой механической прочностью и устойчивостью к перекрытию из-за загрязнения. Он вступил в стадию предсерийного производства 710. Нанокомпозитные материалы: путем добавления наночастиц для повышения устойчивости материалов к старению и ультрафиолетовому излучению, они могут адаптироваться к новым требованиям, таким как высокочастотные гармоники в интеллектуальных сетях.2. Расширение областей примененияПередача высокого и сверхвысокого напряжения: с модернизацией глобальной энергосистемы спрос на изоляторы с уровнями напряжения 750 кВ и выше резко возрос, особенно в проектах передачи в экстремальных районах, таких как пустыни и районы с сильными холодами. Новая энергия и железнодорожный транспорт: спрос на легкие и высоконадежные изоляторы на ветряных электростанциях, фотоэлектрических электростанциях и контактных сетях высокоскоростных железных дорог стимулирует рост рынка.Выставка
