Название продукта:

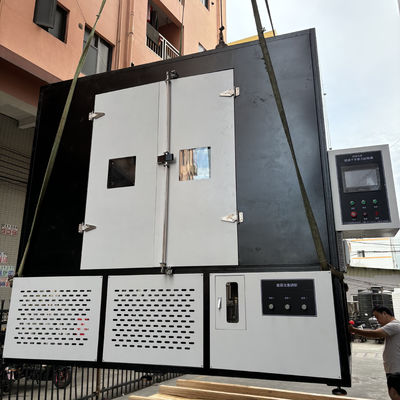

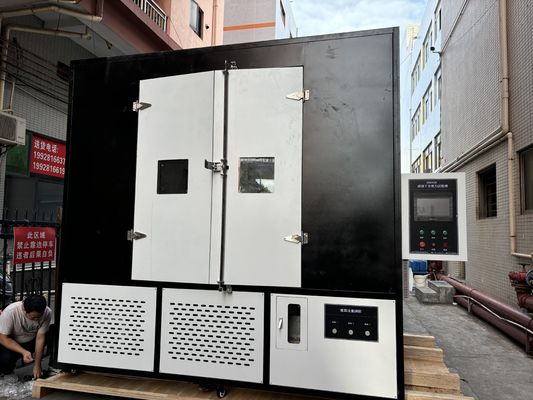

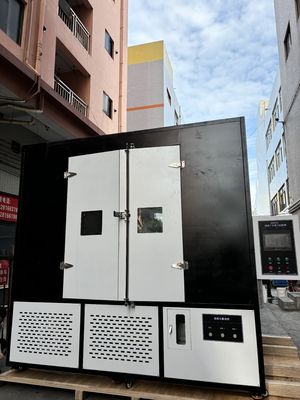

Технические характеристики установки для испытаний с множественным воздействием в течение 5000 часов в соответствии с IEC 62730:2024.
Условия испытаний:
Цикл воздействий, приложенных к изоляторам и повторяющийся в течение 5000 часов, показан на Рисунке 3. Цикл разработан
таким образом, чтобы образцы также подвергались воздействию изменения температуры и конденсации.
Искусственный дождь:
Искусственный дождь должен подаваться через форсунки, установленные над испытуемыми образцами и вне их периметра (см. Рисунок 4).
средняя интенсивность осадков должна соответствовать IEC 60060-1. Следует использовать воду с минимальным удельным сопротивлением 85 нм. Каждый
из испытуемых образцов опрыскивается индивидуально.
Калибровка солевого тумана:
Калибровка будет проведена до начала испытания.
По крайней мере, две чистые собирающие емкости площадью сбора 8000 мм2 ± 2000 мм2 и максимальной высотой 100 мм каждая размещаются как можно ближе к положению концов испытуемого объекта. Емкости располагаются таким образом, чтобы они не были экранированы испытуемыми образцами и чтобы избежать капания из конструктивных элементов камеры или другого источника.
Они должны собирать от 1,5 мл до 2,0 мл осадков в час (скорректированных на площадь сбора 8000 мм2) в среднем за минимальный период 16 часов.
ПРИМЕЧАНИЕ Скорость потока, необходимая для получения таких осадков (обычно порядка 0,3 л/м3ч при камере не более (15 м3)), должна быть отмечена. (Скорость потока воды определяется в литрах в час на кубический метр объема испытательной камеры).
Впоследствии в ходе испытания скорость потока должна проверяться не реже одного раза в 100 часов и должна оставаться в пределах ± 25 % от первоначального значения.
Рециркуляция воды не допускается.
Общие условия:
1- Будет проведено обучение по техническому обслуживанию и использованию устройства
2- После завершения установки устройство будет работать без каких-либо проблем в течение 1 месяца (4 недель) для приемки.
3- Будут предоставлены схемы электрических соединений и системы водоснабжения
4- Будет предоставлено руководство по техническому обслуживанию
5- Будет предоставлено руководство пользователя
6- Детали, контактирующие с солевым туманом и дождем, будут из нержавеющей стали
7- Электрические компоненты должны быть пригодны для инфраструктуры 380 В
8- Будут указаны условия гарантии
9- Запасные части будут поставляться в течение 10 лет
10- Будет предоставлен список расходных материалов
Основные преимущества изоляторов:
1. Хорошие изоляционные характеристики
Изоляторы эффективно изолируют высокое напряжение, увеличивая длину пути утечки, предотвращая утечку тока и дуговое перекрытие, а также обеспечивая безопасную работу энергосистемы. Например, композитные изоляторы изготавливаются из таких материалов, как силиконовая резина, которые обладают хорошей устойчивостью к перекрытию из-за загрязнения и могут сохранять стабильность в условиях сильного загрязнения.2. Высокая механическая прочность и долговечность Современные изоляторы, такие как композитные изоляторы из эпоксидной смолы четвертого поколения, обладают более высокой механической надежностью и могут выдерживать экстремальные механические нагрузки (например, вибрацию от ветра, обледенение) и изменения температуры, снижая отказы, вызванные деградацией материала.
Тенденции будущего развития изоляторов: 1. Инновации в материалах и повышение производительности Твердый композитный изолятор четвертого поколения: с использованием материалов на основе эпоксидной смолы он решает проблемы отказа герметизации интерфейса и самопроизвольного взрыва предыдущих трех поколений продуктов, обладает высокой механической прочностью и устойчивостью к перекрытию из-за загрязнения. Он вышел на стадию коммерческого предпроизводства 710. Нанокомпозитные материалы: Добавление наночастиц для повышения устойчивости материалов к старению и ультрафиолетовому излучению позволяет им адаптироваться к новым требованиям, таким как высокочастотные гармоники в интеллектуальных сетях.2. Расширение областей применения Высоковольтные и сверхвысоковольтные передачи: С модернизацией мировой энергосистемы спрос на изоляторы с уровнем напряжения 750 кВ и выше резко возрос, особенно в проектах передач в экстремальных районах, таких как пустыни и высокогорные холодные регионы. Новая энергетика и железнодорожный транспорт: Спрос на легкие и высоконадежные изоляторы в ветроэнергетике, фотоэлектрических станциях и контактных сетях высокоскоростных железных дорог стимулирует рост рынка.
