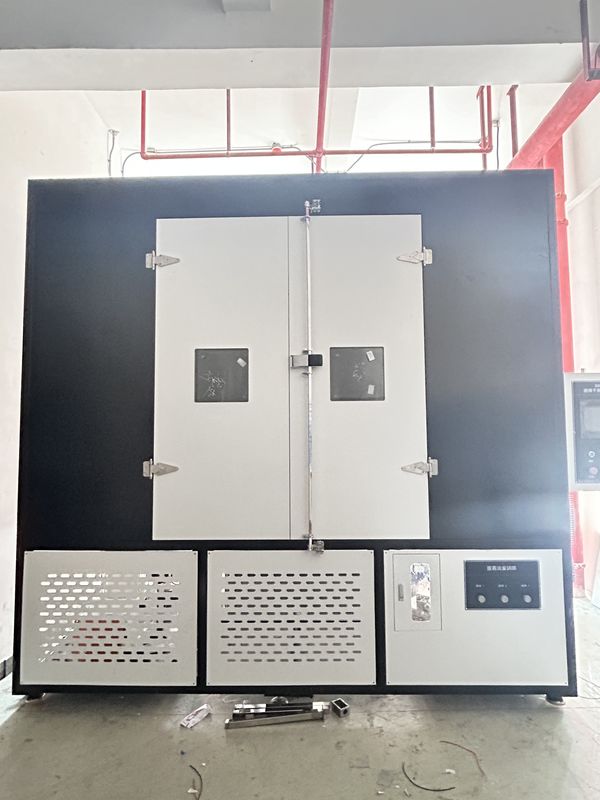

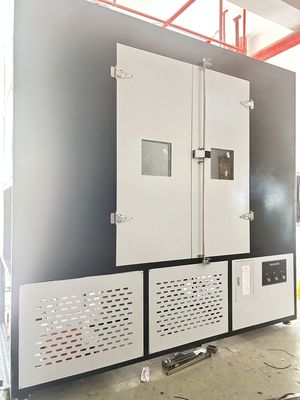

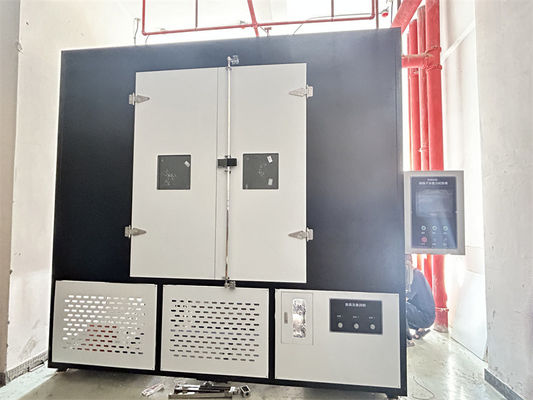

IEC62730-2024 5000hrs Изоляторы Калибровка соляного тумана Машина для испытания множественного напряжения

IEC62730-2024, IEC62217-2012 Полимерные изоляторы 5000 часов Машина для испытания множественного напряжения

1. Испытательный образец: два испытательных изолятора одинаковой конструкции с расстоянием от ползания от 500 до 800 мм,

2Процедура: Испытание проводится в герметичной, влажной и коррозионностойкой испытательной камере объемом не более 20 м3.

3Отдельные отверстия для наблюдения для стиральных машин и передвижных ультрафиолетовых фильтров для наблюдения за оборудованием в эксперименте.

4Условия испытания: как показано на рисунке B2, на изолятор применяются различные циклы напряжения, которые повторяются в течение около 5000 часов.Испытательный образец должен подвергаться изменениям температуры и конденсации..

5Как показано на рисунке B3, испытатель устанавливается вертикально в середине испытания, с минимальным расстоянием 400 мм между прилегающими краями зонтиков испытуемого образца и верхней частью,а также между образцом для испытания и стеной и землей Перед началом эксперимента, пробный образец следует очистить деионизированной водой,

7До трех пар образцов с аналогичными расстояниями поползновения могут быть проверены одновременно.

8Напряжение: значение, полученное путем деления расстояния ползания испытуемого образца (в мм) на 34,6 (эквивалентно расстоянию ползания 20 мм/КВ, рассчитанному на основе фазового напряжения)

9Для цепи питания, когда непрерывная отрицательная нагрузка течения составляет 250mA (r.m.s), максимальное падение напряжения на стороне высокого напряжения в течение 1 секунды не должно превышать 5%,и уровень защиты должен быть регулирован до 1A (r.m.s)

10. Симуляция солнечного света: симулируемое солнечное излучение обеспечивается ксеноновой дуговой лампой номинальной мощностью 6500 Вт, оборудованной двумя фильтрами боросиликатного стекла (см. пример B.4),с расстоянием приблизительно 480 мм между ксеноновой дуговой лампой и пробным образцом

11В начале каждого эксперимента следует использовать новую лампу и фильтр.это должно быть сделано в соответствии с рекомендацией производителя лампы..

DX8428 Изоляторная многонапряженная испытательная машина.pdf
