Машины для испытания сопротивления дуге,оценка сопротивления дуге электрических изоляционных материалов

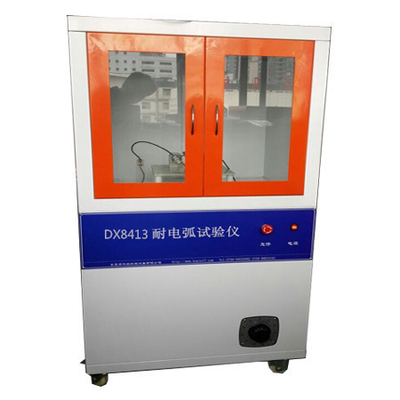

DX8413А.Машина для испытания сопротивления rc

В основном применяется к:GB/T1411-2002 Испытание устойчивости к высокому напряжению и низкому потоку излучения дуги сухих твердых изоляционных материалов.

Соответствие стандартам:Этот испытатель разработан и изготовлен в соответствии с стандартами GB1411, IPC650, IEC 61621, ASTMD495 и соответствует таким методам испытаний, как JEC 149 и UL 746A.

Сфера применения:Оценка эффективности дугового сопротивления электрических изоляционных материалов, таких как пластмассы, смоловые клеи и изоляционные краски, используемые в таких отраслях промышленности, как двигатели, приборы,и бытовых приборов применяется в основном для испытания сопротивления дуге твердых изоляционных материалов, таких как пластмассы, пленки, смолы, глина, керамика, стекло, изоляционное масло, изоляционная краска, картон и другие носители.

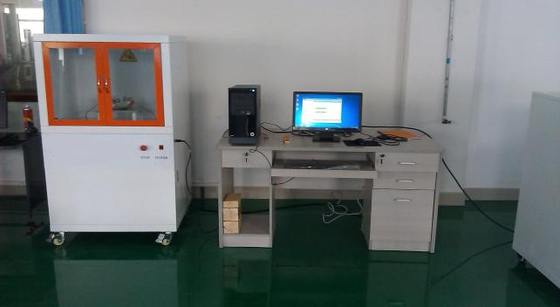

Особенности:Машина для испытаний дугового сопротивления использует компьютерное управление, и кривую испытания можно наблюдать в режиме онлайн во время испытательного процесса; автоматически хранить данные о условиях испытания и результатах испытаний,и может получить доступ, отображать и печатать их

Экспериментальный принцип: используется для испытания дугового сопротивления твердых изоляционных материалов; испытываемый материал подвергается воздействию высокого напряжения,постепенно увеличивая небольшую среду тока, пока на поверхности материала не сформируется стабильный проводящий каналЭто время - время сопротивления материала.

Основные технические требования:

1Входное напряжение: AC 220 V

2Выходное напряжение: 0-20 кВ переменного тока;

3Электрическая мощность: 1,5 кВА

4Метод испытания: прерывистая дуга, непрерывная дуга

5. Испытательный ток: 10MA-20MA-30MA-40MA необязательно

6Ошибка управления испытательным напряжением: ≤ 1%

7. Ошибка времени включения/выключения дуги: <5 мс

8Испытательное напряжение непрерывно регулируемое: 0-20 КВ

9Точность управления током: ± 10%

10Спецификация электрода: электрод из нержавеющей стали 25,4 мм * 12,7 мм * 0,15 мм

Электрод из вольфрамовой стали 56 мм * 7 мм * 30 мм

Угол конфигурации электрода 110 градусов

Угол между электродом и горизонтальной плоскости составляет 35 градусов

Масса электрода: 50 Г

11Меры безопасности:

(1) Защита от перенапряжения

(2) Защита от перенапряжения

(3) Защита от короткого замыкания

(4) Защита от открытия безопасности

(5) Защита от неисправности программного обеспечения

12Внешние размеры: 800 длин × 700 шири × 1350 мм высоты

Основная конфигурация:

Тест-хост: одна единица

Генератор высокого напряжения 20000 вольт: один блок

Полностью автоматическое устройство регулирования напряжения микрокомпьютера: один набор ((режим серийного порта)

Трансмиссионное устройство типа изоляции для захвата напряжения и захвата тока:один комплект

Испытательные электроды: два комплекта

токовая распределительная стержня: один (тип смолы)

Компьютерное программное обеспечение для измерения и управления сопротивлением дуге: один комплект

Компьютеры: один комплект (бренд Lenovo)

Брендовые цветовые струйные принтеры: один комплект

Программные компакт-диски: один комплект

Руководство пользователя: один экземпляр

Сертификат метрологической проверки:один экземпляр

Сертификат соответствия: один экземпляр

Случайный инструмент: один набор
