Пластиковая машина для измерения плотности дыма для измерения специфической оптической плотности производимого дыма

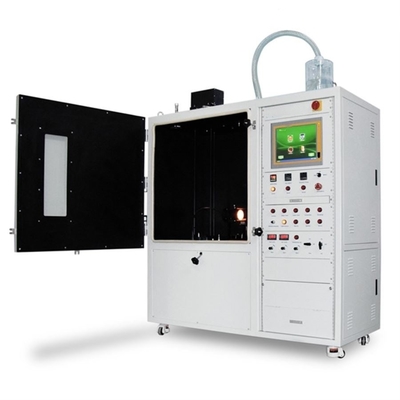

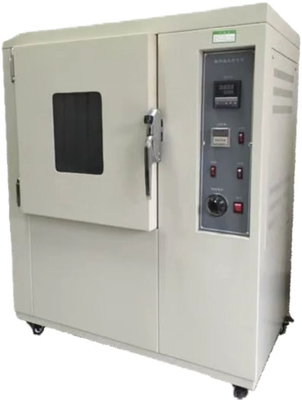

DX8368 Машина для проверки плотности пластмассового дыма

1, Соответствует стандартам: Удовлетворяет требованиям GB8323.2-2008 "Пластиковые изделия, производящие дым, часть 2: Метод однокамерного определения плотности дыма" и ISO5659.2-2006 "Пластиковый дым, часть 2: Единокамерный метод определения оптической плотности".

2, Сфера применения: Подходит для измерения специфической оптической плотности дыма, образующегося при сжигании пластика, и с учетом максимальной специфической оптической плотности в качестве результата испытания.Он используется для оценки эффективности курения пластмасс в определенных условиях..

Пластиковый детектор плотности дыма представляет собой новый тип испытательного оборудования, разработанного на основе технических условий, указанных в стандарте GB/8323.2-2008 и ISO5659-2 "Появление пластмассового дыма - часть 2: однокамерный метод измерения плотности дыма".

3Основные параметры: весь прибор состоит из закрытой испытательной камеры, системы измерения фотометра, конуса излучения, системы сгорания, зажигателя, испытательной коробки, скобки,прибор для измерения температуры, и программное обеспечение для проверки плотности дыма; схема разработана с использованием микроконтроллера, с высоким техническим содержанием и стабильной производительностью.Этот прибор подходит для всех видов пластмасс и может также использоваться для оценки других материалов (например, каучука)., текстильные покрытия, окрашенные поверхности, дерево и другие материалы).

1Испытательная коробка: Входная дверь оснащена окном и непрозрачным солнцезащитным щитом, который может блокировать движение окна.

Нижняя часть квадратного ящика оснащена взрывостойкой алюминиевой фольгой для предотвращения перенапряжения.и общей площадью 81000mm2Коробка оснащена внутренним регулирующим устройством давления.

Световое окно: два Ø 75 мм светлых окна сверху и снизу, and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceВерхнее световое окно расположено в верхней части испытательной коробки, а вокруг светового окна снаружи испытательной коробки установлена оптическая платформа толщиной 8 мм.Оптическая платформа фиксирована Внутренние размеры: высота 914 мм х ширина 914 мм х глубина 610 мм

с металлическим прутом Ø 15 мм, который может соединять фиксированную платформу и испытательную коробку.

Внешние размеры: высота 16800 мм, ширина 14500 мм, глубина 850 мм (это размеры только для справки)

Материал: состоит из трех слоев: внешний слой из стальной плиты толщиной 1,5 мм, высокотемпературное электростатическое выпекание белой краской, средний слой 60 мм толщины асбеста, внутренний слой 1.Нержавеющая сталь USU304 толщиной 2 мм, высокотемпературная электростатическая черная краска, легкая в очистке.

Впуск воздуха и выпуск выхлопных газов: впуск воздуха устанавливается на верхней части испытательной коробки диаметром Φ 65 мм, управляется фланцевым электромоторным клапаном как в закрытом, так и в закрытом состоянии;Выхлопный порт установлен внизу слева, диаметром Φ 80 мм, управляемый фланцевым соленоидным клапаном как в закрытом, так и в закрытом состоянии, и оборудованный выхлопным вентилятором.

2. оптоэлектронная система измерения: состоит из питания, фотоумножителя трубки, усиливающей прозрачной пленки, затвора, фильтра, нейтральной прозрачной пленки, объектива, оптической системы темный ящик,источник света, и легкий окно нагреватель.

Источник света: состоит из лампы накаливания напряжением 6,5 В, трансформатора, обеспечивающего питание (вход 220 В, выход 6,5 В) и переменного резистора.

Установка: лампочка устанавливается в непрозрачную темную коробку в нижней части испытательной коробки, состоящую из источника света, выпуклой линзы, осветительного окна и оптического окна.

Действующий механизм светового окна: питается от AC220V, окруженный проводом сопротивления 9W, чтобы обеспечить надлежащую температуру поверхности светового окна (50°C ~ 55°C).

Выпуклые линзы: диаметром 51 мм, они были скорректированы и калиброваны, чтобы сформировать кольцо диаметром 51 мм без каких-либо других лучей света за пределами кольца.

Оптическое окно: состоит из непротиворечивой прозрачной пленки и темной коробки.

Фотодетектор: состоит из трубки фотоумножителя, фильтра усиления, затвора, фильтра, нейтрального фильтра, выпуклой линзы, оптического окна и т.д.

Параметры трубки фотоумножителя: напряжение: DC 1000V, питание: вход 12V, выход 0-1200V2mA

Обработка оптико-электронной системы: фотодетектор представляет собой фотомножительную трубку, подключенную к шаблону числа A/D и обрабатываемую многоступенчатым микрокомпьютером усиления.Может непрерывно измерять передачу соответствующей оптической плотности с течением времени, что составляет 5 величин спектральной чувствительности, аналогичной реакции невооруженного глаза и темного тока ниже 0,001uA.Минимальная чувствительность фотоумножителя может быть прочитана на 100% через 0.5 нейтральный фильтр и фильтр усиления ND-2 на оптическом пути.

Усилительный фильтр: ND-2.0 с проницаемостью 0,95% и цветовой температурой источника света K=2854.

Световые ворота: используются для блокировки и коррекции 0% проницаемости.

Фильтр: для компенсации фильтра имеется в общей сложности 11 деталей с оптической плотностью от 0,1 до 1,0 и 2.0.

Нейтральный фильтр: ND-0.5, проницаемость 31,7%, цветовая температура источника света K=2854.

Выпуклые линзы: с диаметром 51 мм прямой луч света может быть сфокусирован на небольшом сильном месте на прозрачной пластине между верхним и нижним темными ящиками.

Калибровка оптических систем: обнаружение с использованием нейтрального фильтра с оптической плотностью 3,0 и длиной волны 550-650 нм.

3Конус излучения: состоит из нагревательных элементов с номинальной мощностью 2600 Вт, способных обеспечивать интенсивность излучения 10 КВт/м2 ~ 50 КВт/м2 в центре поверхности образца.При испытании излучения в двух других позициях на расстоянии 25 мм от центра образца, излучение в этих двух позициях не должно быть ниже 85% излучения в центре образца.

Отопитель радиационного конуса: питается от независимого источника питания, с однофазным изоляционным трансформатором мощностью 3000 Вт. Управление температурой использует управление тиристором с быстрым циклом,который может стабилизировать температуру при ± 2 °C.

Тепловой потокомер: плоская поверхность с диапазоном 50 кВт/м2 и диаметром радиационной зоны приема 10 мм. Поверхность покрыта матовым черным покрытием и охлаждается водой.

4Зажигалка: сопла зажигалки состоит из Φ изготовлена из медной трубы с диафрагмой 4,0 мм, длина пламени и горизонтальные размеры 30 мм.

Система газоснабжения:

Источник газа: чистота 95%, смешанный газ пропан и воздух, давление 170Kpa

Пропаномер: 1-100 см3/мин

Общая производительность:

Потокомер воздуха: 5 ~ 500 см3/мин

Разрешение прозрачности: 0,0001%;

Диапазон измерений: 0-100%; автоматическое переключение передач во время измерения.

Точность измерений: ± 3%;

Рабочее напряжение: AC200-240V 50 Hz;

Влажность окружающей среды: комнатная температура -40 °C

Рабочая среда: при работе прибора следует избегать прямых солнечных лучей и не допускать принудительного воздушного потока.

Программное обеспечение для измерений: основанное на операционном интерфейсе Windows XP и стиле LabVIEW.а также руководство по китайскому и английскому языкам.
