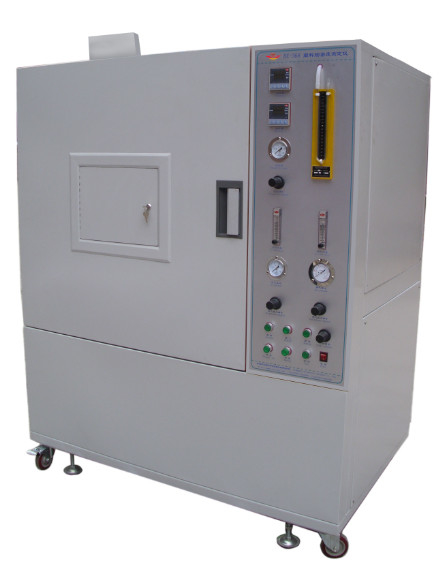

Измеритель плотности дыма от пластмассового сгорания представляет собой новый тип испытательного оборудования для измерения плотности дыма, разработанного в соответствии с техническими условиями, указанными в стандарте GB/8323.2-2008 и ISO5659-2 "Метод испытания части 2 для определения плотности дыма из пластмасс методом одной камеры", эти стандарты подходят для определения специфической оптической плотности дыма, вырабатываемого при сжигании пластика, и максимальной специфической оптической плотности является результат испытания.Он используется для оценки эффективности пластика при выхлопных процессах в определенных условиях..

Он соответствует стандартам GB8323.2-2008 "Появление пластмассового дыма - часть II: Метод испытаний для определения плотности дыма методом однокамерной установки" и ISO5659.2-2006 "Появление пластмассового дыма - часть II:Определение оптической плотности методом одной камеры". астма e662

Весь прибор состоит из закрытой испытательной камеры, фотометрической системы измерения, конуса излучения, системы сгорания, зажигателя, испытательной коробки, скобки,прибор для измерения температуры и программное обеспечение для испытания плотности дымаКружка разработана микрокомпьютером с одним чипом, с высоким техническим содержанием и стабильной производительностью.но также может использоваться для оценки других материалов (e(например, резина, текстильные покрытия, лакированные поверхности, древесина и другие материалы), и широко используется на производственных предприятиях в промышленности пластмасс, промышленности твердых материалов,и научно-исследовательские и испытательные подразделения.

1Испытательная камера:

1.1 Входная дверь оборудуется окном и непрозрачным световым щитом, блокирующим движение окна.

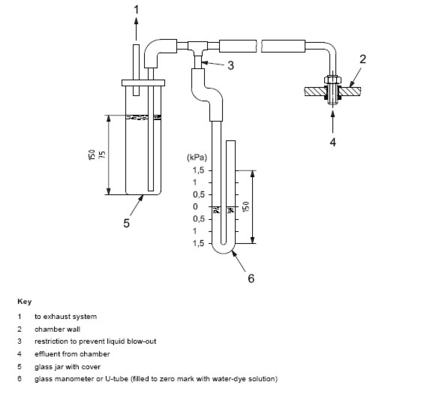

1.2 Нижняя часть квадратного ящика установлена с использованием алюминиевой фольги для предотвращения перенапряжения, которая состоит из диска безопасности толщиной 0,04 мм, длиной 405 мм,шириной 200 мм, и общей площадью 81000mm2, и установлено устройство внутреннего регулирования давления коробки (см. рисунок 2).

1.3 Световое окно: верхнее и нижнее две Ø 75 мм световые окна, нижнее окно светового окна оборудовано кольцевым электрическим нагревателем мощностью 9 Вт,чтобы обеспечить температуру верхней поверхности светового окна (50 oC ~ 55o C является подходящим), чтобы снизить концентрацию дыма на поверхности до минимума, световое окно расположено на верхней части испытательной коробки, и вокруг светового окна снаружи испытательной коробки установлена оптическая платформа толщиной 8 мм,и оптический стол фиксируется металлическим стержнем Ø 15 мм, который может соединять фиксированную платформу и испытательную коробку..

1.4 Внутренний размер: высота 914 мм х ширина 914 мм х глубина 610 мм

1.5 Материал: он состоит из трех слоев: внешний слой состоит из стальной пластины толщиной 1,5 мм, высокотемпературная электростатическая бежевая белая краска для выпечки,Средний слой состоит из слоя асбеста толщиной 60 мм., а внутренний слой составляет 1,2 мм толщины нержавеющей стали USU304, высокотемпературная электростатическая черная краска, которую можно легко очистить.

1.5 Впуск воздуха и выпускный привод: впуск воздуха установлен на верхней части испытательной коробки диаметром Φ65 мм, а состояние закрытия и закрытия контролируется электромобильным клапаном с фланцем;Выхлопная шлюз установлена внизу слева, диаметром Φ80 мм, управляется электромобильным клапаном с фланцем для управления состоянием закрытия и закрытия, и установлен выхлопный вентилятор.

2Фотоэлектрическая система измерения:Он состоит из источника питания, фотоумножителя трубки, увеличивающих транслюцентов, затвора, фильтра, нейтральных транслюцентов, линзы, оптической системы obscura, источника света и оптического окна нагреватель

2.1Источник света:

2.1.1Источник света: состоит из лампы накаливания напряжением 6,5 В, трансформатора, обеспечивающего питание (вход 220 В и выход 6,5 В), и переменного резистора.

2.1.2Установка: лампочка устанавливается в непрозрачную темную коробку в нижней части испытательной камеры, которая состоит из источника света, выпуклой линзы, осветительного окна и оптического окна.

2.1.3Оконный вентилятор: источник питания AC220V, окруженный проводом сопротивления 9W, для обеспечения температуры верхней поверхности окна (50 oC ~ 55oC).

2.1.4Конвексная линза: 51 мм в диаметре, регулируемая и калиброванная, полностью образующая кольцо диаметром 51 мм и никакого другого света в луче за пределами кольца.

2.1.5Оптическое окно: состоит из непротиворечивой полупрозрачной пленки и камерой-обскурой.

2.2Фотодетектор:

2.2.1. Фотодетектор: Он состоит из фотоумножителя, фильтра увеличения, затвора, фильтра, нейтрального фильтра, выпуклой линзы, оптического окна и т. д.

2.2.2. Фотоумножитель трубы:

2.2.2.1Параметры трубки фотоумножителя: напряжение: DC 1000V, питание: вход 12V, выход 0 ~ -1200V 2mA

2.2.2.2Фотоэлектрическая система обработки: фотодетектор представляет собой фотомножитель трубки, подключенный к шаблону числа A/D, и обрабатывается многоступенчатым микрокомпьютером усиления.Он может непрерывно измерять передачу соответствующей оптической плотности с течением времени, что составляет 5 величин спектральной чувствительности ответа, аналогичного ответа невооруженным глазом и темный ток меньше 0,001uA.Минимальную чувствительность фотоумножителя можно получить, зачитывая 100%.5 нейтрального фильтра и один фильтр увеличения ND-2 в оптическом пути.

2.2.3. Фильтр увеличения: проницаемость ND-2.0 составляет 0,95%, а цветовая температура источника света A составляет K=2854.

2.2.4- Затвор: используется для отключения и 0% коррекции пропускания.

2.2.5. фильтр: для компенсационного фильтра оптическая плотность составляет 0,1 ~ 1,0 и 2.0Всего 11 штук.

2.2.6Нейтральный фильтр: ND-0.5, проницаемость 31,7%, цветовая температура источника света K = 2854.

2.2.7. Выпуклые линзы: диаметр 51 мм, так что прямой луч может быть сфокусирован в небольшом сильном месте на полупрозрачной пластине между верхней и нижней обскурой.

2.2.7Калибровка оптической системы: обнаружение нейтральным фильтром с оптической плотностью 3,0 и длиной волны 550 ~ 650 нм.

2.2.8Оптическое окно: состоит из непротиворечивого полупрозрачного листа и окна для камеры.

3. Конус излучения:

3.1. Конус излучения: он состоит из нагревательного элемента с номинальной мощностью 2600 Вт, который может обеспечить интенсивность излучения 10 КВт/м2 ~ 50 КВт/м2 в центре поверхности образца.При испытании излучения в двух других местах на расстоянии 25 мм от центра образца, излучение этих двух позиций не может быть меньше 85% излучения центра образца.

3.2. радиационный конусный нагреватель: питается независимым источником питания, мощность однофазного изоляционного трансформатора составляет 3000 Вт, а регулировка температуры использует управление тиристором с быстрым циклом,и контрольная температура может быть стабилизирована на ±2 °C.

3.3Теплопотокомер: плоская площадь с диапазоном 50 кВт/м2 и диаметром 10 мм в зоне приема излучения, поверхность которой покрыта матовым черным покрытием, и охлаждение охлаждается водой.

3.4Зажигатель: сопла зажигателя изготовлена из медной трубы с диафрагмой Φ4,0 мм, а длина пламени и горизонтальные размеры составляют 30 мм.

4Система газоснабжения:

4.1. Источник газа: чистота 95%, пропан и воздух смешанный газ, давление 170Kpa

4.2Пропанный потокомер: 1~100 см3/мин

4.3. Потокомер воздуха: 5 ~ 500 см3/мин

5- Показатели:

1Разрешение передачи: 0,0001%;

2- диапазон измерений: 0-100%; автоматическое переключение передач при измерениях.

3. Точность измерений: ± 3%;

4Рабочее напряжение: AC200-240V 50Hz;

5Влажность окружающей среды: комнатная температура -40°C

6Рабочая среда: при работе прибора следует избегать прямых солнечных лучей и принудительного воздушного потока.

6Программное обеспечение для измерений:

Базируется на интерфейсе работы Windows XP и стиле LabVIEW. Показывается кривая передачи и времени. Китайский и английский интерфейс, и предоставляют китайские и английские руководства по эксплуатации.
