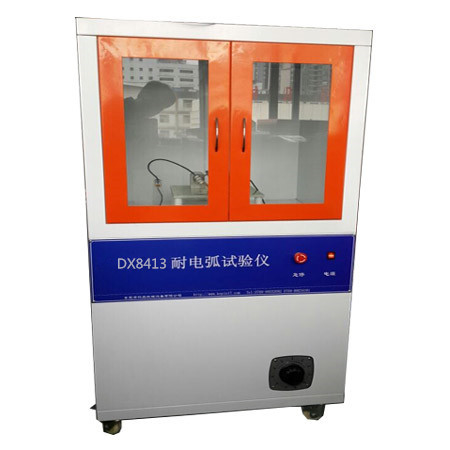

DX8413 Машина для испытания дугового сопротивления

DX8413 Машина для испытания дуговой стойкости

Основное применение:

GB/T1411-2002 Испытание на стойкость к разряду дуги высокого напряжения и низкого тока сухих твердых изоляционных материалов.

Соответствие стандартам: Этот тестер разработан и изготовлен в соответствии с GB1411, IPC650, IEC 61621, ASTMD495 и соответствует методам испытаний, таким как JEC 149 и UL 746A.

Область применения:

Оценка характеристик дуговой стойкости электроизоляционных материалов, таких как пластмассы, смоляные клеи и изоляционные краски, используемых в таких отраслях, как двигатели, приборы и бытовая техника, в основном применима к испытаниям характеристик дуговой стойкости твердых изоляционных материалов, таких как пластмассы, пленки, смолы, слюда, керамика, стекло, изоляционное масло, изоляционная краска, картон и другие среды.

Особенности: Машина для испытания дуговой стойкости использует компьютерное управление, и кривую испытания можно наблюдать онлайн в процессе испытания; Автоматически сохраняет условия испытаний и данные результатов испытаний, а также может получать доступ, отображать и распечатывать их

Принцип эксперимента: Используется для проверки дуговой стойкости твердых изоляционных материалов; Испытуемый материал подвергается воздействию высокого напряжения, постепенно увеличивающейся среде малого тока, пока на поверхности материала не образуется стабильный проводящий канал. Это время является временем дуговой стойкости материала.

Основные технические требования:

1. Входное напряжение: переменный ток 220 В

2. Выходное напряжение: переменный ток 0-20 кВ;

3. Электрическая мощность: 1,5 кВА

4. Метод испытания: прерывистая дуга, непрерывная дуга

5. Испытательный ток: 10 мА-20 мА-30 мА-40 мА опционально

6. Погрешность управления испытательным напряжением: ≤ 1%

7. Ошибка времени включения/выключения дуги:<5 мс

8. Испытательное напряжение плавно регулируется: 0-20 кВ

9. Точность управления током: ± 10%

10. Спецификация электрода: электрод из нержавеющей стали 25,4 мм * 12,7 мм * 0,15 мм

Электрод из вольфрамовой стали 56 мм * 7 мм * 30 мм

Угол конфигурации электрода 110 градусов

Угол между электродом и горизонтальной плоскостью составляет 35 градусов

Вес электрода: 50 г

11. Меры безопасности:

(1) Защита от перенапряжения

(2) Защита от перегрузки по току

(3) Защита от короткого замыкания

(4) Защита от открытия защитной двери

(5) Защита от неправильных действий программного обеспечения

12. Внешние размеры: 800 мм в длину × 700 мм в ширину × 1350 мм в высоту

Основная конфигурация:

Тестовый хост: один блок

Высоковольтный генератор 20000 вольт: один блок

Полностью автоматическое микрокомпьютерное устройство регулирования напряжения: один комплект (режим последовательного порта)

Устройство передачи изоляционного типа для сбора напряжения и тока: один комплект

Испытательные электроды: два комплекта

Токоотводящий стержень: один (смоляной тип)

Компьютерное программное обеспечение для измерения и управления дуговой стойкостью: один комплект

Компьютеры: один комплект

Фирменный цветной струйный принтер: один комплект

Программные компакт-диски: один комплект

Руководство пользователя продукта: один экземпляр

Свидетельство о метрологической поверке: один экземпляр

Сертификат соответствия: один экземпляр

Случайный инструмент: один комплект
