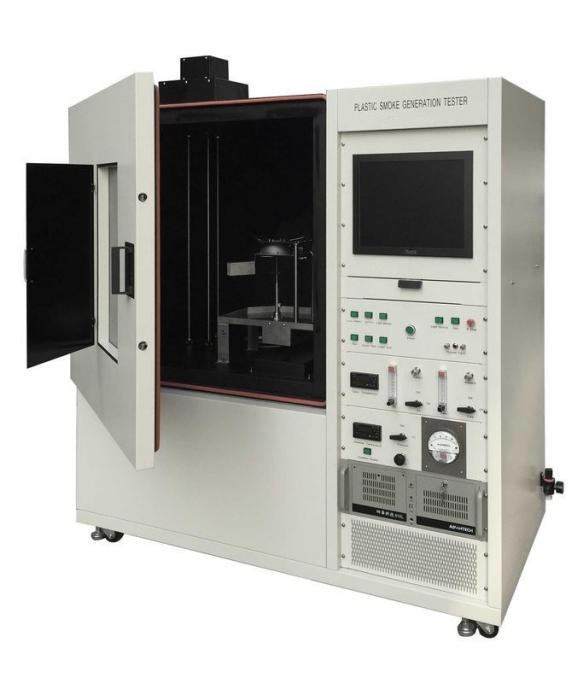

DX8368 Пластиковый детектор плотности дыма с стандартом GB8323.2-2008

DX8368 Измеритель плотности дыма из пластика

1, Соответствует стандартам: Удовлетворяет требованиям GB8323.2-2008 "Пластиковые изделия, производящие дым, часть 2: Метод однокамерного определения плотности дыма" и ISO5659.2-2006 "Пластиковый дым, часть 2: Единокамерный метод определения оптической плотности".

2, Сфера применения: Подходит для измерения специфической оптической плотности дыма, образующегося при сжигании пластика, и с учетом максимальной специфической оптической плотности в качестве результата испытания.Он используется для оценки эффективности курения пластмасс в определенных условиях..

Пластиковый детектор плотности дыма представляет собой новый тип испытательного оборудования, разработанного на основе технических условий, указанных в стандарте GB/8323.2-2008 и ISO5659-2 "Появление пластмассового дыма - часть 2: однокамерный метод измерения плотности дыма".

3Основные параметры: весь прибор состоит из закрытой испытательной камеры, системы измерения фотометра, конуса излучения, системы сгорания, зажигателя, испытательной коробки, скобки,прибор для измерения температуры, и программное обеспечение для проверки плотности дыма; схема разработана с использованием микроконтроллера, с высоким техническим содержанием и стабильной производительностью.Этот прибор подходит для всех видов пластмасс и может также использоваться для оценки других материалов (например, каучука)., текстильные покрытия, окрашенные поверхности, дерево и другие материалы).

1Испытательная коробка: Входная дверь оснащена окном и непрозрачным солнцезащитным щитом, который может блокировать движение окна.

Нижняя часть квадратного ящика оснащена взрывостойкой алюминиевой фольгой для предотвращения перенапряжения.и общей площадью 81000mm2Коробка оснащена внутренним регулирующим устройством давления (рисунок 2).

Световое окно: два Ø 75 мм светлых окна сверху и снизу, and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceВерхнее световое окно расположено в верхней части испытательной коробки, а вокруг светового окна снаружи испытательной коробки установлена оптическая платформа толщиной 8 мм.Оптическая платформа фиксирована Внутренние размеры: высота 914 мм х ширина 914 мм х глубина 610 мм

с металлическим прутом Ø 15 мм, который может соединять фиксированную платформу и испытательную коробку.

Внешние размеры: высота 16800 мм, ширина 14500 мм, глубина 850 мм (это размеры только для справки)

Материал: состоит из трех слоев: внешний слой из стальной плиты толщиной 1,5 мм, высокотемпературное электростатическое выпекание белой краской, средний слой 60 мм толщины асбеста, внутренний слой 1.Нержавеющая сталь USU304 толщиной 2 мм, высокотемпературная электростатическая черная краска, легкая в очистке.

Впуск воздуха и выпуск выхлопных газов: впуск воздуха устанавливается на верхней части испытательной коробки диаметром Φ 65 мм, управляется фланцевым электромоторным клапаном как в закрытом, так и в закрытом состоянии;Выхлопный порт установлен внизу слева, диаметром Φ 80 мм, управляемый фланцевым соленоидным клапаном как в закрытом, так и в закрытом состоянии, и оборудованный выхлопным вентилятором.

2. оптоэлектронная система измерения: состоит из питания, фотоумножителя трубки, усиливающей прозрачной пленки, затвора, фильтра, нейтральной прозрачной пленки, объектива, оптической системы темный ящик,источник света, и легкий окно нагреватель.

Источник света: состоит из лампы накаливания напряжением 6,5 В, трансформатора, обеспечивающего питание (вход 220 В, выход 6,5 В) и переменного резистора.

Установка: лампочка устанавливается в непрозрачную темную коробку в нижней части испытательной коробки, состоящую из источника света, выпуклой линзы, осветительного окна и оптического окна.

Действующий механизм светового окна: питается от AC220V, окруженный проводом сопротивления 9W, чтобы обеспечить надлежащую температуру поверхности светового окна (50°C ~ 55°C).

Выпуклые линзы: диаметром 51 мм, они были скорректированы и калиброваны, чтобы сформировать кольцо диаметром 51 мм без каких-либо других лучей света за пределами кольца.

Оптическое окно: состоит из непротиворечивой прозрачной пленки и темной коробки.

Фотодетектор: состоит из трубки фотоумножителя, фильтра усиления, затвора, фильтра, нейтрального фильтра, выпуклой линзы, оптического окна и т.д.

Параметры трубки фотоумножителя: напряжение: DC 1000V, питание: вход 12V, выход 0-1200V2mA

Обработка оптико-электронной системы: фотодетектор представляет собой фотомножительную трубку, подключенную к шаблону числа A/D и обрабатываемую многоступенчатым микрокомпьютером усиления.Может непрерывно измерять передачу соответствующей оптической плотности с течением времени, что составляет 5 величин спектральной чувствительности, аналогичной реакции невооруженного глаза и темного тока ниже 0,001uA.Минимальная чувствительность фотоумножителя может быть прочитана на 100% через 0.5 нейтральный фильтр и фильтр усиления ND-2 на оптическом пути.

Усилительный фильтр: ND-2.0 с проницаемостью 0,95% и цветовой температурой источника света K=2854.

Световые ворота: используются для блокировки и коррекции 0% проницаемости.

Фильтр: для компенсации фильтра имеется в общей сложности 11 деталей с оптической плотностью от 0,1 до 1,0 и 2.0.

Нейтральный фильтр: ND-0.5, проницаемость 31,7%, цветовая температура источника света K=2854.

Выпуклые линзы: с диаметром 51 мм прямой луч света может быть сфокусирован на небольшом сильном месте на прозрачной пластине между верхним и нижним темными ящиками.

Калибровка оптических систем: обнаружение с использованием нейтрального фильтра с оптической плотностью 3,0 и длиной волны 550-650 нм.

3Конус излучения: состоит из нагревательных элементов с номинальной мощностью 2600 Вт, способных обеспечивать интенсивность излучения 10 КВт/м2 ~ 50 КВт/м2 в центре поверхности образца.При испытании излучения в двух других позициях на расстоянии 25 мм от центра образца, излучение в этих двух позициях не должно быть ниже 85% излучения в центре образца.

Отопитель радиационного конуса: питается от независимого источника питания, с однофазным изоляционным трансформатором мощностью 3000 Вт. Управление температурой использует управление тиристором с быстрым циклом,который может стабилизировать температуру при ± 2 °C.

Тепловой потокомер: плоская поверхность с диапазоном 50 кВт/м2 и диаметром радиационной зоны приема 10 мм. Поверхность покрыта матовым черным покрытием и охлаждается водой.

4Зажигалка: сопла зажигалки состоит из Φ изготовлена из медной трубы с диафрагмой 4,0 мм, длина пламени и горизонтальные размеры 30 мм.

Система газоснабжения:

Источник газа: чистота 95%, смешанный газ пропан и воздух, давление 170Kpa

Пропаномер: 1-100 см3/мин

Общая производительность:

Потокомер воздуха: 5 ~ 500 см3/мин

Разрешение прозрачности: 0,0001%;

Диапазон измерений: 0-100%; автоматическое переключение передач во время измерения.

Точность измерений: ± 3%;

Рабочее напряжение: AC200-240V 50 Hz;

Влажность окружающей среды: комнатная температура -40 °C

Рабочая среда: при работе прибора следует избегать прямых солнечных лучей и не допускать принудительного воздушного потока.

Программное обеспечение для измерений: основанное на операционном интерфейсе Windows XP и стиле LabVIEW.а также руководство по китайскому и английскому языкам.
