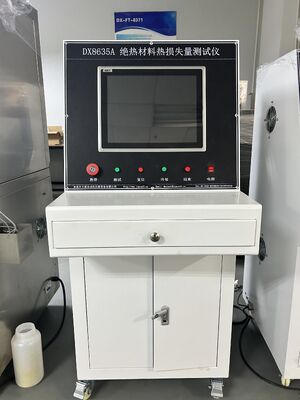

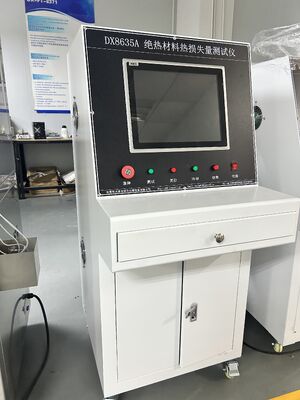

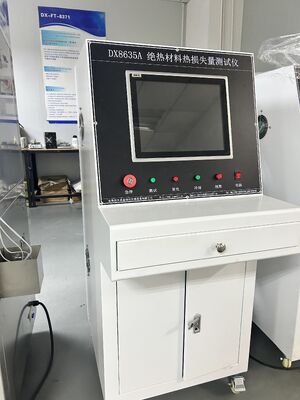

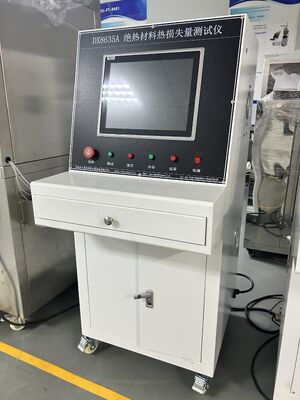

Определение теплоизоляции стационарной машины для испытания на термическое сопротивление

Установление теплоизоляции стационарной машины для испытания теплового сопротивления

1, Обзор:
В целях удовлетворения требований технологий производства, энергосбережения и сокращения выбросов, улучшения условий труда, повышения экономической выгоды,и обеспечить качество инженерного проектирования изоляции, GB 50264-2013 используется для проектирования насосного оборудования в соответствии со спецификациями.
Это оборудование подходит для измерения теплопотери изоляционных материалов с температурой внешней поверхности от -196 °C до 850 °C в промышленных оборудованиях и трубопроводах.
Не применяется к оборудованию и трубопроводам с особыми требованиями к ядерной энергетике, авиации, аэрокосмическим системам, а также зданиям, холодильным хранилищам и захороненным трубопроводам.

2"Референтный стандарт прибора:
GBT 10294-2008 Определение теплового сопротивления в устойчивом состоянии и сопутствующих характеристик изоляционных материалов - метод защитной горячей пластины;
GB 50264-2013 Кодекс проектирования теплоизоляции промышленного оборудования и трубопроводов.

3, Общая структура оборудования:
Оборудование в основном состоит из системы контроля температуры, системы давления цилиндров, системы измерения толщины, системы охлаждения и других компонентов.

3.1 Система контроля температуры
В основном состоит из нагревательных проводов, железных плит и т.д., нагреваемых при помощи температурных приборов.
Температура, длительное использование при 500 градусах Цельсия
В общей сложности оборудовано 12 каналов получения температуры, среди которых канал температуры нагрева является замкнутым контуром управления температурной зоной с 5 установленными точками контроля температуры.Остальные теплозащитные пластины оснащены двумя точками контроля температуры и пятью точками измерения температуры, расположенными на холодной поверхности.
3.2 Система давления
В основном добавляется цилиндром, требуемое значение давления достигается путем тонкой настройки давления воздуха, а текущее состояние отображается в режиме реального времени в системе управления.
3.3 Система охлаждения
В основном состоит из холодильников, термопаров и т. д. Холодильник охлаждает нагревающую часть оборудования, а термопары обнаруживают температуру внизу.при температуре дна более 50 °C, система просит "включить холодильник", чтобы быстро охладить горячую тарелку.
