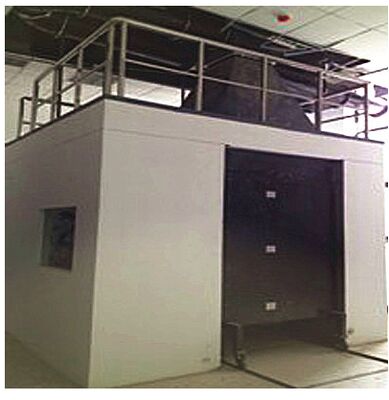

Испытатель одного сгорания для строительных материалов или изделий

Принцип тестирования

Поместите образец в диффузионное пламя мощностью 30 кВт. Продукты сгорания собираются вытяжным зонтом для анализа. Путем газового анализа можно рассчитать скорость выделения тепла образцом на основе уменьшения содержания кислорода.

Образование дыма оценивается путем измерения ослабления светового луча, вызванного дымом в выхлопной трубе. Наблюдайте за поведением горения образца, чтобы понять распространение пламени и появление продуктов горения и капель.

1,Область применения:

Метод, используемый для определения характеристик пожарной реакции строительных материалов или изделий (за исключением напольных материалов и изделий, указанных в Резолюции EC 2000/147/EC) в единичном испытании на горение (SBI).

2,Соответствие стандартам:

Соответствует требованиям стандарта GB/T 20284-2006 «Испытание на горение единичного образца строительных материалов или изделий» и стандартам испытаний EN13823 «Метод испытаний на горение единичного образца (SBI)».

3, Параметры производительности:

Оборудование включает в себя камеру для испытаний на горение, диспетчерскую, небольшую тележку, дымовые трубы, устройство сбора и анализа данных и устройство управления подачей газа.

• Камера для испытаний на горение: Д3000×Ш3000×В2400 (мм), с вытяжным зонтом и дымовой трубой, соединенной с трубопроводом отбора проб в верхней части камеры, и пространством для естественного входа и выхода воздуха под небольшой тележкой. Во время эксперимента тепло, выделяемое при сгорании образца и продуктов сгорания, должно отводиться из выхлопной трубы и построено из кирпичных стен.
• Источник воспламенения - пропановая угловая песочница-горелка мощностью 31 кВт, расположенная в вертикальном углу небольшой тележки (со стороной 250 мм и высотой 80 мм).
• Комплексная зона отбора проб установлена в дымоходе для размещения датчиков и пробоотборных трубок.
• Скорость дымоудаления: от 0,50 м³/с до 0,65 м³/с.
• Измерение температуры окружающей среды в помещении: бронированная термопара типа K диаметром 1 мм, испытание давления окружающей среды: ± 200 Па.
• Измерение температуры выхлопного канала: импортная бронированная термопара K-образной формы диаметром 0,5.
• Точность измерения температуры: 0,5 ℃.
• Высокоточный датчик давления для дымохода, с точностью ± 2 Па
• Точность системы записи времени: 0,1 с.
• Время испытания: можно установить 1-30 минут.
• Система измерения плотности дыма, способная измерять плотность дыма в процессе испытаний.
• Газоанализатор и ключевые компоненты - все оригинальные импортные.
• Оснащен встроенным компьютером и 8,4-дюймовым ЖК-дисплеем, с опциями интерфейса связи TCP/IP и RS-232
• Измерение кислорода: Диапазон измерения: 0-25%
• Выход сигнала: 4-20 мА;
• Время отклика T90: ≤ 2 с;
• Температура окружающей среды: 0-45℃;
• Относительная влажность:<90% (без конденсации);
• Линейность:<±0,1% O2;
• Нулевой дрейф: 0,05% O2 (одна неделя);
• Повторяемость:<± 0,02% O2;
• Измерение двуокиси углерода (CO2):
• Диапазон измерения: 0-10%
• Воспроизводимость:＜±1% Внутренняя структура шкафа управления
• Нулевой дрейф:≤2%/неделя
• Дрейф диапазона:≤2%/неделя
• Отклонение от линейности:＜±1%
• Время отклика: T90≤2 с
• Система сбора данных может собирать и записывать экспериментальные данные, такие как концентрация кислорода, концентрация оксида углерода, температура, плотность дыма, скорость выделения тепла, скорость потери массы и т. д., которые можно сохранить.

Отчет об испытаниях

Отчет содержит информацию об образцах для испытаний и результатах испытаний. Список результатов испытаний выглядит следующим образом

●Figra, скорость роста пожара, рассчитанная на основе выделяемого тепла в течение всего периода воздействия [ватт в секунду].

●THR, общее выделенное тепло в течение периода оценки [мегаджоули].

●TSP, общее образование дыма в течение периода оценки [м2].

●SMOGRA, скорость роста дыма на основе объема образования дыма [м2/с2].

●LFS, наблюдалось ли боковое распространение пламени до конца длинного крыла

● Наблюдались ли горящие капли

Отчет об испытаниях также включает иллюстрации измерений объекта в процессе испытаний, а также фотографии образцов для испытаний до и после испытаний.
