Машина для испытания дугового сопротивления

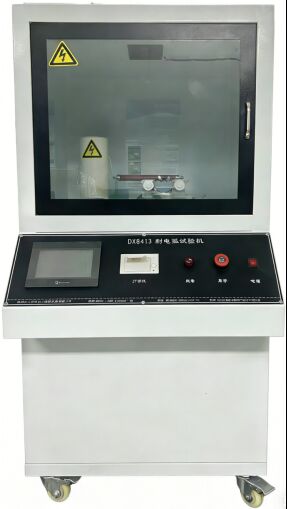

DX8413 Машина для испытания дугового сопротивления

В основном применяется к:

GB/T1411-2002 Испытание устойчивости к высокому напряжению и низкому потоку излучения дуги сухих твердых изоляционных материалов.

Соответствие стандартам: этот тестер разработан и изготовлен в соответствии с стандартами GB1411, IPC650, IEC 61621, ASTMD495 и соответствует таким методам испытаний, как JEC 149 и UL 746A.

Краткое введение в принцип испытания:

При определенных условиях испытания (с использованием специальных электродов и программы повышения напряжения/тока)на поверхность материала применяется высокое напряжение для создания прерывистого или непрерывного излучения дугой. The high temperature and chemical corrosion generated by the arc gradually cause the material surface to carbonize and form conductive paths (tracking) until eventual failure (breakdown or sustained burning)Прибор фиксирует время (в секундах) с начала испытания до отказа материала.Это время называется временем сопротивления дуге материала и служит основным показателем для оценки его производительности..

Сфера применения:

Оценка эффективности дугового сопротивления электрических изоляционных материалов, таких как пластмассы, смоловые клеи и изоляционные краски, используемые в таких отраслях промышленности, как двигатели, приборы,и бытовых приборов применяется в основном для испытания сопротивления дуге твердых изоляционных материалов, таких как пластмассы, пленки, смолы, глина, керамика, стекло, изоляционное масло, изоляционная краска, картон и другие носители.

Особенности: машина для испытания дугового сопротивления использует компьютерное управление, и кривую испытания можно наблюдать в режиме онлайн во время испытательного процесса; автоматически хранит условия испытаний и данные результатов испытаний,и может получить доступ, отображать и печатать их

Экспериментальный принцип: используется для испытания дугового сопротивления твердых изоляционных материалов; испытываемый материал подвергается воздействию высокого напряжения,постепенно увеличивая небольшую среду тока, пока на поверхности материала не сформируется стабильный проводящий каналЭто время - время сопротивления материала.

Основные технические требования:

1Входное напряжение: AC 220 V

2Выходное напряжение: 0-20 кВ переменного тока;

3Электрическая мощность: 1,5 кВА

4Метод испытания: прерывистая дуга, непрерывная дуга

5. Испытательный ток: 10MA-20MA-30MA-40MA необязательно

6Ошибка управления испытательным напряжением: ≤ 1%

7. Ошибка времени включения/выключения дуги: <5 мс

8Испытательное напряжение непрерывно регулируемое: 0-20 КВ

9Точность управления током: ± 10%

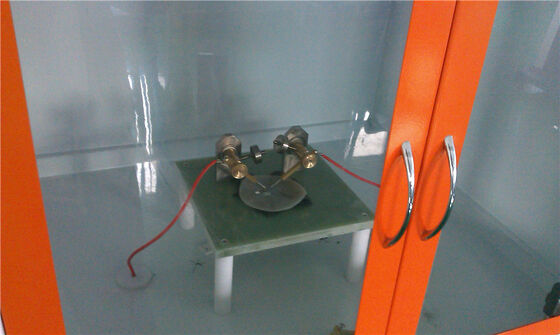

10Спецификация электрода: электрод из нержавеющей стали 25,4 мм * 12,7 мм * 0,15 мм

Электрод из вольфрамовой стали 56 мм * 7 мм * 30 мм

Угол конфигурации электрода 110 градусов

Угол между электродом и горизонтальной плоскости составляет 35 градусов

Масса электрода: 50 Г

11Меры безопасности:

(1) Защита от перенапряжения

(2) Защита от перенапряжения

(3) Защита от короткого замыкания

(4) Защита от открытия безопасности

(5) Защита от неисправности программного обеспечения

12Внешние размеры: 800 длин × 700 шири × 1350 мм высоты

Основная конфигурация:

Тест-хост: одна единица

Генератор высокого напряжения 20000 вольт: один блок

Полностью автоматическое устройство регулирования напряжения микрокомпьютера: один набор ((режим серийного порта)

Трансмиссионное устройство типа изоляции для захвата напряжения и захвата тока:один комплект

Испытательные электроды: два комплекта

токовая распределительная стержня: один (тип смолы)

Компьютерное программное обеспечение для измерения и управления сопротивлением дуге: один комплект

Компьютеры: один комплект

Брендовые цветовые струйные принтеры: один комплект

Программные компакт-диски: один комплект

Руководство пользователя: один экземпляр

Сертификат метрологической проверки:один экземпляр

Сертификат соответствия: один экземпляр

Случайный инструмент: один набор
