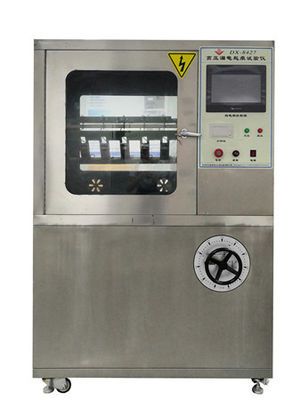

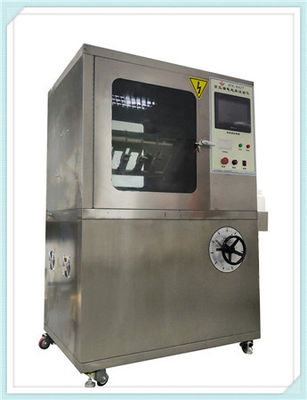

Машина для испытаний на трекинг и эрозию высоковольтного оборудования IEC60587 с образцами на наклонной плоскости

Машина для испытаний на трекинг и эрозию при высоком напряжении

1, Область применения:В основном подходит для испытаний на устойчивость электрических и электронных изделий, бытовой техники и их материалов к электрическому трекингу и коррозии, имитируя использование жидких загрязнителей и наклонных образцов при рабочей частоте (48 Гц - 62 Гц). Оценка уровня устойчивости электроизоляционных материалов, используемых в суровых условиях окружающей среды, путем измерения сопротивления электрификации и коррозии. Под воздействием влаги и примесей в электрических изделиях может произойти утечка изоляции между заряженными частями разных полярностей или между заряженными частями и заземленным металлом. Возникающая дуга может вызвать пробой, короткое замыкание или эрозию материала из-за разряда и даже привести к пожару. Этот тестер представляет собой разрушительное испытание, которое имитирует вышеуказанную ситуацию на изоляционных материалах, используемое для измерения и оценки относительной устойчивости к утечкам и маркировке изоляторов под действием электрического поля и примесей, содержащих воду, при заданном напряжении. Он подходит для твердых электроизоляционных материалов и изделий из них в электрических и электронных изделиях, бытовой технике, таких как гнезда реле, крышки переключателей, контакторы и т. д.

2, Соответствие стандартам:

В соответствии с требованиями IEC60587-2022, ASTMD2303.

3. Технические параметры:

Электрод: толщина 0,5 мм Материал: нержавеющая сталь;

Расстояние между верхним и нижним электродами: 50,0 мм ± 0,1;

Испытательное напряжение: 100 В-6000 В, плавная регулировка;

Регулятор напряжения: Выход: регулируется от 0～250 В, мощность 5 кВА;

При токе цепи 60 мА отключить выход напряжения;

Время испытания: 6 часов;

Точность каплепадения: 0,5%;

Стабильность напряжения: ± 1%;

Высокоточный регулятор напряжения: Выход AC220V. Мощность 6000 Вт. Точность ± 1%;

Испытательный трансформатор: Мощность 5 кВА. Максимальное выходное напряжение AC6000V (или DC6000V опционально);

Обнаружение трекинга: В соответствии со стандартом GB/T6553-2003/4.1.2, подать напряжение (2,5 кВ, 3,5 кВ и 4,5 кВ) и капать загрязненную жидкость с определенной скоростью потока. Если ток ниже 60 мА в течение 6 часов без протекания, считается, что испытание пройдено;

Устройство каплепадения: с использованием прецизионного перистальтического насоса Ralph, с диапазоном расхода 0,00185-20 миллилитров в минуту, рабочей скоростью 0,1-50 оборотов в минуту и погрешностью точности расхода менее 0,5%;

Выходное напряжение: AC/DC (переключаемое)

Корпус: Изготовлен из нержавеющей стали SUS304 (шлифованная поверхность);

Резервуар для сточных вод изготовлен из нержавеющей стали 316 и оснащен герметизирующим устройством.

Объем 0,56 м3, объем камеры: 900L * 650W * 950H (мм);

Габаритные размеры прибора: 1200L * 750W * 1800H (мм), длина 750 * ширина 1180 * высота 1760 мм, деревянный ящик 890 * 1320 * 1900

Вес: приблизительно 200 кг

Устройство управления: Применение Siemens PLC + сенсорный экран Taiwan Weinview, точное управление, простота в эксплуатации, полностью гуманизированный дизайн, автоматическая генерация отчета после испытания, а панельный термопринтер может своевременно распечатывать результаты испытаний;

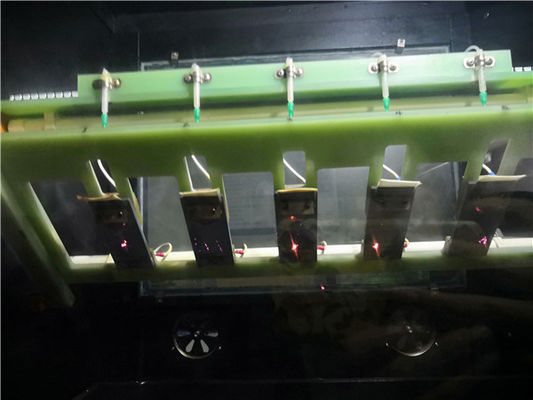

Количество тестовых групп: Пять групп (во время испытания один насос управляет одной группой капель, и процесс испытания не влияет друг на друга, что не часто встречается на рынке, когда один насос управляет пятью группами) (можно тестировать отдельно или вместе)
