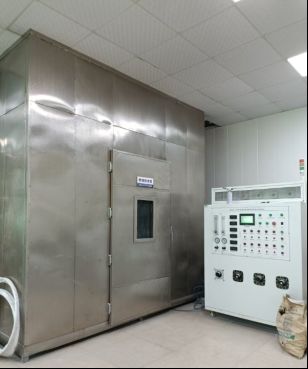

Это оборудование подходит для проверки того, сохраняет ли кабель или оптический кабель целостность цепи при подаче на него огня при температуре не менее 750 ℃, и используется для оценки характеристик пожарной безопасности кабеля, особенно для поддержания целостности цепи во время пожара.
Испытание на огнестойкость
Система поддержки кабеля:
- Кабельные зажимы фиксируют оба конца оболочки кабеля горизонтально с помощью зажима. Средняя часть кабеля фиксируется двумя металлическими кольцами (расстояние 300 мм), а металлическое кольцо заземляется с другими металлическими частями устройства. Устройство поддержки кабеля показано на рисунке 1. Для небронированных кабелей диаметром менее 10 мм или некоторых других кабелей, которые имеют значительное смещение во время испытания, предусмотрено 3 металлических кольца, каждое из которых закреплено примерно в 150 мм от исходного металлического кольца.
Устройство непрерывного обнаружения:
- Во время испытания пропустите ток через все жилы кабеля, трехфазный трансформатор, соединенный звездой, или три однофазных трансформатора (или однофазный трансформатор, если испытание проводится на одножильном кабеле), и имеется достаточная способность поддерживать максимальный допустимый ток утечки 3 А при испытательном напряжении. Подключите лампу к каждой жиле провода на другом конце кабеля и подайте ток, близкий к 0,25 А, при номинальном напряжении кабеля.
3. Источник тепла:

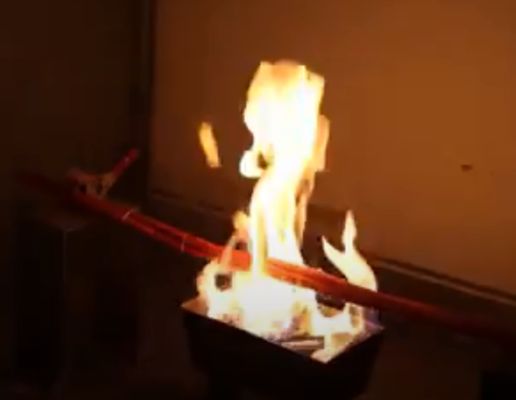

- Источником тепла является газовая горелка трубчатого типа длиной 610 мм, которая может принудительно подавать метан и имеет плотное пламя.
- Измерение температуры: термометр с бронированным корпусом диаметром 2 мм помещается возле воздухозаборника, параллельно на расстоянии 75 мм над горелкой
- Температура и время испытательного пламени: (см. класс горения BS6387)
A 650. C± 40 °C -3 часа
B 750. C± 40 °C -3 часа
C 950. C ± 40 °C -3 часа
D 950. C± 40 °C -20 минут
Английский,вождение,любимая сфера,
4.Образец:
- Образец представляет собой отрезок готового изделия длиной не менее 1200 мм, с удаленной оболочкой и покрытием на обоих концах на 100 мм. Провода на обоих концах кабеля должны быть электрически соединены.
5.Испытательное напряжение: 200~1000 В, регулируемое
BS6387FКласс огнестойкости

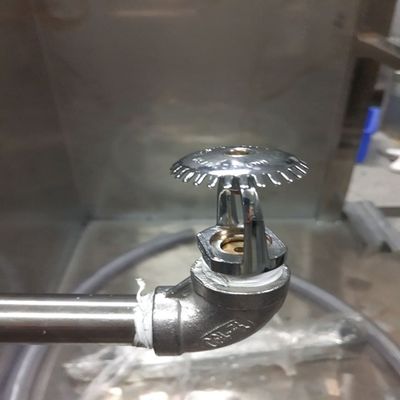

Испытание на водо- и огнестойкость
Устойчивость к механическим ударам и огню
