Обзор:

Данное устройство использует тлеющие сигареты и имитацию пламени спички в качестве источников воспламенения для проведения испытаний мягкой мебели на огнестойкость, моделируя поведение мягкой мебели при воздействии пламени спички и тлеющей сигареты в реальных условиях эксплуатации с целью определения её огнестойкости. Испытательная камера имеет термоизоляцию: внешний слой выполнен из нержавеющей стали, а в средний и внутренний слои добавлены изоляционные материалы, что придает камере эстетичный и презентабельный внешний вид.

Система управления:

1. Компьютерная система управления позволяет настраивать и записывать в ПК такие параметры, как время испытания, количество испытаний и время задержки воспламенения. Она обладает высоким уровнем интеллектуализации, пошаговым меню, проста и интуитивно понятна в эксплуатации, что повышает точность результатов испытаний.

2. Функция автоматического зажигания (высоковольтный электронный розжиг).

3. Используется ПЛК и надежные компоненты для обеспечения безотказной, быстродействующей и современной работы системы. Процесс испытания основан на импортном полностью автоматическом методе управления ПЛК+ПИД, являющемся на сегодняшний день наиболее передовым, безопасным, надежным и удобным. Реализован автоматический контроль и автоматическое выполнение испытаний; понятный интерфейс делает процесс контроля более быстрым и точным. Программное обеспечение верхнего уровня позволяет автоматически строить кривые регулирования температуры и формировать отчеты. Сбор данных и печать результатов испытаний.

4. Компьютер: 1 шт., принтер: 1 шт., комплект ПО: 1 шт., пожизненное бесплатное обновление

5. Расходомер бутана: 0–100 мл/мин

6. U-образный манометр: 0~3 кПа

7. Таймер: диапазон 0~99,99 часов

8. Манометр газа: 0~0,1 МПа, цена деления 0,01 МПа

9. Источник газа: газ бутан чистотой более 95% (предоставляется пользователем)

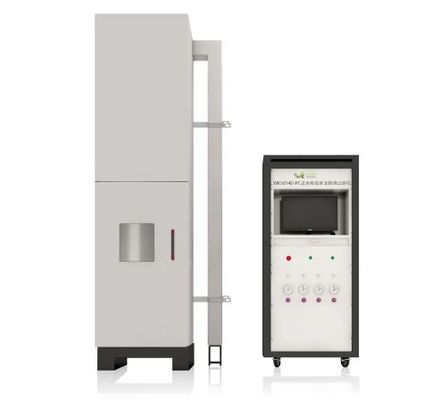

10. Размеры шкафа управления: Ш 880 мм * Г 600 мм * В 1550 мм

Область применения:

Имитация пламени спички как источника воспламенения для оценки характеристик воспламеняемости мягкой мебели. В основном подходит для испытания и оценки характеристик огнестойкости бытовых мягких матрасов, мягкой обивки мебели, диванов и другой мягкой мебели.

Соответствие стандартам:

Соответствует требованиям стандартов испытаний GB17927.1-2011 «Оценка характеристик воспламеняемости матрасов и диванов мягкой мебели. Часть 1: Тлеющие сигареты и Часть 2: Имитация пламени спички» и ISO 8191-1~2:1988.

Технические характеристики:

Имитация пламени спички:

1. Система источника воспламенения: одна трубка горения из нержавеющей стали с наружным диаметром (8 ± 0,1 мм), внутренним диаметром (6,5 ± 0,1 мм) и длиной (200 ± 5 мм);

2. Гибкий шланг: длиной (2,5–3 м) и внутренним диаметром (7 ± 1 мм), соединяется с трубкой горения из нержавеющей стали;

3. Система регулирования расхода: включает расходомер, клапан точной регулировки, запорный клапан и редукционный клапан;

4. При расходе (45 ± 2) мл/мин номинальное выходное давление, обеспечиваемое системой, составляет 2,8 кПа;

5. Диапазон измерения времени: 0–999 с, отображение и раздельная запись времени остаточного горения или тления, времени растрескивания ткани и времени затухания образца;

6. Расстояние испытания запальника регулируется в пределах от 20 до 80 мм, механизм зажигания перемещается и отводится автоматически;

7. Диапазон измерения расхода: 10–100 мл/мин

Тлеющие сигареты:

Источник воспламенения (сигарета):

1. Сигареты представляют собой цилиндрические сигареты с фильтром или без фильтра и оболочки, соответствующие следующим требованиям:

Длина: 60 ± 5 мм; диаметр: 8 ± 0,5 мм; масса на единицу длины: (0,6 ± 0,1) г/50 мм;

2. Время горения сигареты: (12 ± 3) мин/50 мм;

3. Сигареты одного типа группируются по 10 штук, из которых случайным образом выбирается одна сигарета. Время горения сигареты измеряется в лаборатории следующим методом: после предварительной подготовки по п. 7.1 извлекается одна сигарета и наносятся метки на расстоянии 5 мм и 55 мм от поджигаемого конца. В неподжигаемый конец сигареты горизонтально вводится тонкая стальная игла на глубину не более 11 мм. Фиксируется время сгорания сигареты между двумя метками в ходе испытания на воспламенение по п. 8.2 с поджигаемого конца;

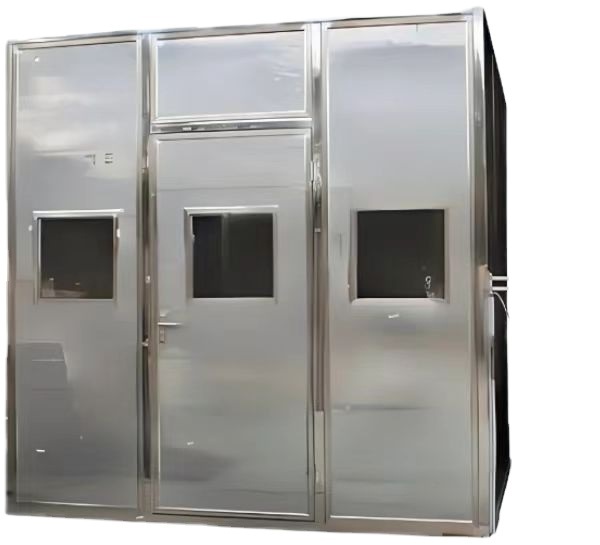

3. Испытательная камера: длина 2,5 м, ширина 2,2 м, высота 2,5 м, включая вентиляционные каналы. Изготовлена из нержавеющей стали;

4. Смотровое окно: одно смотровое окно из закаленного стекла с окантовкой из нержавеющей стали SUS304;

5. Регулировка расхода газа: настройка расхода испытательного газа на 45 ± 2 мл/мин;

6. Таймер: 0–99,99 ч/мин/с с произвольной настройкой;
