Часть 1: Обзор компонентов системы и их назначение

Система состоит из следующих компонентов Мобильные устройства: Четыре подвижных ролика с возможностью фиксации

Функция испытательной камеры заключается в обеспечении испытательной среды, такой как постоянная высокая и низкая температура, чередование высокой и низкой температуры;

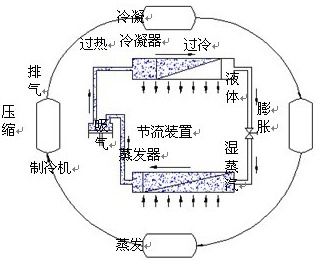

Она состоит из холодильной системы, системы отопления, системы воздуховодов, системы управления, устройства защиты безопасности системы и т. д.

Часть 2: Основные технические показатели испытательной камеры

Размер рабочей камеры 50010. Язык интерфейса цветного сенсорного экрана: китайский/английский50010. Язык интерфейса цветного сенсорного экрана: китайский/английский600 мм(глубина ×ширина10. Язык интерфейса цветного сенсорного экрана: китайский/английскийвысота≤

Габаритные размеры 97010. Язык интерфейса цветного сенсорного экрана: китайский/английский105010. Язык интерфейса цветного сенсорного экрана: китайский/английский1750 мм (глубина ×ширина10. Язык интерфейса цветного сенсорного экрана: китайский/английскийвысота≤

Диапазон температур -0°C ~ +150°C (При отсутствии нагрузки и в постоянном состоянии)

Колебания температуры :≤0.5°C (При отсутствии нагрузки и в постоянном состоянии)

Равномерность температуры ≤±1°C (При отсутствии нагрузки и в постоянном состоянии)

Скорость охлаждения От комнатной температуры до 150±C, около 45 минут (20±C~100±C диапазон, без нагрузки, весь процесс нелинейного нагрева)

Скорость воздушного потока 1.7 ~ 2.5 м/с

Вышеуказанные показатели измерялись при температуре окружающей среды ≤±25±C, атмосферном давлении, без нагрузки, в условиях отсутствия нагрузки и на расстоянии 1/6 пространства от внутренней стенки камеры

Мощность  Прибл. 4.5 кВт

Диапазон скорости воздушного потока 0.02< 85% относительной влажности3 м/с

Источник питания 220 ВC;                                     Напряжение и погрешность: 220 В переменного тока;50 Гц

Площадь проникновения влаги   3000 мм² (стандарт ASTME96) 6 шт.

Производительность увлажнения ≥250 мл/ч

Диапазон влажности 20%~98% относительной влажности(При +25°C~+85°

C)98% относительной влажности (Отсутствие источника тепла во время испытания на влажное тепло)14. Погрешность влажности

:≤+2~-3.0% относительной влажности (влажность >75% относительной влажности) (в постоянном состоянии)≤±5.0% относительной влажности (влажность ≤

75% относительной влажности) (в постоянном состоянии) 15. , MIL-STD-2164/(E/C), GB/T12704, ASTME96, JIS L1099,GB/T2423.4-93, GB/T2423.34-86

:

Обеспечивает плавную работу испытательной камеры Основной блок, аксессуары и испытательное программное обеспечение:

Сертификат продукта 1 комплект

Руководство по эксплуатации продукта 1 комплект

Гарантийный талон 1

Термометр 1

Шнур питания

 1

Часть 3: Описание схемы проектирования и изготовления программируемой испытательной камеры для влагопроницаемости тканей

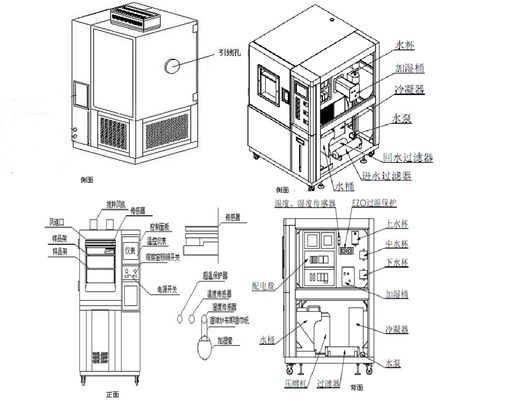

Конструктивная форма: То есть, испытательная камера, холодильная система, система кондиционирования воздуха, электрический шкаф управления и холодильный агрегат представляют собой единое целое, холодильный агрегат расположен в нижней части камеры, а часть электрического управления размещена сбоку испытательной камеры для удобства эксплуатации

Рабочая камера: Распределенные нагреватели, холодильные испарители, двигатели вентиляторов, лопасти вентиляторов, воздуховоды и другие устройства

Испытательные отверстия: Боковая сторона испытательной камеры оснащена 1 отверстием для прокладки кабеля размером 50 мм Материал внутренней камеры: Изготовлена из зеркальной нержавеющей стали SUS304 толщиной 1 мм, высокого класса

Материал внешней камеры

: Изготовлена из надежной шлифованной нержавеющей стали толщиной 1 мм. Легко чистится и имеет долгий срок службы

Изоляционный материал: Изоляционный материал изготовлен из пенополиуретана толщиной 100 мм, обладает хорошим теплоизоляционным эффектом, а внешняя поверхность испытательной камеры не покрывается инеем или конденсатом

Конфигурация внутренней камеры: Рабочая камера оснащена регулируемой по высоте полкой из нержавеющей стали

Дренаж: Камера оснащена дренажем для конденсата

Дно камеры: В нижней части установлен слив для свободного и плавного оттока жидкости из камеры, то есть жидкость не может скапливаться на дне камеры, под камерой находится резервуар с указателем уровня воды, резервуар заполняется дистиллированной водой, чистой водой, бутилированной водой, водопроводную воду подключать не следует, так как она будет засоряться примесями из водопроводной воды

Дверь: Одностворчатая конструкция, с уплотнительной лентой из силиконовой резины, устойчивой к высоким и низким температурам, антивозрастной, с хорошими герметизирующими свойствами. Для предотвращения конденсации или образования инея на раме и полотне двери во время испытаний при низких температурах, край рамы и полотна двери оснащен электрическим устройством для размораживания, а аппаратные аксессуары, такие как замок и петли двери, являются оригинальными аксессуарами "KUNLONG"10. Язык интерфейса цветного сенсорного экрана: китайский/английскийСмотровое окно: Дверь испытательной камеры оснащена стеклопакетом с подогревом и защитой от запотевания размером 400×500 мм (ширина

×

высота), а также защитной крышкой от ультрафиолета и устройством подогрева и защиты от запотевания. Установлено на двери испытательной камеры

Инспекционные лампы: Смотровое окно оснащено галогенной лампой мощностью 20 Вт (12 В переменного тока) с долговечным управляемым источником света для наблюденияМобильные устройства: Четыре подвижных ролика с возможностью фиксацииУстройство позиционирования и выравнивания

:

Обеспечивает плавную работу испытательной камеры Основной блок, аксессуары и испытательное программное обеспечение:

Сертификат продукта 1 комплект

Руководство по эксплуатации продукта 1 комплект

Гарантийный талон 1

Термометр 1

Шнур питания

1Условия эксплуатации устройстваУвлажнение водой: Очищенная вода, дистиллированная вода, деионизированная вода, удельное сопротивление

≥ ±Метод охлаждения: Метод воздушного охлаждения: температура окружающей среды +5~+28

°C;                                     Напряжение: 220 В переменного тока

±< 85% относительной влажностиТемпература окружающей среды: 0~

40 °C

Влажность окружающей среды:< 85% относительной влажностиАтмосферное давление : 86~

106 кПа .

Требования к месту установки:

Оборудование должно быть установлено горизонтально в хорошо вентилируемом испытательном помещении, с достаточным пространством вокруг для эксплуатации и технического обслуживания

Пространственные условия: Испытательная камера должна находиться на расстоянии не менее 200 мм от окружающих стен помещения, а оборудование должно нормально открываться и закрыватьсяC;                                     Частота и погрешность: 50

±C;                                     Напряжение и погрешность: 220 В переменного тока

± 10% В

Главный выключатель

: Требуется отдельное пространство

 Подробности о ключевых компонентах

Панель управления

Особенности контроллера TEMI850

1. Цветной сенсорный экран

2. Два режима управления (фиксированное значение/программа)

3. Тип датчика: датчик PT100

4. Режим вывода: выход управления ПИД; аналоговый выход (4-20 мА);±5. Диапазон измерения температуры: -90.00±C--200.00±C, (опционально -90.00±C--300.00C;                                     C) погрешность ±0.2

°C;                                     6. Диапазон измерения влажности: 1.0%--100% относительной влажности, погрешность

±

1% относительной влажности;

7. Диапазон измерения: может быть установлен произвольно, и специальные функции могут быть настроены;

8. Редактирование программы: можно запрограммировать 12 групп программ, каждая группа программ может содержать до 10 сегментов и может быть настроена для циклического выполнения;

9. Интерфейс связи: (RS232/RS485, максимальное расстояние связи 1.2 км [оптоволокно может достигать 30 км]);10. Язык интерфейса цветного сенсорного экрана: китайский/английский11. Разрешение TFT: 800

480 64 тыс. цветов
