Часть 1: Обзор компонентов системы и их применения

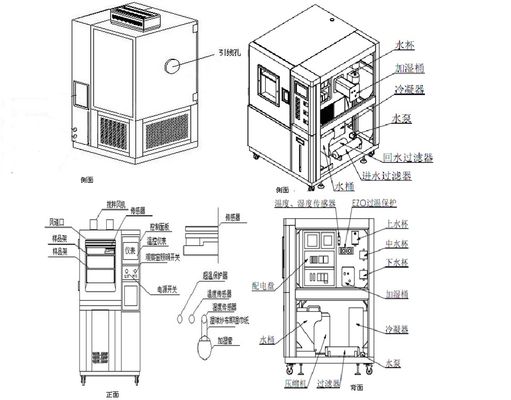

1Система состоит из следующих компонентов:

Функция испытательной камеры заключается в обеспечении условий испытания, таких как постоянная высокая и низкая температура, чередование высокой и низкой температуры;

Он состоит из системы охлаждения, системы отопления, системы воздуховодов, системы управления, устройства защиты безопасности системы и т. д.

2Цель испытательной камеры:

Камера испытания влагопроницаемости ткани используется для проверки характеристик материалов в различных условиях и проверки теплостойкости, холодостойкости,Сухостойкость и влагостойкость различных материалов, который подходит для определения влагопроницаемости различных тканей, включая влагопроницаемые покрытые ткани.

Пискусство 2:The основные технические показатели испытательной камеры

1Размер рабочего помещения:500×500×600мм

2Деменции:970×1050×1750мм

3. диапазон температуры:-0°C ~+150°C(Когда нет нагрузки и находится в постояннойгосударство)

4. колебания температуры:≤ ±0.5°C(Когда нет нагрузки и в постоянном состоянии)

5.Однородность температуры:≤1°C(Когда нет нагрузки и в постоянном состоянии)

6Скорость охлаждения:От комнатной температуры до 150°С, около 45 минут (20°C ~ 100°C диапазон, без нагрузки, весь процесс нелинейного нагрева

7Скорость ветра:1.7~2.5 м/с

Вышеперечисленные показатели измерялись при температуре окружающей среды≤25°C, атмосферное давление, без нагрузки, без нагрузки и 1/6 пространства от внутренней стены коробки

8.Мощность:Приблизительно 4,5 кВт.

9.Диапазон скорости воздушного потока:0.02~3 м/с

10. ППоставка:220V±10% В;50 Гц

11. Проницаемая влагой площадь:3000 мм2 (стандарт ASTME96) 6 штук

12Увлажнительная способность:≥250 мл/ч

13Диапазон влажности:

20%~98% R.H(AT+25°C~+85°C)98% RH(Во время испытания на влажном тепле источник тепла отсутствует)

14.Ошибка влажности:≤+2 ~ 3,0% RH (влажность > 75% RH) (при постоянном состоянии)

≤ ±50,0%RH (влажность)≤75% RH) (при постоянном состоянии)

Главный агрегат и аксессуары и программное обеспечение для испытаний:

Сертификат продукции 1pc

Инструкция по применению 1 комплект

Гарантийная карта 1 комплект

Термометр 1

Кабель питания 1

Условия использования устройства:Увлажняйте с помощью waтер:Очищенная вода, дистиллированная вода, деионизированная вода, сопротивляемость≥500.m

Вметод олирования:Способ охлаждения воздухом: температура окружающей среды +5~+28°C является подходящим

Напряжение:220В переменного тока±10%, 50 Гц, трехфазный четырехпровод + заземление

Температура окружающей среды:0~40°C

Влажность окружающей среды: < 85% R.H.

атмосферное давление:86~106 кПа.

Требования к объекту: Оборудование должно быть размещено горизонтально в хорошо проветриваемом помещении для испытаний с достаточным пространством вокруг него для эксплуатации и обслуживания.

Пространственные условия:Испытательная камера должна находиться на расстоянии не менее 200 мм от помещения вокруг помещения, а оборудование должно быть открыто и закрыто нормально.

Условия окружающей среды:Нет сильных вибраций, нет сильных помех электромагнитного поля, нет высокой концентрации пыли и коррозионных веществ,отсутствие прямых солнечных лучей или другого прямого излучения от источников тепла вокруг оборудования;

Частота и погрешность:50±0.5 Гц

Напряжение и ошибка:220В переменного тока±10% В

Главный переключатель :Требуется отдельное пространство

Часть 3. Подробная информация о основных компонентах

Контрольная панель

Особенности контроллера TEMI850

1. Цветный сенсорный экран

2Два режима управления (фиксированное значение/программа)

3Тип датчика: датчик PT100

4. Режим выхода: выход управления PID; (4-20mA) аналоговый выход;

(1-5В) /(0-10В) может быть произвольно выбран, 8 переключателей сигналов вспомогательного входа; (базовая конфигурация 10 реле, опциональные 20 реле) Включение / выключение реле;

5Диапазон измерения температуры: -90.00°С-200.00°C, (необязательно -90.00°С-300.00°В) ошибка±0.2°C;

6Диапазон измерения влажности: 1,0% - 100% RH, ошибка±1% RH;

7. диапазон измерений: может быть установлен произвольно, и специальные функции могут быть настроены;

8. Редактирование программ: можно запрограммировать 12 групп программ, и каждая группа программ может быть запрограммирована до 10 сегментов, и может быть настроена для запуска в циклах;

9. Интерфейс связи: (RS232/RS485, самое большое расстояние связи составляет 1,2 км [оптическое волокно может достигать 30 км]);

10. Язык интерфейса цвет сенсорного экрана Тип языка: китайский/английский

11Разрешение TFT: 800×480 64K цвет

Нагревательный элемент из нержавеющей стали

Преимущества электронагревательных труб из нержавеющей стали:

По сравнению с обычными нагревательными трубками, нагревательная трубка с плавниками имеет следующие преимущества: площадь рассеивания тепла нагревательной трубы с плавниками увеличена на 2.5 ~ 4 раза по сравнению с обычной световой трубой, и поверхностная нагрузка увеличивается в 2 ~ 3 раза по сравнению с световой трубой,и потеря тепла электрического отопительного устройства теплоотвода уменьшается из-за сокращения длины электрического отопительного устройства теплоотводаПри тех же условиях питания, что и флуоресцентная трубка, она имеет преимущества быстрого нагрева, высокой тепловой эффективности и длительного срока службы.он может вместить общую мощность в 2 ~ 3 раза больше емкости сверхсветовой трубы, что значительно сокращает объем отопительного устройства и экономит пользователю

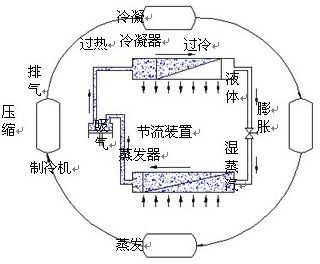

Экологически чистый хладагент

Физические свойства: (1) Состав: R-125/143A/134A:

(2) Соотношение массы каждого компонента: 44/52/4

(3) Молекулярная масса: 97.6:

(4) Точка кипения: 101,3kpa°С-46.2

(5) Критическая температура°С: 72.16

(6) Критическое давление: KPA 3728

(7) Плотность насыщенной жидкости: 25°CKg/m³1044

(8) Удельная теплота: 25°CKj/(kg.k) 1.54

(9) Потенциал разрушения озонового слоя (ODP): 0

(10) Удельная теплота изобарического пара: (Cp), 30°C и 101,3kPa[KJ/(Kg]·°C) ] 0,21 (11) Потенциал испарения при температуре кипения: KJ/Kg 200.1

Пожалуйста, свяжитесь с нами для получения дополнительной информации!

Послепродажное обслуживание:

1Мы гарантируем, что товары полностью соответствуют требованиям качества, спецификации и производительности, установленным в договоре;

2. Перед доставкой, мы проведем точное и всестороннее тестирование продукции; упаковка в соответствии с вашими требованиями, фотографии прикреплены перед отправкой для вашего подтверждения,доставка производится по расписанию, и профессиональные документы на перевозку;

3. Мы предоставим вам качественный сервис немедленно, ответить в течение 48 часов после получения сообщения о качестве, и предоставить соответствующие решения в течение 3 рабочих дней;

4После принятия, наши инженеры будут предоставлять профессиональные и технические услуги бесплатно, такие как видео руководства и обучения, и на месте руководства и обучения, если это необходимо;

5Мы предоставляем 12-месячный гарантийный период, и в случае проблем с качеством в течение гарантийного периода продукта (не вызванных человеческими факторами), мы гарантируем бесплатный ремонт,обслуживание и замена поврежденных и дефектных деталей;

Наши преимущества:

1Профессиональная техническая поддержка.

2- богатый опыт погрузки большого количества контейнеров в китайских морских портах.

3Быстрая доставка от известной судоходной компании.

4Подходящее обслуживание с электронной почтой после отправки.

5Мы являемся профессиональным производителем оборудования для тестирования в Китае, с богатым опытом и навыками, а также имеем стабильные качественные продукты.

6Своевременное послепродажное обслуживание
