Строительный компонент Огнестойкость горизонтальная печь Стандарт EN1363-1

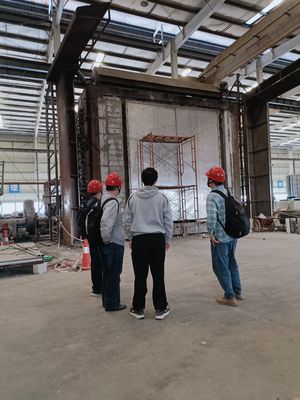

DX8364 Испытание на огнестойкость строительных компонентов Вертикальная печь и Горизонтальная печь (EN13381-8)

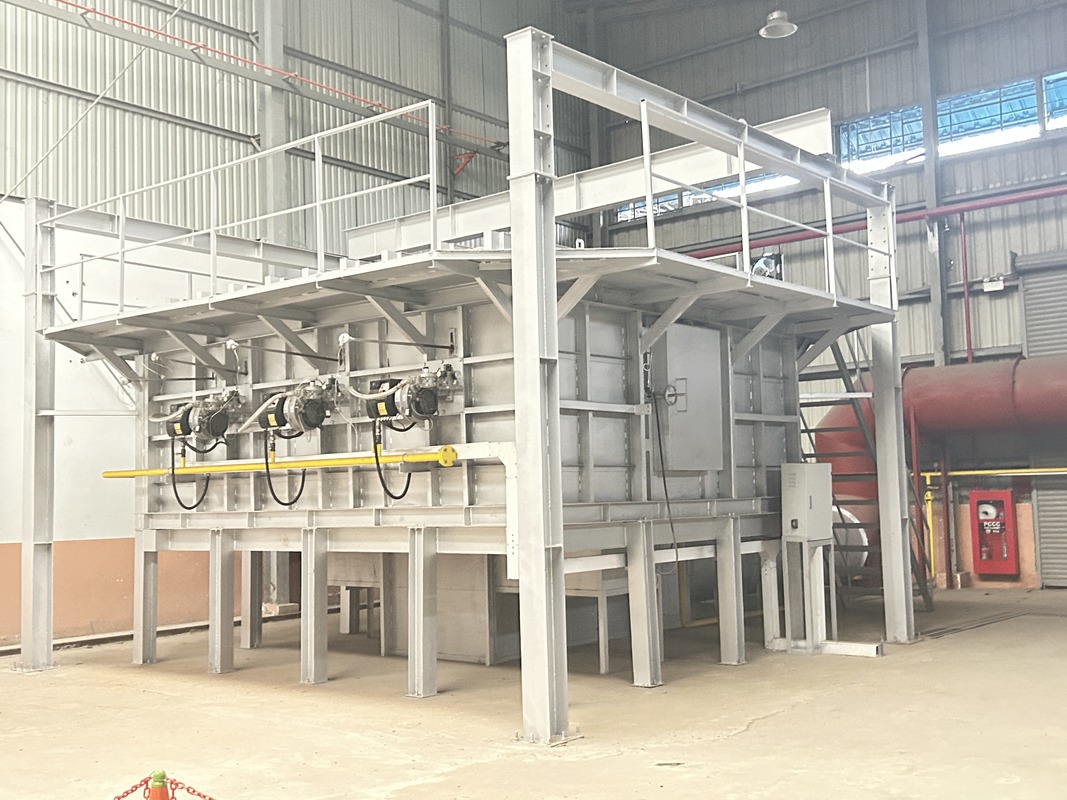

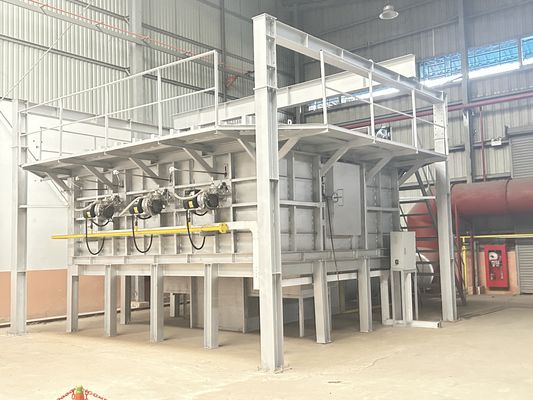

Горизонтальная печь:

Область испытаний:

1. Несущие стены из железобетона с односторонней площадью пожара 3000×3000 (мм), несущие стены из стальных конструкций с защитным слоем (огнезащитные покрытия), несущие стены из легкого стального каркаса, несущие стены из клееного бруса и т. д., а также определение температуры в выбранных точках с различными сечениями и различной шириной внутри стены.

2. Испытание на огнестойкость не несущих реконструированных деталей. Интеллектуальное испытательное устройство для огнестойкости ненесущих стен

Чистый размер печи 4200×4800×1500 (мм), площадь пожара образца 4200×4800 (мм)

Область испытаний: Может обнаруживать характеристики огнестойкости симметричных и асимметричных структурных образцов в одинаковых рабочих условиях одновременно, таких как: противопожарные двери и окна, стекло, противопожарные материалы для заделки и т. д., а также может проводить испытания на огнестойкость больших противопожарных перегородок и противопожарных перегородочных компонентов, таких как сверхбольшие противопожарные стены, противопожарные стеклянные перегородки и противопожарные рольставни, с высокой эффективностью, и может испытывать несколько различных или аналогичных образцов одновременно.

3. Интеллектуальное испытательное устройство для огнестойкости несущей колонны,

Чистый размер печи 3000×3000×4700 (мм), высота пожара образца 3000~4600 мм (общая высота колонны 3600~5200 мм). Максимальный размер поперечного сечения образца 800 мм× 800 мм или Φ800 мм.

Общая осевая нагрузка 15000 кН, верхняя и нижняя эксцентриковые нагрузки по 1000 кН каждая.

Область применения:

Подходит для несущих и ненесущих компонентов, таких как стены, балки, колонны, полы, потолки и крыши, а также другие конструкции, аксессуары или конструкции могут использоваться в качестве ссылок. Эта испытательная машина подходит для испытаний всех компонентов стандартов GB/T9978.1~9 и ISO834-1~9.

Соответствие стандартам:

ISO834-1:1999 "Испытание на огнестойкость строительных компонентов Часть I: Общие требования"

Основные параметры:

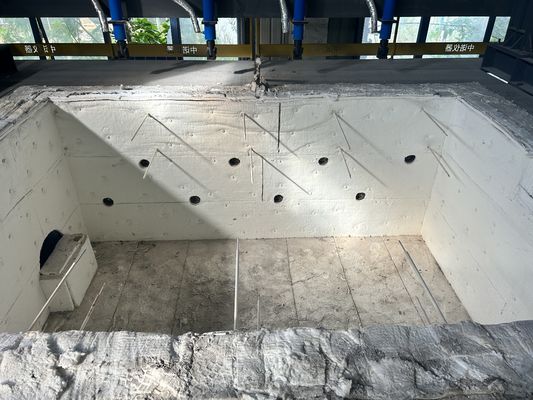

Лаборатория: 4,5 м (длина) x 4,5 м (ширина) x 3,5 м (высота), внутреннее использование высокотемпературных изоляционных материалов.

Устройство загрузки: Применяется механическая загрузка для перемещения мостового крана в здании. Можно имитировать однородную, центральную, поворотную или эксцентриковую загрузку.

Опорная рама: соединена с клиновым кронштейном на раме четырьмя роликами.

Термопары: включая термопары печи, термопары задней стороны, подвижные термопары, внутренние термопары и термопары температуры окружающей среды, распределены в различных областях.

Датчик измерения давления в печи: Т-образный измерительный зонд, точность измерения ± 2 Па

Датчик измерения зазора образца: диаметр 6 мм ± 0,1 мм диаметр ±0,2 мм

Система сгорания: система распределения газа (в пределах 10 метров), огнемет (не менее 20) и регулирующие клапаны

Источник горючего газа: пропан чистотой более 95%, сжиженный газ (предоставляется пользователем)

Расход газа: 0~100 л/мин Точность измерения 2,5 класса

Расход воздуха: 0~50 м3/мин Точность измерения ≤±0,5 м3/мин

Емкость газового баллона: ≥50 кг×6

Система контроля температуры печи: максимальная точка отбора проб - 10 точек

система вентиляции и регулирующая заслонка и т. д.

Диапазон измерения лучистого тепла на поверхности обратного огня образца: 0~10 Вт/см2

Контроль температуры и давления в печи осуществляется путем подключения RS485 компьютера к системе управления, а выходное напряжение постоянного тока датчиков испытаний на горение, таких как термопары и датчики давления, преобразуется в цифровую форму, которая затем может быть передана в компьютерную систему для отображения и хранения.

Примечание:Устройство для испытания на огнестойкость строительных компонентов должно быть реализовано в соответствии с продуктами, которые необходимо протестировать заказчикам, чтобы избежать ненужных затрат. Например, Тяньцзиньский научно-исследовательский институт пожарной безопасности Министерства общественной безопасности имеет 5 приборов для испытаний на огнестойкость для различных строительных компонентов, а именно интеллектуальное испытательное устройство для огнестойкости несущей балки, интеллектуальное испытательное устройство для огнестойкости несущей стены, чистый размер печи 3000×3000×1500 (мм), площадь пожара образца 3000×3000 (мм), а общая грузоподъемность составляет 2000 кН
