ISO834-1 Стандартный компонент здания Вертикальная и горизонтальная печь для испытаний на пожары EN13381

DX8364 Испытательная установка для определения огнестойкости строительных конструкций: вертикальная и горизонтальная печи (EN13381-8)

Горизонтальная печь:

Область применения: Подходит для несущих и ненесущих элементов, таких как стены, балки, колонны, полы, потолки и крыши, а также других конструкций, аксессуаров или конструкций могут использоваться в качестве ориентиров. Эта испытательная машина подходит для испытаний всех элементов стандартов GB/T9978.1~9 и ISO834-1~9.

Соответствие стандартам:

 ISO834-1:1999 "Испытания на огнестойкость строительных конструкций. Часть I: Общие требования"

Основные параметры:

Лаборатория: 4,5 м (длина) x 4,5 м (ширина) x 3,5 м (высота), в помещении используются высокотемпературные изоляционные материалы.

Загрузочное устройство: Используется механическая нагрузка для перемещения мостового крана в здании. Может имитировать однородную, центральную, шарнирную или эксцентриковую нагрузку.

Опорная рама: соединена с клиновым кронштейном на раме четырьмя роликами.

Термопары: включая термопары печи, термопары обратного нагрева, мобильные термопары, внутренние термопары и термопары температуры окружающей среды распределены в различных зонах.

Зонд для измерения давления в печи: Т-образный измерительный зонд, точность измерения ± 2 Па

Зонд для измерения зазора образца: диаметр 6 мм ± 0,1 мм диаметр ± 0,2 мм диаметр

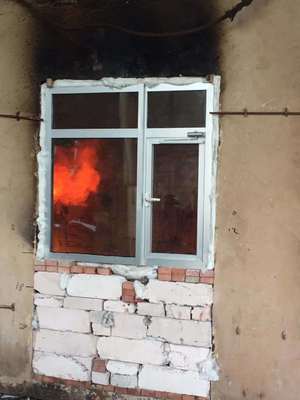

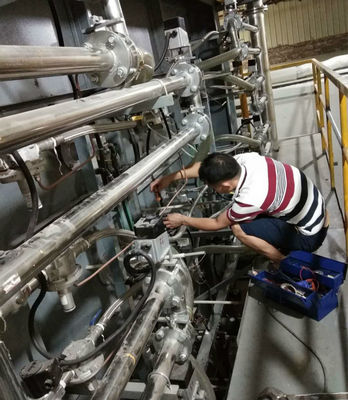

Система сжигания: система распределения газа (в пределах 10 метров), горелка (не менее 20) и регулирующие клапаны

Источник сжигаемого газа: пропан чистотой более 95%, сжиженный газ (предоставляется пользователем)

Расход газа: 0~100 л/мин Точность измерения 2,5 класса

Расход воздуха: 0~50 м³/мин Точность измерения ≤±0,5 м³/мин

Емкость газового баллона: ≥50 кг x 6

Система контроля температуры печи: максимальное количество точек выборки - 10

вентиляционная система и управляющий затвор и т. д.

Диапазон измерения теплового излучения на обратной стороне образца: 0~10 Вт/см²

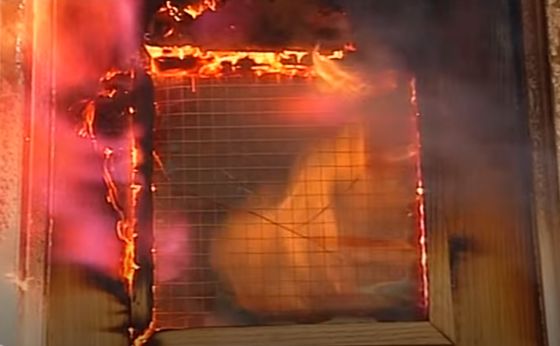

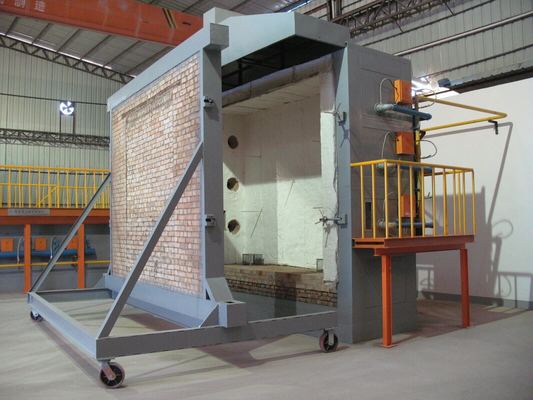

Вертикальная печь:

Область применения:

Подходит для горизонтальных строительных элементов, таких как стены, балки, колонны, плиты перекрытия и потолки, для определения их огнестойкости в условиях стандартного пожара.

Соответствие стандартам:

ISO834-11999, ISO834-5:200, ISO834-6: :200 и другие требования к испытаниям.

Характеристики производительности:

использование высокоточной многоразрядной карты сбора данных для сбора данных о температуре, давлении, расходе и других параметрах, с помощью микрокомпьютерного анализа, обработки и управления для получения в реальном времени информации о горении, и с помощью микрокомпьютерного анализа для определения его характеристик горения, вся машина использует надежные устройства для обеспечения надежной высокоскоростной работы системы с передовыми технологиями.

Технические параметры:

1. Состав прибора: огнеупорная испытательная печь, система измерения расхода газа, система измерения температуры и система измерения и контроля давления.

2. Огнеупорная испытательная печь: Вертикальная испытательная печь с внутренними размерами 4,5 м (длина) x 3,5 м (глубина) x 1,25 м (высота).

3. Конструкция печи: Используется стальная каркасная конструкция, стенка печи выложена огнеупорным кирпичом в середине стального каркаса, а внутренняя сторона стенки печи выполнена из высокотемпературного теплоизоляционного материала плотностью более 1000 кг/м³. Внешняя сторона облицована цветным металлом, толщина футеровочного материала печи составляет 65 мм, а температура испытаний в печи достигает 1250°C.

4. Система измерения температуры:

1. Термопара в печи: В печи используется термопара типа K хромель-алюмель с диаметром провода 2,0 мм в соответствии с GB/T 16839.1, внешняя оболочка представляет собой гильзу из жаропрочной нержавеющей стали, а середина заполнена жаропрочным материалом, длина выступающей из гильзы горячей части составляет не менее 25 мм, всего 5 штук, точность измерения температуры составляет <± 15 °C.

2. Измерение температуры обратной поверхности нагрева: используется термопара диаметром 0,5 мм, приваренная к медной пластине диаметром 12 мм толщиной 0,2 мм

На круглой медной пластине большая термопара хромель-алюмель в соответствии с GB/T16839.1 должна быть покрыта изоляционной прокладкой длиной 30 мм, шириной и толщиной 2,0 мм. Всего 20

3. Измерение средней температуры: 8 термопар, соответствуют GB/T7633-2008 и GB/T17428-2009

4. Измерение максимальной температуры: Термопара используется для измерения 20 двойных дверей с фасцией, которые могут охватывать максимальную ширину двери до 1200 мм.
