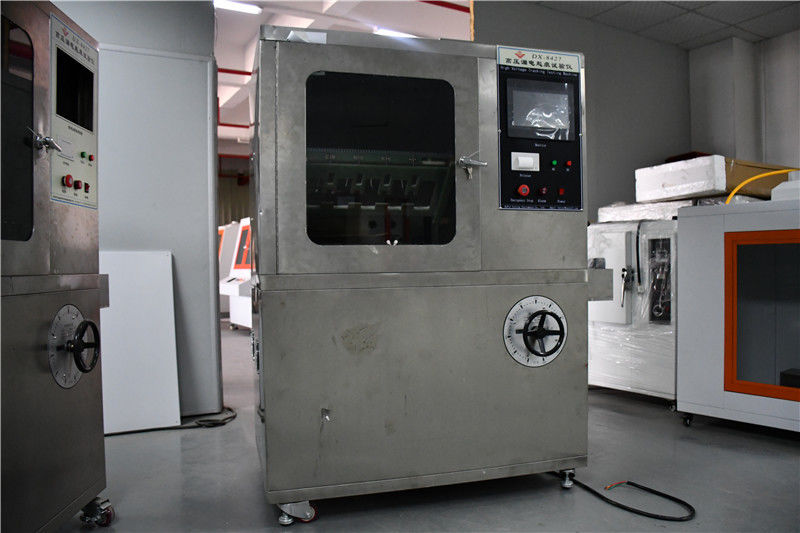

DX8427 Высоковольтная машина для проверки следов утечек

1Сфера применения:

В основном подходит для испытания устойчивости электрических и электронных изделий, бытовых приборов и их материалов к электрическим следам и коррозии,симуляция использования жидких загрязнителей и наклонных образцов поверхности на частоте мощности (48 - 62 Гц)Оценить уровень сопротивления электрических изоляционных материалов, используемых в суровых условиях окружающей среды, путем измерения сопротивления электрификации и коррозии.Под воздействием влаги и примеси в электрических изделиях, изолирующая утечка может возникнуть между заряженными частями различной полярности или между заряженными частями и заземленным металлом.или эрозии материала в результате сбросаЭтот тест является деструктивным испытанием, которое имитирует вышеуказанную ситуацию на изоляционных материалах,используется для измерения и оценки относительного сопротивления утечке и маркировки изоляторов под действием электрического поля и примесей, содержащих воду при определенном напряженииПодходит для твердых электрических изоляционных материалов и их продуктов в электрических и электронных изделиях, бытовых приборах, таких как розетки реле, крышки переключателей, контактторы,и т.д..

2, Соответствует стандартам:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", элементы симуляционного испытания, указанные в стандарте для испытаний на обнаружение утечек изоляционных материалов в режиме переменного тока и постоянного тока, применимых к каучуку,пластмассы и другие электрические изоляционные материалы, такие как метод наклонной плоскостиСтандарт для пяти наборов силиконовых резиновых тестеров и силиконовых тестеров.

3Технические параметры:

Электрод толщиной 0,5 мм Материал: нержавеющая сталь;

Расстояние между верхним и нижним электродами: 50,0 mm ± 0.1;

Испытательное напряжение: 100V-6000V, регулируемое бесступенчато;

Регулятор напряжения: выход: регулируемый от 0-250 В, мощностью 5 КВА;

При токе цепи 60mA отключить выходное напряжение;

Продолжительность испытания: 6 часов;

Точность падания: 0,5%;

Стабильность напряжения: ± 1%;

высокоточный регулятор напряжения: выход AC220V. мощность 6000 Вт. точность ± 1%;

Испытательный трансформатор: мощность 5KVA. Максимальное выходное напряжение AC6000V (или DC6000V необязательно);

Выявление следов: согласно стандарту GB/T6553-2003/4.1.2, применять напряжение (2,5 кВ, 3 5 кВ и 4,5 кВ), и капельничать загрязненную жидкость с определенной скоростью потока. Если ток ниже 60 мА в течение 6 часов без потока, он считается проходящим;

Устройство для сброса: с использованием прецизионного перистальтического насоса Ralph с диапазоном потока 0,00185-20 миллилитров в минуту, рабочей скоростью 0,1-50 оборотов в минуту,и погрешность точности потока меньше 00,5%;

Выходное напряжение: AC/DC (сменяемое)

корпус: изготовлен из нержавеющей стали SUS304 (поверхность с щеткой);

Резервуар для сточных вод изготовлен из нержавеющей стали 316 и оснащен уплотнительным устройством.

Объем 0,56 м3, объем студии: 900 л * 650 Вт * 950 ч (мм);

Размеры прибора: 1200L * 750W * 1800H (мм), длина 750 * ширина 1180 * высота 1760mm, деревянная коробка 890 * 1320 * 1900
