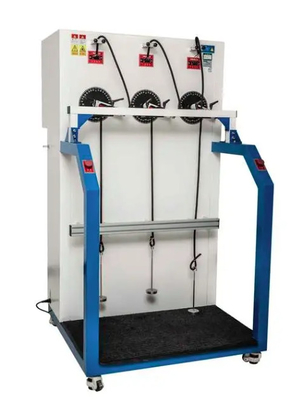

Провод и кабель Два трехколесных машины для измерения механической прочности изолированных кабелей из ПВХ

DX8393 Испытание сгибания провода и кабеля на двух трёх колесахУстройство

1, Применимое действие:

В основном подходит для измерения механической прочности изолированных кабелей из ПВХ или изолированных из каучука и сверхгибких проводов с номинальным напряжением 450/750 В или ниже и с двумя или более ядрами.Его производительность и структура должны соответствовать национальным стандартам GB/T 5013.2-2008, GB/T 5013.8-2008 и GB/T 5023.2-2008. Прибор обладает характеристиками новой внешней конструкции, надежной конструкции и производительности, удобной эксплуатации, двойного использования одной машины,и высокая точность данных испытаний. Резервные интерфейсы универсальной связи RS232, RS485 или Ethernet для вывода и извлечения экспериментальных данных.2003

2Основные технические параметры:

1) Два раунда

• Напряжение питания: AC 380 V трехфазный четырехпроводный.
• Моторная мощность: 200 Вт.
• Проезд на автомобиле: ≥ 1 м.
• Скорость автомобиля: 0,33 м/с (регулируемая).
• Напряжение образца: 180V/450V (регулируемое).
• Длина образца: 5000 мм.
• Течение образца: 0-35 А (регулируемое).
• Таблица подсчета: 15000 поездок туда-обратно могут быть предварительно настроены.
• Диаметр шкивы: φ 60 φ 80 φ 120 φ 160 φ 200 (каждый с двумя плоскими канавками).
• Масса тяжелого молотка: по два, 0,5 кг, 1,0 кг, 2,0 кг, 3,0 кг и 4,0 кг.

2) Три колеса

• Напряжение питания: AC 380 V трехфазный четырехпроводный.
• Моторная мощность: 200 Вт.
• Проезд на автомобиле: ≥ 1 м.
• Скорость автомобиля: 0,1 м/с (регулируемая).
• Напряжение образца: 180V/450V (регулируемое).
• Длина образца: 5000 мм.
• Течение образца: 0-35A (регулируемое).
• Вес тяжелого молотка: по два для 21N, 28N и 42N.
• Диаметр шкивы: φ 40 φ 45 φ По два для каждой из 50.

3. Испытание:

1) Типы проб для испытаний: два ядра однофазного, два ядра трехфазного, три ядра трехфазного, три ядра четырефазного.

2) Методы испытаний: без нагрузки, однофазные (двухядерные), трехфазные (трехфазные три провода/трехфазные четыре провода), кабели с более чем пятью ядрами,и кабели менее 18 ядер могут быть выбраны в любое время.

3) Проверка неисправности проб:

• Показание ампермера: фазы A, B и C отключаются и автоматически отключаются.
• Показание тока: A/B, A/C, B/C короткое замыкание и сигнализация для автоматического отключения.
• Указание на ток: A, B, C и сигнализация о коротком замыкании штурвала и автоматическое отключение.
• Для образцов с пятью или более ядрами не применяется никакой нагрузки.Если есть выключатель, система автоматически остановится.
