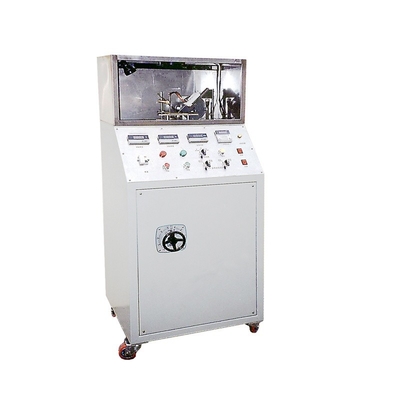

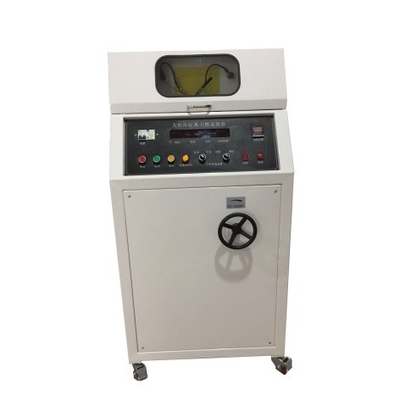

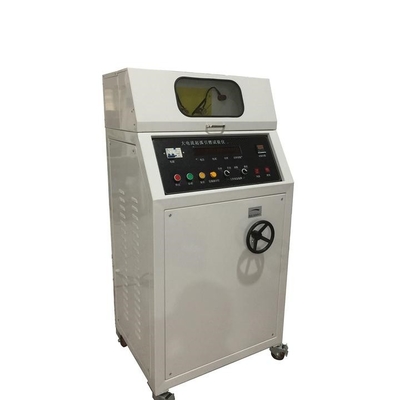

Оборудование для испытаний высокоточного дугового зажигания для испытания дугового сопротивления электрических и электронных изделий

DX8086 Испытание зажигания дугой высокого токаОснащение

Обзор продукта:Согласно IEC 60950-1:2001 "Безопасность оборудования информационных технологий" и UL746A, IEC60947.1Измеритель высокоточного дугового зажигания использует двойные электроды при специфическом токе (33A) и коэффициенте мощности (COSφ0,5),в соответствии с определенной скоростью запуска дуги (254 мм/с) и частотой повторения (40 раз/мин), поверхность образца неоднократно дугается до 200 раз, а сопротивление зажиганию образца оценивается.

Описание испытания:Части изолирующих материалов или других твердых горючих материалов, которые легко распространяют пламя внутри электрического и электронного оборудования, могут воспламениться из-за близости или контакта с дугой.вызывающие электрические пожары и угрожающие надежной работе оборудования и личной безопасности.

Сфера применения:Он в основном подходит для испытания дугового сопротивления электрических и электронных изделий, бытовых приборов и их материалов,моделирование утечки, которая может быть вызвана на изоляторе между живыми частями различной полярности или между живыми частями и заземленными металлическими частями, чтобы измерить и оценить сопротивление дуги изолятора при указанном напряжении.

СтандартыIEC 60950-1:2001, BS EN 60950-1::2001BS 7002:2001, GB 4943-2001 "Безопасность оборудования информационных технологий" и UL746A, IEC60947.1:1999, GB/T14048.1-2000, IEC730.1:1993, GB14536.1-1998 и других стандартных требований.

Описание испытания:Испытатель высокоточного дугового зажигания представляет собой двойной электрод определенного размера и различных материалов (электрод-мед и электрод-нержавеющая сталь),при специфическом токе (33A) и коэффициенте мощности (COSφ0.5), в соответствии с определенной скоростью запуска дуги (254 мм/с) и скоростью повторения (40 раз/мин), дуга неоднократно запускается до 200 раз на поверхности образца,и оценивается сопротивление зажигания дуги высокого тока образца (HAI)Чем меньше уровень, тем сложнее материал сгорает.

Технические параметры:

Рабочее напряжение: 220V/50Hz, 1KVA

Ток дугового удара 33A±5%A (регулируемый)

Скорость удара дугой: 40 раз/мин (регулируемая)

Скорость отделения электродов составляет 254 мм/с ± 25 мм/с

Коэффициент мощности дугового удара: COSφ0,5±0 (регулируемый);

Количество ударов дуги 0-9999, которые могут быть предварительно настроены

Материал электрода (электрод) медь, диаметр Ф3.5, угол наклона наконечника 30°

Движущийся электрод - из нержавеющей стали, диаметр Ф3.0, конечный конический угол 60°

Угол электрода 45° к горизонтали, а радиус кривизны головки электрода 0,1 мм

Интервал падения составляет 30±5S, регулируемый

Высота капель 35±5 мм

Задержка капель 0.2S ((время открытия соленоидного клапана)

Размер капли: 45~50 капель/см3

Размер образца: 130 мм × 13 мм × 2 ~ 12 мм;
