Негорячее испытательное оборудование для огнестойких строительных материалов для оценки эффективности сгорания

DX8371 Негорячее оборудование для испытаний огнестойких строительных материалов

Сфера применения:

Он в основном подходит для испытательного метода оценки сгорания строительных материалов в определенных условиях.Он подходит для испытаний классификации горения огнеупорных материалов класса А в классификации горения строительных материалов GB8624..

Соблюдать стандарты:

It is developed in accordance with the technical indicators and requirements specified in the national standard GB/T 5464-2010 "Test Method for Non-flammability of Building Materials" and GB/T 8624-2012 "Classification of Combustion Performance of Building Materials and Products". IS01182: 2002 "Испытание реакции строительных материалов на огонь - испытание на недогораемость".

Основные параметры:

1Испытательное устройство включает в себя нагревательную печь, держатель образца, капот для воздушного потока, термопару, регулятор мощности, регулятор напряжения, интеллектуальное устройство регулирования температуры,и компьютер (который может записывать температурную кривую и все данные испытания)

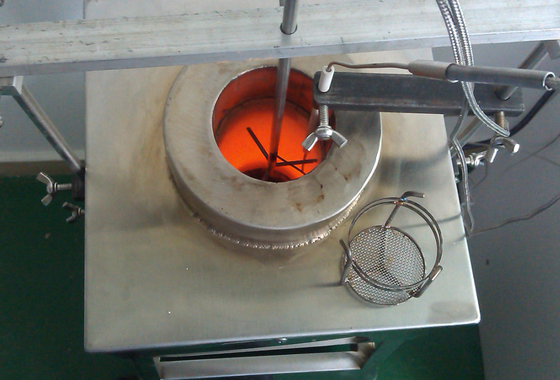

2Нагревательная печь: Φ95мм× Φ75мм× Φ150мм, 3мм×0,2м никель 80% хром 20% резистентной полосы

3. Вес решетки для отбора проб: 15 г + 1 г

4. Капот для воздушного потока: Φ75mm×500mm

5. Термопары: изолированная никель-хромная броня Φ3 мм

6Регулятор напряжения: 2 КВА, стабильность напряжения ≤± 1%

7Термометр: 0~1000±2%

8. Временный диапазон: 0~99h точность±1S

9. напряжение питания: AC220V±10%, 50Hz, электрический ток≤10A;

10Время стабильности: от комнатной температуры до 750°C≤1h;

11. Температура печи: 750±5°C;

12. температурный дрейф в печи: 2°C/10 мин;

13. мощность отопления: 800 ~ 1000 Вт;

14Максимальная мощность: 1,5 кВт;

15. напряжение нагрева: 0 ~ 100 В регулируемое

Основные особенности:

Это оборудование использует промышленный компьютер и 16-разрядную высокоточную карту AD, и собранные данные полностью обрабатываются компьютером,что значительно упрощает традиционные ручные вычисления данных; Гуманизированный интерфейс работы, простая и удобная эксплуатация, люди, которые не знают, как использовать компьютер, могут научиться работать после 5 минут обучения.Испытатель может видеть данные испытания и кривую температуры в режиме реального времени; После окончания испытания протокол испытания автоматически создается, и данные испытания на первый взгляд ясны, что удобно для оператора для сохранения и печати и передачи.Оборудование оборудовано высокоточным регулятором напряжения, а колебания напряжения не превышают 2%, чтобы обеспечить стабильность входного испытательного напряжения;Оборудование также имеет устройства защиты от перегрева и перетока, чтобы предотвратить перегрузку печи во время нагрева., эффективно продлевая срок службы печи.

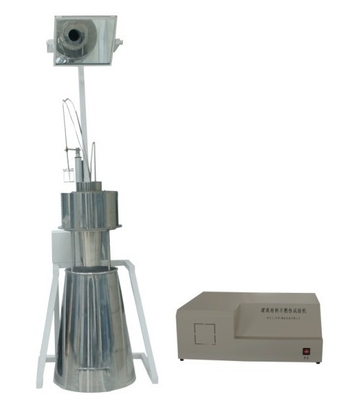

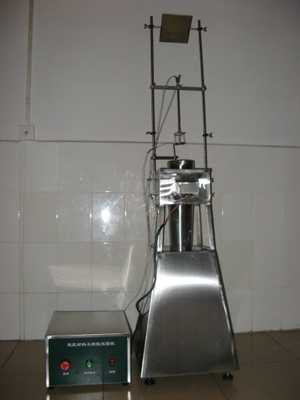

Структура оборудования:Эта машина состоит из отопительной печи, контрольной коробки, компьютера и стабилизатора воздуха.

Размер коробки сгорания: L700*W400*H850 ((mm).

Коробка сгорания и контрольная коробка изготовлены из высококачественной нержавеющей стали SUS304, которая красива и великодушна по внешнему виду.который хорошо противоржавит.

Система контроля температуры:

Термопары: используется термопары типа K с бронированным никель-хромом с диаметром провода 0,3 и наружным диаметром ¢ 1,5*300, которые полностью отвечают требованиям точности первого класса GB/T5464.

Приобретение температуры: EVOC 16-разрядный AD, высокоточная карта захвата температуры, с компьютерной системой для расчета и обработки сигнала захвата, управление очень точно.

Условия применения:Почва плоская, хорошо проветривается, не содержит горючих, взрывоопасных, коррозионных газов и пыли.Оставьте надлежащее пространство для обслуживания вокруг оборудования.

Температура: 25°C~35°C.

Допустимый диапазон колебаний напряжения: 220V±10%.

Допустимый диапазон колебаний частот: 50 Hz±1%.

Пользователь должен настроить оборудование с выключателем утечки воздуха на месте установки, и этот выключатель должен быть независимым и предназначенным для использования оборудования.

Размер испытательной печи:L550 × W550 × H2100 (мм).

Размер контрольной коробки:L700×W600×H1200 (мм), контрольная коробка управляется компьютером.

Экспериментальная печь изготовлена из высококачественной (t = 1,2 мм) нержавеющей стали, которая красива и великодушна по внешнему виду.

Внутренние части изготовлены из нержавеющей стали SUS304, которая обладает хорошей ржавчиной.

Система контроля температуры: компьютерная интеллектуальная система контроля температуры.

Термопары: Никель-хромные бронированные термопары диаметром φ1,5 мм и точностью II.

Я...Инструмент

Весь прибор размещен в 19 дюймовом корпусе и включает в себя контроллер температуры, сигнализацию о перегреве и контроллер мощности.Контроллер питания поддерживает температуру под влиянием колебаний напряжения и отображает мощность поставляемого источника питания в ватах.

4. Ппоказатели эффективности

1. источник питания: AC220V±10%, 50Hz, ток≤10A;

2. мощность отопления: 1500 Вт;

3. диапазон температуры: (-200~1300) °C;

4. диапазон регулирования температуры: (300~750) °C;

5. Точность измерения температуры: ±1°C;

6. Точность регулирования температуры: ±3°C;

7. начальная температура равновесия в печи: (750±5) °C, температурный дрейф в течение 10 минут≤ 2°C;

8Стабильная температура в печи: от комнатной температуры до 750°C ≤ 1 час;

9Размер трубы нагревательной печи: внутренний диаметр (75±1) мм, высота (150±1) мм;

10Образец цилиндрический: диаметр 45 мм, высота (50±3) мм;

11Площадь этажа: 1 квадратный метр;

12Температурный зонд: внешний диаметр 1,5 мм, а диаметр провода 0,3 мм.

13Регулирование мощности: 0~1200 В регулируемое;

14. регулирование состояния: перед испытанием образец должен регулироваться в проветриваемой сушильной печи при температуре (60±5) °C в течение (20~24 ч),и затем образец охлаждается до комнатной температуры в сушилкеМасса каждой группы образцов должна быть взвешена с точностью 0,01 г перед испытанием.

15Точка испытания зонда: испытательная камера, центр пробной части, поверхность пробной части, стена печи.
