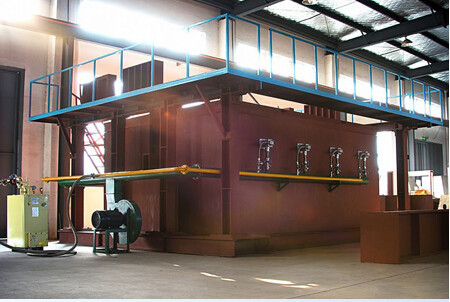

Испытание огнестойкости строительного компонента Вертикальная печь и горизонтальная печь

DX8364 Испытание огнестойкости строительных компонентов вертикальная печь и горизонтальная печь (EN13381-8)

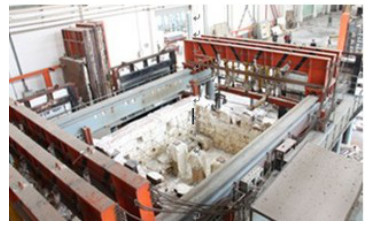

Горизонтальная печь:

Объем испытания:

1. железобетонные несущие стены с односторонней площадью огня 3000×3000 (мм), стальные конструкции несущие стены с защитным слоем (огнеупорные покрытия),грузоподъемные стены из железобетонной кили, клеевые несущие стены и т.д. и определение температуры выбранных точек с различными сечениями и различной шириной внутри стены.

2. испытание огнестойкости реконструированных ненесущих фитингов. интеллектуальное устройство для испытания огнестойкости ненесущей стены

Чистый размер печи составляет 4200×4800×1500 (мм), а площадь огня образца составляет 4200×4800 (мм)

Объем испытаний: может обнаруживать огнестойкость симметричных и асимметричных структурных образцов при одних и тех же условиях работы одновременно, например: огнеупорные двери и окна,стекло, огнеупорные зажигательные материалы и т. д., а также могут проводить испытания на огнестойкость на больших огнеупорных перегородах и огнеупорных компонентах перегородок, таких как сверхбольшие брандмауэры,огнеупорные стеклянные перегородки и огнеупорные роликовые жалюзи, с высокой эффективностью, и может испытать несколько различных или аналогичных образцов одновременно.

3Интеллектуальное испытательное устройство огнестойкости грузоподъемной колонны,

Чистый размер печи составляет 3000 × 3000 × 4700 (мм), а высота огня образца составляет 3000 ~ 4600 мм (общая высота колонны составляет 3600 ~ 5200 мм).Максимальный размер поперечного сечения образца составляет 800 мм × 800 мм или Φ800 мм..

Общая осевая нагрузка составляет 15000 кН, а верхняя и нижняя эксцентрические нагрузки - по 1000 кН.

Горизонтальная печь:

Объем испытания:

1. железобетонные несущие стены с односторонней площадью огня 3000×3000 (мм), стальные конструкции несущие стены с защитным слоем (огнеупорные покрытия),грузоподъемные стены из железобетонной кили, клеевые несущие стены и т.д. и определение температуры выбранных точек с различными сечениями и различной шириной внутри стены.

2. испытание огнестойкости реконструированных ненесущих фитингов. интеллектуальное устройство для испытания огнестойкости ненесущей стены

Чистый размер печи составляет 4200×4800×1500 (мм), а площадь огня образца составляет 4200×4800 (мм)

Объем испытаний: может обнаруживать огнестойкость симметричных и асимметричных структурных образцов при одних и тех же условиях работы одновременно, например: огнеупорные двери и окна,стекло, огнеупорные зажигательные материалы и т. д., а также могут проводить испытания на огнестойкость на больших огнеупорных перегородах и огнеупорных компонентах перегородок, таких как сверхбольшие брандмауэры,огнеупорные стеклянные перегородки и огнеупорные роликовые жалюзи, с высокой эффективностью, и может испытать несколько различных или аналогичных образцов одновременно.

3Интеллектуальное испытательное устройство огнестойкости грузоподъемной колонны,

Чистый размер печи составляет 3000 × 3000 × 4700 (мм), а высота огня образца составляет 3000 ~ 4600 мм (общая высота колонны составляет 3600 ~ 5200 мм).Максимальный размер поперечного сечения образца составляет 800 мм × 800 мм или Φ800 мм..

Общая осевая нагрузка составляет 15000 кН, а верхняя и нижняя эксцентрические нагрузки - по 1000 кН.

Сфера применения:Он подходит для несущих и несущих компонентов, таких как стены, балки, колонны, пол, потолки и крыши, и другие конструкции, аксессуары или конструкции могут использоваться в качестве ссылки.Данная испытательная машина подходит для испытания всех компонентов GB/T9978..1~9 и ISO834-1~9 стандартов.

Сфера применения:Он подходит для несущих и несущих компонентов, таких как стены, балки, колонны, пол, потолки и крыши, и другие конструкции, аксессуары или конструкции могут использоваться в качестве ссылки.Данная испытательная машина подходит для испытания всех компонентов GB/T9978..1~9 и ISO834-1~9 стандартов.

Основные параметры:

Лаборатория: 4,5 м ((длина) x 4,5 м ((ширина) x 3,5 м ((высота), использование в помещении высокотемпературных изоляционных материалов.

Устройство загрузки: для перемещения воздушного крана в здании используется механическая загрузка.

Подъемная рама: соединенная с клинной стойкой на раме четырьмя роликами.

Термопары: в том числе термопары печи, обратные тепловые пары, мобильные термопары, внутренние термопары и термопары температуры окружающей среды распределены в различных областях.

Зонд измерения давления печи: T-образный измерительный зонд, точность измерения ± 2Pa

Зонд измерения разрыва образца: диаметр 6 мм ± диаметр 0,1 мм ± диаметр 0,2 мм

Система сгорания: система распределения газа (в радиусе 10 метров), огнемет (не менее 20) и регулирующие клапаны

Источник газа сгорания: пропан с чистотой более 95%, сжиженный газ (представляется пользователем)

Поток газа: 0~100L/мин Точность измерения 2,5 степени

Поток воздуха: 0 ~ 50 м3/мин Точность измерения ≤ ± 0,5 м3/мин

Вместимость газового бака: ≥ 50 кг×6

Система контроля температуры печи: максимальная точка отбора проб составляет 10 баллов.

система вентиляции и регулирующий амортизатор и т.д.

Диапазон измерения радиационного тепла на поверхности обратного обстрела образца: 0 ~ 10 Вт/см2

Контроль температуры и давления в печи осуществляется путем подключения RS485 компьютера к системе управления,и напряжение выхода постоянного тока из датчиков испытания сгорания, таких как термопары и датчики давления, преобразуется в цифровую форму, которые затем могут быть переданы в компьютерную систему для отображения и хранения.
