Игла Огнеиспытывающее устройство Огнеиспытывающее устройство для компонентов Части и комплектующие электрических устройств

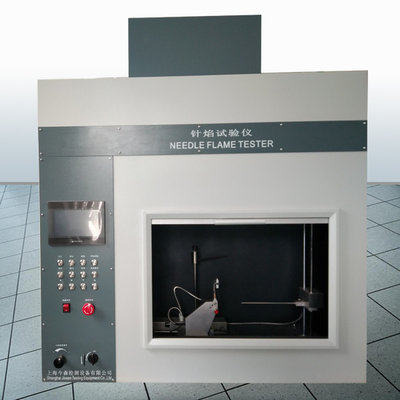

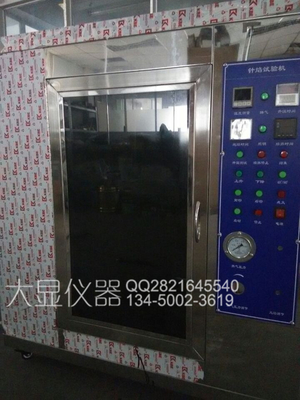

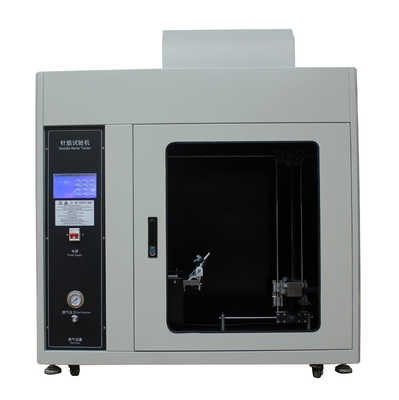

DX8521 NИспытание игольчатым пламенем машина

Принцип работы:

Из-за неисправностей в изделии, таких как ток короткого замыкания, протекающий по пути утечки, перегрев компонентов или деталей, плохой контакт и т. д., могут возникнуть пламена, которые затем могут попасть на соседние детали. Испытание игольчатым пламенем имитирует небольшие пламена, возникающие внутри изделия в условиях неисправности, и оценивает пожарную опасность с помощью технологии моделирования.

Стандарты испытаний:

Соответствует стандартам испытаний GB/T5169.5 и IEC60695-2-2 «Испытания на пожарную опасность для электрических и электронных изделий - Часть 2: Методы испытаний - Часть 2: Испытание игольчатым пламенем».

Область применения:

Пламегаситель в основном подходит для компонентов, деталей и узлов электрических и электронных изделий, бытовой техники, таких как платы, центробежные выключатели, розетки для рисоварки и т. д.

Технические параметры:

Горелка: длина 35 мм, внутренний диаметр: 0,5 мм

Стандарт для воспламенения пламени: высота пламени 12 мм

Устройство измерения температуры:

Термопары бронированные Ф 0,5 мм типа K, температура измерения: 1050 ℃

Блок теплопередачи: Ф 4,0x6,0 мм

Скорость нагрева: 23,5 с при 100-700 ℃

Объем испытательной камеры: 0,5 м³, г×ш×в: 60×95×90 см

Внешние размеры: г×ш×в: 61×120×105 см

Материал внешней коробки: зеркальная нержавеющая сталь.

Зачем использовать машину для испытания игольчатым пламенем:

Пожарная безопасность (предотвращение пожаров, огнестойкость) всегда была вопросом социальной безопасности. С повышением уровня экономического развития Китая осведомленность о пожарной безопасности (предотвращение пожаров и огнестойкость) также достигла высокого уровня. Поэтому предотвращение пожаров и огнестойкость стали первоочередной задачей для страны! Поэтому при использовании электрических и электронных изделий, компонентов и узлов бытовой техники мы также требуем проведения испытаний игольчатым пламенем.

При каких обстоятельствах бытовая техника, электрические и электронные изделия подходят для испытания игольчатым пламенем:

Когда метод испытания горячей проволокой или метод испытания на горизонтальное вертикальное горение не подходит для мелких деталей (или компонентов), может использоваться метод испытания игольчатым пламенем. Если испытуемый образец воспламеняется во время испытания горячей проволокой, необходимо также проверить опасность горения с помощью игольчатого пламени. игла

Примечание: Эта машина для испытания игольчатым пламенем является одним из рекомендуемых устройств для центров испытаний бытовой техники и аналогичной техники в соответствии с GB/T4706 и IEC60335-1

Референтные стандарты: IEC884-1, GB2099.1, VDE, IEC335, GB4706.1, GB5169.5, UL1694.

Техническое описание:

Этот продукт основан на использовании электронных и электрических изделий. Из-за неисправностей, таких как ток короткого замыкания, протекающий по путям утечки, перегрев компонентов или деталей, плохой контакт и т. д., могут возникнуть пламена. Они также могут попасть на соседние детали. Это испытание имитирует небольшие пламена, возникающие внутри изделия в условиях неисправности, и использует технологию моделирования для оценки пожарной опасности. Когда метод испытания горячей проволокой или метод испытания на горизонтальное вертикальное горение не подходит для мелких деталей (или компонентов), может использоваться метод испытания игольчатым пламенем. Если образец воспламеняется во время испытания горячей проволокой, необходимо также проверить опасность горения с помощью игольчатого пламени. Подходит для компонентов и деталей электронных и электрических изделий, бытовой техники, таких как платы, центробежные выключатели и розетки для рисоварки.

Основные характеристики:

1) Объем внутри коробки: ≥ 0,5 кубических метра, со стеклянной смотровой дверцей

2) Топливо: испытательный газ

3) Характеристики горелки: длина более 35 мм, внутренний диаметр Ø 0,5 мм ± 0,1 мм, внешний диаметр не более Ø 0,9 мм

4) Высота пламени: 12 мм ± 1 мм, регулируемая

5) Температура пламени: в течение 23,5 ± 1 с время подъема от 100 до 700 °C

6) Таймер: регулируемый в диапазоне 0-99 минут и 99 секунд, с регулируемым временем горения и записанной продолжительностью горения

7) Устройство безопасности: Эта машина оснащена устройством сигнализации утечки газа. Когда концентрация газа превышает нормальное значение, сигнальное устройство издает звуковой и световой сигнал, перекрывает подачу газа и запускает вытяжную систему для удаления газа из испытательной камеры до тех пор, пока качество воздуха внутри камеры не вернется к нормальному значению.

8) Особенности продукта: Камера сгорания этого испытательного прибора покрыта электростатической краской, что обеспечивает красивый внешний вид и устойчивость к коррозии дымом и газом. Цифровой дисплей времени, трехмерное регулируемое крепление, автоматизированная система управления, независимая вентиляция, удобное наблюдение и запись, стабильность и надежность.

9) Источник питания: AC220V/50Hz
