DX8349WИспытания сгорания ирисовых и кабельных пучковоборудование

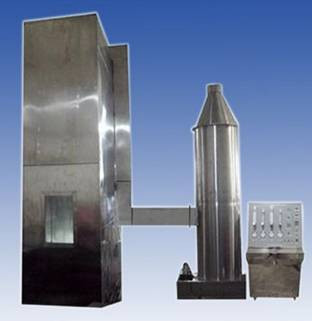

Сфера применения:Используется для оценки способности вертикально установленных узловых проводов, кабелей или оптических кабелей подавлять вертикальное распространение пламени в определенных условиях.необходимость сотрудничества с вышками для удаления дыма и пыли во время использованияВся машина состоит из нескольких частей, включая испытательную камеру, источник воздуха, стальную лестницу, систему очистки выбросов, источник зажигания и т.д.
Соответствует стандартам: в соответствии с GB/T18380.31-2008 и IEC60332-3-10-2018 "Пожарные испытания кабелей и оптических кабелей в условиях пламени - Часть 31:Испытательный аппарат для вертикальной установки сгущенного провода и кабеля, вертикальное распространение пламени", и может соответствовать требованиям GB/T18380.32-2008/IEC60332-3-21:212000 "Огневые испытания кабелей и оптических кабелей в условиях пламени - Часть 32: Вертикальная установка сгущенного провода и кабеля, испытание вертикального распространения пламени класса А F/R" GB/T18380.33-2008/МЭК 60332-3-22:2000 "Огневые испытания кабелей и оптических кабелей в условиях пламени - Часть 33: Испытание вертикального распространения пламени для вертикально установленных узловых проводов и кабелей - класс А", GB/T18380.35-2008/МЭК 60332-3-242000 "Огневые испытания кабелей и оптических кабелей в условиях пламени - Часть 35: Испытание вертикального распространения пламени для вертикально установленных узловых проводов и кабелей - класс С" GB/T18380.36-2008/IEC60332-3-252000 "Пожарные испытания кабелей и оптических кабелей в условиях пламени - Часть 36: Испытание распространения пламени для вертикально установленных кабелей и проводов - класс D".
Технические параметры:
1Испытательная коробка: экспериментальное устройство должно быть самоподдерживающейся коробкой шириной (1000±100) мм, глубиной (2000±100) мм и высотой (4000±100) мм.Задняя стена и обе стороны испытательной камеры должны иметь коэффициент теплопередачи приблизительно 0.7W? M-2? K-1 теплоизоляция, 1,5 мм толщины нержавеющей стали USU304, 65 мм толщины изоляции минеральных волокон обернутых посередине, и 1,5 мм толщины нержавеющей стали USU304 на внешней стороне
2Источник воздуха:
Впуск воздуха оборудован цифровым анемометром скорости воздуха, а скорость газового потока воздуха составляет (5000±500) л/мин.
После завершения эксперимента: если образец все еще горит после того, как огонь был остановлен в течение одного часа, есть сигнализация и устройство, которое использует дождь для насильственного прекращения сгорания.
3Тип стальной лестницы: ширина (500±5) мм, стандартная стальная лестница ширина (800±10) мм, широкая стальная лестница материал USU304 нержавеющая круглая сталь
4Устройство для очистки выбросов:
Верхняя часть испытательной коробки оборудована цифровым анемометром для обеспечения того, чтобы скорость ветра была меньше 8 М/С и не влияла на поток воздуха внутри испытательной коробки.
Устройство для сбора дыма и очистки дыма и пыли: нержавеющая сталь SUS304, диаметр 800 мм и высота 3500 мм.
Источник зажигания
1Тип: Источник зажигания должен включать в себя одну или две насосы пропанного газа типа ремня и сопровождающие их потокометры и смесители Вентури.Поверхность подачи огня должна быть плоской металлической пластиной с 242 отверстиями диаметром 1.32 мм, с расстоянием в центре 3,2 мм. Эти отверстия расположены в трех рядах, с 81, 80 и 81 в каждом ряду, распределенных в номинальном размере в диапазоне 257×4,5 мм. Кроме того,ряд небольших отверстий открывается с обеих сторон огнеметКаждый распылительный светильник должен быть оснащен точными устройствами для управления скоростью потока пропана и воздуха.Можно использовать вращающийся потокомер или массовый потокомер
2. Дзюзел источника зажигания должен быть расположен горизонтально, на расстоянии (75±5) мм от передней поверхности кабельного образца, (600±5) мм от нижней части испытательной коробки,и симметрична оси стальной лестницыТочка зажигания распылительной лампы должна быть расположена в центре между двумя горизонтальными стержнями стальной лестницы и на расстоянии не менее 500 мм от нижнего края образца.
Технические параметры:

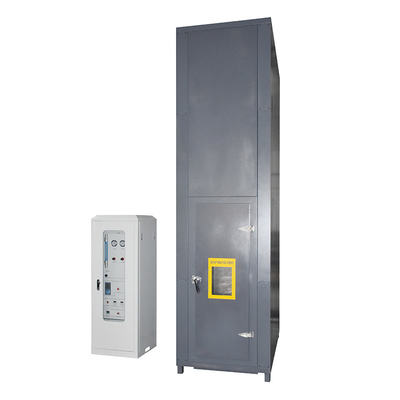

1Размер внутри испытательной коробки 1000 (W) X2000 (D) X4000 (H) мм, с коробкой из минеральной шерсти, заполненной посередине.
2В нижней части ящика находится воздухозаборное пространство размером 800 (W) x 400 (D) мм, которое находится на расстоянии 150 мм от передней стены.
3Верхнее выхлопное пространство 300 (W) X1000 (D) мм.
4Широкая лестница из нержавеющей стали размером 500 (W) X3500 (H), 1 шт.
5Стандартная лестница из нержавеющей стали размером 800 (W) X3500 (H), 1 шт.
6Два стандартных устройства для сжигания пропана
7Два устройства для смешивания вентури.
8- приборы для измерения давления и клапанов понижающих давление, способные регулировать давление пропана и воздуха до 0,1 МПа
9. Регулирование и настройка скорости потока газа с помощью вращающегося потокомера
10В коробке есть стальные лестницы и перила для проверки пользователями сверху.
11. Оснащенный шаровым клапаном, который может вручную отключить источник воздуха
12. Автоматически устанавливать время испытания сгорания и автоматически отключать источник газа в это время
13. Термопары на внутренней стене коробки может отображать температуру внутри коробки
14Внешние размеры камеры сгорания: 1120 (W) X2195 (D) X5077 (H) мм
15Внешние размеры контрольной коробки: 1280 (W) X770 (D) X1200 (H) мм
16Электроснабжение: 220 В, 50/60 Гц, 2 А
17Источник газа: пропан, воздух (заказчик сам предоставляет)
