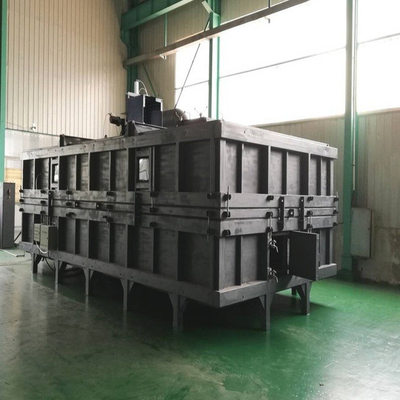

DX8785 Система кровельных покрытий Машина для испытания сопротивления ветру, оборудование для испытания сопротивления ветра на крыше

DX8785RОоофинг-система машины для испытания сопротивления ветру, оборудование для испытания сопротивления ветра на крыше

[Имеется в виду]Статическое испытание на сопротивление ветра на крыше, динамическое испытание на сопротивление ветра на крыше, испытание на сопротивление ветра на металлической крыше, физические свойства металлической крыши.
[Применимые стандарты]
GB/T 31543 "Метод испытаний на сопротивление ветру однослойной мембранной крыши", JGJ 255 "Техническая спецификация для освещения крыши и металлической крыши",GB50896 "Техническая спецификация для применения профилированного металлического листа", GB 12952 "ПВХ гидроизоляционная мембрана", FM 4471 "Стандарт сертификации для кровельных плит класса I", ANSI FM 4474 "Испытание сопротивления ветру для моделируемой системы крыши методом положительного/отрицательного давления",ETAG006: Европейские технические рекомендации по сертификации механически закрепленных гибких систем гидроизоляции крыш>
[Технические параметры]
● Диапазон регулирования давления ветра: -10000Pa~10000Pa, точность: 0,5%
● Диапазон испытания воздушного потока: 0 ~ 360 м3/ч, точность: 2,5%
● Диапазон испытаний потока воды: 0 ~ 6500 л/ч (необязательно), точность: класс 2.5
● Диапазон испытаний смещения: 0 ~ 80 мм, точность: класс 0.1
● Уклонение времени управления процессом импульса давления: ускорение: 0,7 ~ 1,0 с, непрерывность: 2 ~ 3 с, бук: ≥ 4 с
● Количество циклов: можно настроить произвольно, а точность регулирования частоты составляет 100%
● Максимальный размер образца: 7300×3700 мм
● Конструктивное значение максимальной отрицательной нагрузки ветра может устанавливаться произвольно, и стандартным методом является стандартный метод процесса давления.и расширяющиеся требования программы процесса давления также могут быть искусственно настроены.
● Требования к источнику питания: 380 В, 65 кВт
● Поверхность: длина×ширина×высота=10500×6500×4800 мм

Машина для испытания сопротивления ветровому давлению на металлической крыше
Стандарты
GB/T 15227-2007
GB/T 34555-2017
Стандарт провинции Гуандун DBJ/T 15-148-2018 "Технические правила для металлической крыши в районах, подверженных сильным ветрам"
Канадский стандарт A123.21-04 "Стандартизированный метод испытаний динамического сопротивления ветру при подъеме механически прикрепленных систем мембрановой крыши"
Австралийский стандарт AS 4040.3-2018 "Методы испытания листовой крыши и стеновой облицовки Метод 3: Сопротивление давлению ветра для циклоновых регионов"
Методы испытаний тонкой крыши и стенной облицовки Часть 3: Сопротивление давлению ветра в районах урагана
Обоснование:
Принимаются две шкатулки статического давления, а металлическая крыша помещена посередине;Подключение с независимым источником воздуха для генерации давления и системы трубопроводов и системы водных путей, основная функция заключается в том, чтобы завершить испытание эффективности герметичности и водонепроницаемости металлической крыши здания, а также статической нагрузки ветра и динамической нагрузки ветра,и завершить мониторинг давления ветра в режиме реального времени каждого слоя внутри металлической конструкции крыши.
Ключевые особенности:
Принять и интегрировать современные передовые технологии распределенного управления промышленными компьютерами (DCS), технологии регулирования скорости преобразования частоты переменного тока вентилятора;Интеллектуальная технология связи приборов, интеллектуальная технология привода клапанов, компьютерная технология автоматического управления, графическая технология, технология баз данных в режиме реального времени;
Компьютерная система программного обеспечения для мониторинга имеет динамическое и реалистичное графическое отображение, плавное и точное управление процессом, обширный запрос и печать данных и дружественный диалог между человеком и машиной;
Он обладает характеристиками точных данных, автоматического управления, простой работы, стабильности и надежности, а также длительного среднего времени между сбоями;
Диапазон измерения давления ветра:
Максимальный диапазон давления ветра (статический/динамический): -15000Pa~15000Pa;
диапазон измерения давления ветра при испытании герметичности воздуха: -1000Pa~1000Pa;
класс точности давления: класс 0,5;
Диапазон испытаний смещения: 0~50/0~100;
Точность испытания смещения: ± 0,1 мм;
Показатели контроля:
1) Определение сопротивления давлению ветра:
A. обнаружение деформации: ±1,5% от целевого значения регулирования давления;
B. Подготовительное давление и обнаружение повторного давления: ±1,5% от целевого значения регулирования давления;
C. Оценка и инженерные испытания: ± 2% от целевого значения регулирования давления;
2) обнаружение колебаний давления ветра: ± 2% от целевого значения регулирования давления;
Программное обеспечение для мониторинга: с помощью интеллектуального программного обеспечения для работы изменения данных каждой нагрузки в лаборатории могут быть отображены и обработаны интуитивно, эффективно и удобно.Фактическое значение деформации каждой стадии статической нагрузки при насыщенном давлении, и нажмите 2 для наблюдения за остаточным изменением значения при нулевом давлении каждой ступени.
2. Коробка статического давления подключена к трубопроводу

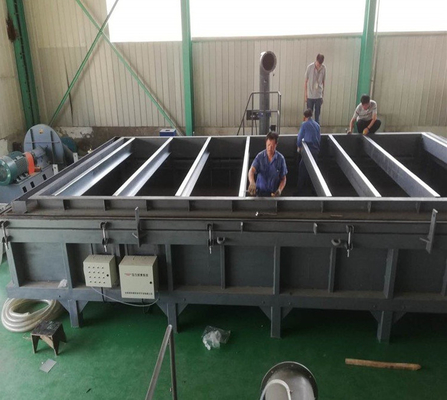

Коробка статического давления состоит из двух верхней и нижней коробки, нижняя коробка является герметичной коробкой, которая фиксированно установлена на земле,и рама образца помещается на нижний корпус для установки образца; верхний ящик открывается, поднимается и снимается краном, а нижний ящик соединяется с воздухопроводом,и верхняя коробка может быть соединена с фиксированным трубопроводом воздушного давления с помощью съемной стальной трубы;
3Принцип управления системой
Он принимает промышленный компьютер, программируемый контроллер PLC и интеллектуальный инструмент двухуровневой компьютерной системы распределенного мониторинга,имеющий функцию автоматического управления процессом обнаружения, автоматический сбор данных об обнаружении, создание и печать отчетов об обнаружении и поиск исторических данных.
4Приобретение сигнала давления воздуха
Используются шесть передатчиков давления различной емкости, а именно:
1. Измерить давление верхней статической коробки давления, 2 передатчика давления;
2. Измерить давление нижней статической коробки давления, 1 передатчик давления;
3Измерение давления между внешней поверхностью и внутренним слоем образца, 2 датчика давления;
4Измерение герметичного давления: 1 передатчик давления;
Обеспечить точность данных давления и скорость ответа передатчика при высоком и низком давлении, чтобы обеспечить точность данных о давлении ветра.
5. Приобретение сигналов деформации и смещения
Используется 15 датчиков смещения, а оборудование для сбора 24-битных данных, в том числе:
1) 10 штук диапазона от 0 до 50 мм;
2) 5 штук диапазона от 0 до 100 мм;
Точность и стабильность измерения смещения могут быть гарантированы в достаточно большом диапазоне деформации, чтобы обеспечить точность данных испытания деформации давления ветра.
6Источник ветра и генерация и регулирование давления ветра
Принимается независимый высокоскоростной центробежный вентилятор, и высокомощный центробежный вентилятор подключен к верхней статической коробке давления, чтобы обеспечить равномерное давление ветра при большом проницаемом воздушном потоке,и статическое давление на выходе не менее ±15000Pa;
Минимальное разрешение регулирования давления ветра составляет 10 Pa, а минимальное разрешение давления ветра - 10 Pa, при этом оборудование не оказывает влияния на электросеть при его запуске.с низким уровнем шума и низкой вибрацией, и может сэкономить энергию на 30 ~ 50%.который полностью соответствует техническим требованиям испытательного оборудования.
7Система обратного давления положительного и отрицательного давления
Оборудование использует уникальное устройство обратного давления положительного и отрицательного давления, которое является гибким и надежным, и реализует преобразование положительного и отрицательного давления давления ветра.
8. воздухонепроницаемая и водонепроницаемая система обнаружения
Данное оборудование имеет герметичное и водонепроницаемое устройство обнаружения, оснащенное насосом для воды, счетчиком потока воды, водопроводом и соплами;Анемометр и соответствующая измерительная линия могут проверять герметичность воздуха и герметичность металлических крыш.
Примечание: приведенная выше конфигурация предназначена только для справки, если произойдет изменение модели, то преобладает фактическая ситуация на участке.

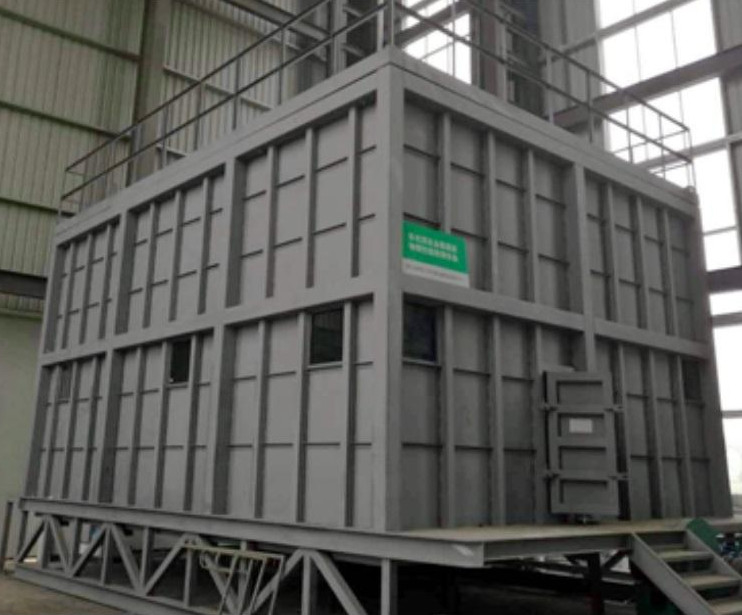

Испытание производительности стены занавески No 4:
1. производительность деформации под давлением ветра, производительность проникновения воздуха, производительность проникновения дождевой воды и производительность деформации содержания плоскости;
2Испытание сопротивления давлению ветра стеклянной занавесной стены: относится к способности занавесной стены поддерживать нормальную функцию использования и не повреждаться под действием ветровой нагрузки, перпендикулярной ей.
3. Испытание эффективности герметичности стены стеклянной занавески: относится к эффективности предотвращения прохождения воздуха через стену занавески при закрытии открытой части под действием давления ветра;
4. испытание водонепроницаемости стеклянной занавесной стены: водонепроницаемость связана с функцией использования и сроком службы занавесной стены и связана с важностью здания,функция использования и климатические условия места расположения, и среднее давление ветра в течение 10 минут используется в качестве основы для классификации;
5. Выявление деформационных характеристик плоскости стеклянной занавески:Это связано с последующей деформацией, вызванной относительным смещением различных этажей здания после того, как здание подвергается нагрузке ветра или землетрясению.;
