Машина для проверки следов высоковольтных утечек

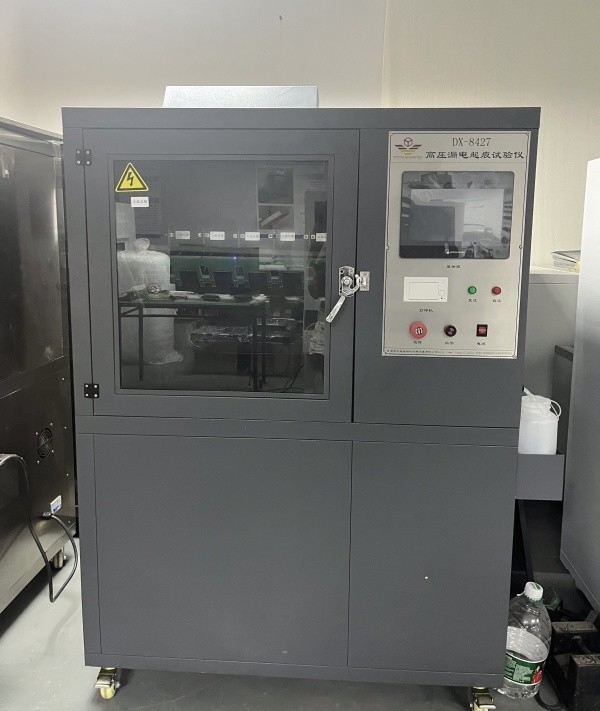

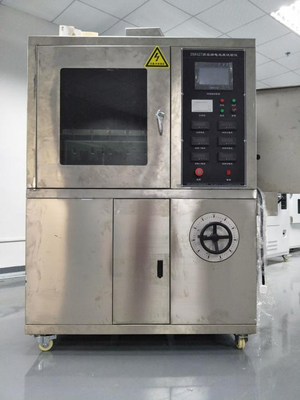

DX8427HМашины для проверки высокого напряжения на обнаружение утечек

1С.Сфера применения:

В основном подходит для испытания устойчивости электрических и электронных изделий, бытовых приборов и их материалов к электрическим следам и коррозии,симулирование использования жидких загрязнителей и наклонных образцов поверхности на частоте мощности (48Hz -62Hz)Оценить уровень сопротивления электрических изоляционных материалов, используемых в суровых условиях окружающей среды, путем измерения сопротивления электрификации и коррозии.Под воздействием влаги и примеси в электрических изделиях, изолирующая утечка может возникнуть между заряженными частями различной полярности или между заряженными частями и заземленным металлом.или эрозии материала в результате сбросаЭтот тест является деструктивным испытанием, которое имитирует вышеуказанную ситуацию на изоляционных материалах,используется для измерения и оценки относительного сопротивления утечке и маркировки изоляторов под действием электрического поля и примесей, содержащих воду при определенном напряженииПодходит для твердых электрических изоляционных материалов и их продуктов в электрических и электронных изделиях, бытовых приборах, таких как розетки реле, крышки переключателей, контактторы,и т.д..

2, Соответствует стандартам:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", элементы симуляционного испытания, указанные в стандарте для испытаний на обнаружение утечек изоляционных материалов в режиме переменного тока и постоянного тока, применимых к каучуку,пластмассы и другие электрические изоляционные материалы, такие как метод наклонной плоскостиСтандарт для пяти наборов силиконовых резиновых тестеров и силиконовых тестеров

Технические параметры:

Электрод толщиной 0,5 мм Материал: нержавеющая сталь;

Расстояние между верхним и нижним электродами: 50,0 mm ± 0.1;

Испытательное напряжение: 100V-6000V, регулируемое бесступенчато;

Регулятор напряжения: выход: регулируемый от 0-250 В, мощностью 5 КВА;

При токе цепи 60mA отключить выходное напряжение;

Продолжительность испытания: 6 часов;

Точность падания: 0,5%;

Стабильность напряжения: ± 1%;

высокоточный регулятор напряжения: выход AC220V. мощность 6000 Вт. точность ± 1%;

Испытательный трансформатор: мощность 5KVA. Максимальное выходное напряжение AC6000V (или DC6000V необязательно);

Выявление следов: согласно стандарту GB/T6553-2003/4.1.2, применять напряжение (2,5 кВ, 3 5 кВ и 4,5 кВ), и капельничать загрязненную жидкость с определенной скоростью потока. Если ток ниже 60 мА в течение 6 часов без потока, он считается проходящим;

Устройство для сброса: с использованием прецизионного перистальтического насоса Ralph с диапазоном потока 0,00185-20 миллилитров в минуту, рабочей скоростью 0,1-50 оборотов в минуту,и погрешность точности потока меньше 00,5%;

Выходное напряжение: AC/DC (сменяемое)

корпус: изготовлен из нержавеющей стали SUS304 (поверхность с щеткой);

Резервуар для сточных вод изготовлен из нержавеющей стали 316 и оснащен уплотнительным устройством.

Объем 0,56 м3, объем студии: 900 л * 650 Вт * 950 ч (мм);

Размеры прибора: 1200L * 750W * 1800H (мм), длина 750 * ширина 1180 * высота 1760mm, деревянная коробка 890 * 1320 * 1900

Вес: около 200 кг.

Устройство управления: Принято управление сенсорным экраном Siemens PLC+Taiwan Weinview, точное управление, простая эксплуатация, полностью гуманизированный дизайн, автоматическое создание отчетов после испытания,и панель тепловой принтер может печатать результаты испытаний своевременно;

Количество испытательных групп: пять групп (во время испытания одна насос контролирует одну группу капель, и процесс испытания не влияет друг на друга,который нечасто встречается на рынке, поскольку один насос контролирует пять групп) (может быть испытан отдельно или вместе)

Шаги испытания:

Подготовка к эксперименту: если не указано иное, эксперимент должен проводиться при температуре окружающей среды (23±2) °C, с пятью образцами для каждого материала.При установке образца, матовая испытательная поверхность должна быть обращена вниз, делая ее под углом 45° с горизонтальной плоскостью.

Примечание:Для каждого эксперимента используйте новые прокладки из фильтрующей бумаги.

Во-первых, впрыскать загрязненную жидкость в линию фильтрующей бумаги, чтобы полностью увлажнить фильтрующую бумагу.Регулировать скорость потока загрязненной жидкости и исправить скорость потока в соответствии с положениями таблицы 1Наблюдать за потоком в течение не менее 10 минут, чтобы убедиться, что загрязненная жидкость постоянно течет по поверхности образца между двумя электродами.Загрязненная жидкость должна вытекать из осевого отверстия верхнего электрода, а не переливаться со стороны или сверху фильтрующей бумаги.

Применить напряжение

Метод 1: метод отслеживания постоянного напряжения.

Когда загрязненная жидкость течет равномерно при скорости потока, указанной в таблице 1, переключатель закрывается и напряжение повышается до одного из более подходящих значений напряжения 2,5 кВ, 3,5 кВ или 4,5 кВ.Начните время и поддерживайте постоянное напряжение в течение 6 часов.

Если испытание необходимо проводить при более высоком или более низком напряжении, для каждого предпочтительного испытательного напряжения для испытания должен быть взят еще один набор из пяти образцов.

Постоянное электрическое следовое напряжение - это самое высокое напряжение, при котором все пять образцов не были повреждены после 6 часов.

Материалы классифицируются следующим образом:

Уровень 1A0 или 1B0: согласно стандарту оценки A или стандарту оценки B, если какой-либо образец выходит из строя в течение 6 часов при 2,5 кВ;

Уровень 1A2.5 или 1B2.5Если все пять образцов могут выдерживать напряжение 2,5 кВ в течение 6 часов и любой образец отказывается в течение 6 часов при 3,5 кВ;

Уровень 1A3.5 или 1B3.5Если все пять образцов могут выдерживать напряжение 3,5 кВ в течение 6 часов и любой образец отказывается в течение 6 часов при 4,5 кВ;

Уровень IA4.5 или 1B4.5: если все пять образцов могут выдерживать напряжение 4,5 кВ в течение 6 часов; в каждом случае следует сообщить максимальную глубину эрозии.

Метод 2: Метод пошагового отслеживания напряжения:

Выберите исходное напряжение с значением кратным 250 В, начиная с самого начала.так, чтобы не было нарушения стандарта оценки A (ток превышает 60 мА) до напряжения третьего уровня (может потребоваться предварительное испытание). Когда загрязненная жидкость течет равномерно при указанной скорости потока, закрыть переключатель и увеличить напряжение до выбранного значения, поддерживать напряжение в течение 1 часа,и затем постепенно увеличивать напряжение на 250 В каждый час, пока не произойдет повреждение в соответствии с стандартом суждения АКогда напряжение увеличивается, скорость потока загрязненной жидкости и значение сопротивления серийного резистора также должны увеличиваться в соответствии с положениями таблицы 1.

Степенное электрохимическое напряжение - это самое высокое напряжение, при котором все пять образцов не были повреждены после подвержения Ih.

Материалы классифицируются следующим образом:

Уровень 2Ax, где x - самое высокое напряжение, которое может выдержать испытываемый материал, выраженное в кВ.

Примечание 1: неизбежно возникнет значительное явление мерцания. В противном случае следует тщательно проверить схему, поток загрязненной жидкости и сопротивляемость загрязненной жидкости.

Вспышка относится к небольшой желтой до белой (иногда синей в некоторых материалах) дуге, появляющейся непосредственно над нижними зубами электрода в течение нескольких минут после наложения напряжения.

Хотя выделения могут перемещаться из одного зуба в другой, прежде чем в конечном итоге возникнет стабильная небольшая яркая "горячая точка", эти выделения в основном проводятся непрерывно.Эти "горячие точки" могут сжечь поверхность образца и могут в конечном итоге привести к электрохимическому повреждениюБыстрый разряд на поверхности образца между двумя электродами не может вызвать отслеживание.

Значительные сцинтилляционные явления также можно наблюдать с помощью катодного осциллоскопа. Сигнал можно получить с обоих концов резистора (например, 3301Z,2W) подключенные в серии устройством сверхтока.

Нормальное мерцание можно наблюдать из непрерывной, но неравномерной, и прерываемой частоты тока волновой формы каждый полуцикл.

Примечание 2: Перед тем, как след достигнет верхнего электрода, когда через проводящий след протекает ток 60 мА и электролит удерживается на поверхности образца,Устройство с перенапряжением должно быть включено..

Примечание 3: Глубина эрозии должна измеряться после скребки или использования других методов для удаления разложившейся изоляции и мусора.

Этот прибор разработан строго в соответствии со стандартами GB/T6553-2003 и IEC60587-2007.

Стандарт, основанный на: GB/T6553-2014/IEC60587:2007 Метод испытаний для оценки устойчивости к прослеживаемости и коррозии электрических изоляционных материалов, используемых в тяжелых условиях окружающей среды

Метод 1: метод отслеживания постоянного напряжения;

Метод 2: Метод пошагового отслеживания напряжения.

Последнее правило GB/T6553-2014/IEC60587:2007

Основными различиями между GB/T6553-2014 и GB/T6553-2003 являются:

Настоящий стандарт разработан в соответствии с правилами, изложенными в GB/T 1.1-2009.

Настоящий стандарт заменяет GB/T 6553-2003<.

По сравнению с GB/T 6553-2003, основные изменения в этом стандарте следующие:

Название этого стандарта изменено на "Метод испытаний для оценки устойчивости к прослеживаемости и коррозии электрических изоляционных материалов, используемых в тяжелых условиях окружающей среды";

- частота мощности была изменена с "48 Гц -62 Гц" на "45 Гц -65 Гц" (см. главу 1 издания 2003 года);

Процедура очистки образца четко указана в изготовлении образца (см. 3.2, версия 3.2);

"Изменение "... может действовать при превышении 60 mA в течение 2 секунд"... на "... может действовать при превышении 60 mA или 6 mA в течение 2 до 3 секунд"... (см. 4.1.4 версии 4.1.4, 2003 г.);

Добавлено "Устройство вентиляции 4.6" (см. пункты 4-6);

-1. заменить "под углом 45° к горизонтали" на "под углом 45° ± 2° к горизонтали" и добавить содержание "5 образцов можно испытать вместе или независимо" (см. 5.1.2 версии 5.1.2, 2003 г.);

1Добавлено содержание "за скобками" и "илюстрированных примеров" (см. 5.1.3 версии 5.1.3, 2003 г.);

Настоящий стандарт 5.4 заменяет содержание стандарта оценки конечных показателей в главе 1 GB/T 6553...2003 и добавляет содержание "Когда образец имеет отверстия из-за концентрированной коррозии или загорается., считается, что он достиг конечной точки" (см. главу 1 версии 5.42003).

Метод перевода, используемый в настоящем стандарте, эквивалентен использованию IEC 60587:2007.

Этот стандарт предложен Китайской ассоциацией электротехнической промышленности.

Настоящий стандарт относится к компетенции Национального технического комитета по оценке и стандартизации электрических изоляционных материалов и изоляционных систем (SAC/TC 301).

Основными единицами разработки настоящего стандарта являются Guilin Electric Appliance Science Research Institute Co., Ltd., Shenzhen Institute of Standards and Technology,Guangdong Biaomei Silicon Fluoride New Materials Co.., Ltd., и Пекинский институт электротехники и экономики в машиностроении.

Основными авторами этого стандарта являются Ван Сяньфэн, Лю Цзиюань, Сунь Ронг, Сонг Ян, Хуан Чжэньхун, Лю Яли, Чэнь Юхуэй, Вэн Симиэи, Лу Вэньчан, Тан Ин и Гуо Липинг.
