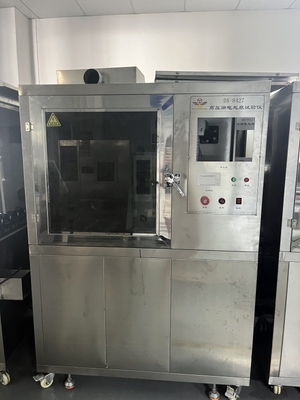

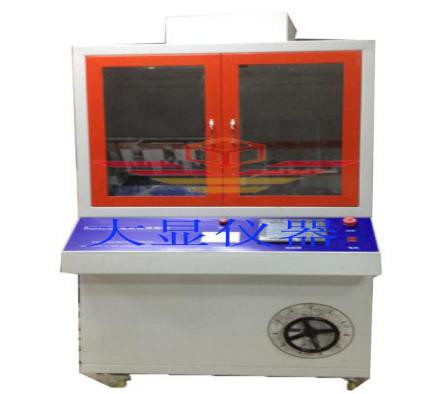

Машина для проверки высоковольтных утечек проводов и кабелей

DX842В. WИспытатель маркировки утечек высокого напряжения и кабеля

Обзор:Используется для проверки способности проводов и кабелей выдерживать образование электрических следов.1% раствор хлорида натрия при определенной скорости и скорости потока на вертикально расположенном образцеВ то же время применяется высокое напряжение. Если ток образца не превышает 1A в течение этого цикла, образец не будет сжигаться, не будет непрерывной дуги между электродом и землей,и в образце не будет явления разрушения, то образец считается квалифицированным. Подходит для одноядерных кабелей и также может использоваться для обнаружения многоядерных кабелей.

Сфера применения:используется для оценки способности проводов и кабелей выдерживать повреждения, вызванные электрическими следами, вызванными утечкой поверхности при грязных условиях.

Соответствие стандартам:соответствовать требованиям методов испытаний GB/T 3048.1-2007 для электрических свойств проводов и кабелей и методов испытаний GB/T 3048.7-2007 для электрических свойств проводов и кабелей: Часть 7:Требования к испытательным стандартам для сопротивления электрическим следам.

Состав и характеристики оборудования:электрическая часть управления, устройство распыления, генератор высокого напряжения, регулятор напряжения и устройство сбора жидкости из сточных вод; внешняя часть оборудования изготовлена полностью из нержавеющей стали,и внутренняя часть запечатана коррозионностойкими и изоляционными эпоксидными пластинами, эффективно предотвращая утечку электричества и загрязняющую жидкость от коррозии металлической оболочки.

Это один из основных продуктов нашей компании. Он совместно разработан нашей компанией и Гуанчжоу CVC кабельного испытательного центра.Он использует интеллектуальную технологию управления PC + PLC для автоматического измерения и управления циклом распыления и максимальным временем распыления. Данные испытаний могут храниться и печататься; часть управления распылением изготовлена из нержавеющей стали, а бассейн распыления изготовлен из прозрачной акриловой пластины, подобной кристаллу, которая красива и элегантна.Инструмент гуманизирован в дизайне, простой в эксплуатации, простой в использовании, и безопасный, чтобы показать следы высоковольтных утечек с заводским напряжением продаж 5000В.

TЭхнический параметр

Испытательное напряжение: 0~6000в регулируемое

Испытательный ток: максимум 2A

Течение сигнализации: 1 А

Регулятор напряжения: 10 КВА Выход 0 ~ 250 В

Высоковольтный трансформатор: 10KVA Выход 0~5000v

Сцепка электродов: изготовлена исключительно из меди

Образец изоляционной рамы: из высокоизоляционного тефлона

Устройство для распыления жидкости: диапазон распыления 1,2 м, скорость распыления 3 м/с, объем распыления 0,5 мм/мин

Устройство для обнаружения перетока: используется высокочувствительный выключатель.питание будет автоматически отключено и сигнал тревоги будет выведен

Система управления: Принятие точного управления сенсорным экраном Siemens PLC+Weinview с точным распылением, точным временем, простой работой и автоматической записью данных без записи и расчета.

Устройство защиты от утечек: оборудование оборудовано высокочувствительным устройством обнаружения утечек.который может немедленно отключить питание и сигнализацию при утечке корпуса или перетоке, эффективно защищая личную безопасность оператора и надежность оборудования.

Внутренняя обработка: внутренняя часть герметизируется коррозионностойкой и изоляционной эпоксидной пластиной, которая оказывает изоляционный эффект и предотвращает коррозию

Размер оборудования: L1300mm*W800mm*H1700mm

Силовое питание: 220 В 50/60 Гц

Масса оборудования: 120 кг
