Машины для испытания электрической прочности твердых изоляционных материалов, подходящие для твердых изоляционных материалов, таких как пластмассы

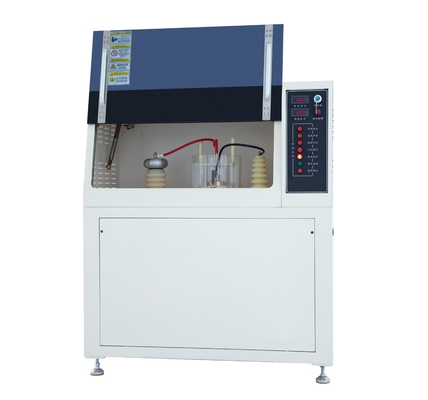

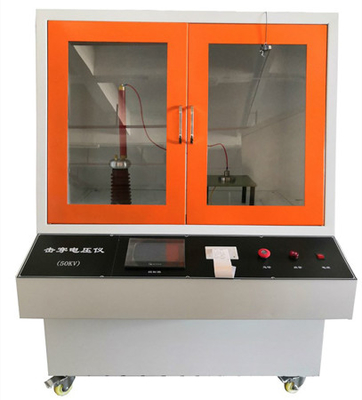

DX8388 Машина для испытания электрической прочности твердого изоляционного материала (испытатель диэлектрической прочности)

Соответствует стандартам:

Соответствует требованиям GB1408.1, IEC60243-1 "Методы испытаний электрической прочности твердых изоляционных материалов - испытания на частоте мощности", GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage Strength and Withstand Voltage of Vulcanized Rubber" GB/T3333, GB12656 и ASTM D149 стандартов испытаний.

Применимое действие:

В основном подходит для твердых изоляционных материалов, таких как пластик, пленка, смола, слюна, керамика, силикон, стекло, изоляционная краска и т.д.Измеряют прочность разрыва и время выдерживания напряжения при частоте мощности (48-62 Гц) или соответствующем постоянном напряжении в воздухе или жидкой среде. Подходит для непрерывного и равномерного усиления или поэтапного усиления, применяется напряжение переменного тока или постоянного тока к образцу до разрыва, измеряется значение напряжения разрыва,и рассчитать прочность разложения образца; Используя метод быстрого повышения напряжения, поднять напряжение до указанного значения и сохранить образец без повреждения в течение определенного периода времени.Указанное значение в это время - это значение выдерживающего напряжения образца.

Основные технические параметры:

1Испытательное напряжение: постоянное регулируемое напряжение AC 0-50 kV постоянное регулируемое напряжение DC 0-50 kV

2Мощность трансформатора: 10 КВА

3- Перебойное напряжение: 0-50 кВ

4Скорость увеличения: разделена на 6 передач: 50, 100, 200, 500, 1000, 2000 (KV/S)

5Регулирование скорости: для электрического автоматического регулирования скорости

6Точность измерения напряжения: ≤ 2%

7Выбор тока утечки: 1-20 мА

8Методы испытаний: испытание на постоянном токе, испытание на постоянном перемене

9Способ усиления: автоматическое программируемое усиление

10Частота питания: 50 Гц синус-волны

11Силовое питание: AC220V 50/60Hz

12Внешние размеры: длина 1400*ширина 1040*высота 1500 мм

13Вес: 200 кг.

Стандартная конфигурация:

Пробный хозяин: одна единица

Устройство управления: один комплект

Испытательные электроды (GB 1408.1):две серии

Испытательный топливный бак: два

Система сброса: один комплект

Система управления: один комплект

Система сбора данных: один набор

Испытательное программное обеспечение: один комплект CD

Компьютер марки: один комплект

Брендовый струйный принтер: один комплект

Руководство пользователя: один экземпляр

Сертификат квалификации продукции:один экземпляр

Использование:Вытащите разрядный стержень и выпрямите телескопический стержень, вставьте другой конец заземляющего сцепления в металлическую розетку зонда разрядного стержня,и затем закрепите заземляющий клип на заземляющий прибор A или B. Держите изолированную ручку как можно дальше от корпуса прибора, вставайте, слегка наклонитесь вперед, откройте стеклянную дверь испытательной коробки,и использовать металлический зонд для контакта с высоковольтным трансформатором выходной эквалайзионный шар, пробный электрод и конденсатор высоковольтный конец один за другим.использовать мультиметр в диапазоне напряжения переменного тока (диапазон AC20V), чтобы проверить, является ли напряжение между электродом и телом человека менее 36V, что указывает на то, что остаточное напряжение было полностью разряжено.)

Внимание:Перед отбором образца после каждого эксперимента необходимо предварительно полностью его разгрузить.

Инструкции по безопасности:

1Оборудование должно быть оборудовано отдельным защитным заземлением.Заземление защитного заземления провода в основном для уменьшения сильных электромагнитных помех, вызванных разрывом образца на окружающей областиТакже это поможет избежать потери контроля над компьютером.

2Схема этого испытательного оборудования оснащена несколькими защитными мерами, в основном включающими защиту от перенапряжения, защиту от потери напряжения, защиту от утечек, защиту от короткого замыкания,Сигнализация испытательного разряда постоянного тока, и т.д.

3. Требования к заземлению: требуется отдельное заземление, и заземление должно соответствовать национальным стандартам. Металлический стержень должен быть закопан не менее чем на 1,5 метра под землей.

4Схема этого испытательного оборудования оснащена несколькими защитными мерами, в основном включающими защиту от перенапряжения, защиту от потери напряжения, защиту от утечек, защиту от короткого замыкания,Сигнализация испытательного разряда постоянного тока, и т.д.

Особенности продукта

1Независимое программное обеспечение для установки, работающее на системе WIN XP/WIN7/WIN8, с удобным интерфейсом и простой эксплуатацией

2Экспериментальная кривая отображения, автоматическое хранение данных, автоматический поиск.

3. многоцелевые, могут быть использованы для точного, надежного и безопасного тестирования переменного тока и постоянного тока.

4Компьютерный экспериментальный процесс, автоматическая остановка, автоматическая перезагрузка.

5. Многочисленные средства защиты, такие как перенапряжение, перенапряжение, короткое замыкание, утечка и неправильная работа.

Примечания:

1Во время эксперимента, не связанный персонал не должен быть допущен к подходу, так как этот инструмент испытания может генерировать высокое напряжение и необученный персонал не может использовать оборудование.Во время эксперимента, должен быть надзиратель и никто не должен использовать его один.

2Если оборудование не используется в течение длительного времени, прежде чем повторно использовать его, сначала нажмите прибор без нагрузки, то есть снимите проводку высоковольтного электрода с балансирующего шара.Проверьте компьютерный тест интерфейс, чтобы увидеть, если высокое напряжение является нормальным.

3В случае возникновения неожиданных ситуаций во время эксперимента необходимо своевременно отключить электричество, и эксперимент можно продолжить только после того, как проблема будет решена.

4Оборудование должно располагаться стабильно, а земля должна быть прочной.

5При использовании корпус устройства должен быть заземлен на защитный заземляющий провод, обеспечивающий безопасность операторов и эксплуатацию оборудования.

6После использования оборудования выключите питание всех частей системы и не подключайте или не выключайте электропровод.

7. Подключите оборудование в соответствии с предписанным напряжением питания. Убедитесь, что проводка цепи правильная. В противном случае это повредит оборудование.

8Инструмент должен быть помещен в помещение, а лаборатория должна быть чистой, сухой и свободной от коррозионных сред.

9. Не позволяйте кабелю оборудования касаться острых краев, чтобы избежать царапины изоляции кабеля; не позволяйте кабелю быть нажатым под тяжелыми предметами, чтобы избежать разрыва кабеля и вызвать пожар;Не используйте кабели, чтобы тянуть или связывать предметы., так как это может привести к неисправности оборудования из-за разрыва кабеля.

10Не позволяйте оборудованию попасть под воду, коррозионные газы, горючие газы и горючие вещества. Если этого не сделать, может возникнуть пожар.

11При перемещении оборудования отключите питание и выведите розетку. При перемещении устройства не помещайте устройство вверх ногами и не наклоняйте устройство под углом более 45°.

12Не выключайте розетку устройства, пока оно работает.
