Устройство для проверки следов утечки Деструктивное испытание, проведенное на изоляционных материалах для имитации вышеуказанной ситуации

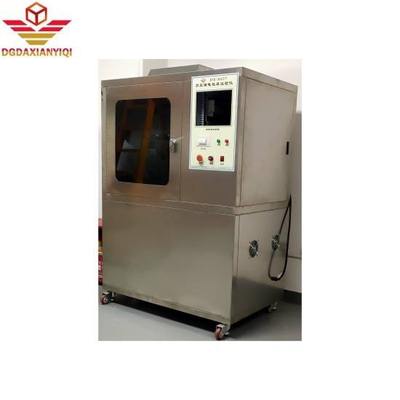

DX8352 Машина для проверки следов утечки

Введение:

Основной принцип:Под воздействием влажной среды и загрязнений на электрические изделия может возникнуть утечка изоляции между заряженными частями различной полярности или между заряженными частями и заземленным металлом.Созданная дуга может вызвать сбой и короткое замыкание электрического прибора, коррозия материала из-за разряда, и даже приводит к пожару.

Испытание следов утечки представляет собой деструктивное испытание, проводимое на изоляционных материалах для моделирования вышеуказанной ситуации.Эксперимент заключается в применении определенного напряжения и сбросе определенного объема загрязненной жидкости (00,1% NH 4 CL) на фиксированной высоте (35 мм) в течение 30 секунд на поверхности твердого изоляционного материала, между платиновыми электродами определенного размера ((2 мм × 5 мм),для оценки толерантности поверхности твердого изоляционного материала под сочетанием действия электрического поля и загрязненной среды, и определить его относительный индекс отслеживания (CT1) и индекс сопротивления отслеживанию (PT1).

Подробное описание технических параметров:

Соответствует стандарту: соответствует требованиям стандарта испытаний GB/T4207.

При использовании прямоугольного платинового электрода силы, оказываемые двумя электродами на образец, составляют 1,0 ± 0,05 Н соответственно.

Применяемое напряжение может регулироваться в диапазоне 100-600 В (48-60 Гц).Когда ток утечки короткого замыкания в испытательной цепи равен или больше 0.5А, поддерживать его в течение 2 секунд, реле начнет действовать, отключить ток и сообщить, что объект испытания не квалифицирован.

Временная константа капельного устройства регулируется, точно контролируя объем капель 44-50 капель/см3 и интервал времени капель 30 ± 5 секунд.

Электрод: два прямоугольных платиновых электрода с площадью поперечного сечения 2 мм × 5 мм. Один конечный край имеет наклон 30 °.

Сила на поверхности: 1,0 ± 0,05 Н

Испытательное напряжение: 100-600В

Максимальный испытательный ток: 3A

Расстояние между двумя электродами: 4,0 мм

Устройство сбрасывания: интервал времени сбрасывания может быть установлен произвольно

Объем испытательной камеры: 0,5 м3, глубина 60 х ширина 95 х высота 90 см.

Внешние размеры: глубина х ширина х высота: 61x 120x 105 см

Материал внешней коробки: зеркальная нержавеющая сталь.
