Устройство для испытания радиационного теплового потока для покрытий пола

DX8401 Устройство для испытания радиационного потока тепла для напольных материалов 12w

Сфера применения:

Он подходит для испытаний покрытий для полов, которые размещены горизонтально с небольшим пламенным зажиганием в определенных условиях и подвергаются воздействию наклонного поля теплового излучения.Подходит для всех видов напольных материаловУстройство может реагировать на сгорающие свойства облицовочного материала.включая используемый субстрат, и изменения в материале подложки, материале подслоя или других аспектах дорожного покрытия могут повлиять на результаты испытаний,и используется для испытания и описания характеристик сгорания мостового материала в парной тепловой реакции на возгорание в лабораторных условиях контроля..

Соответствует стандарту:отвечают требованиям GB/T11785-2005 и ISO9239-1 "Определение эффективности сгорания павильонных материалов - метод источника излучения тепла".

Технические параметры:

Диапазон измерений теплового потокомера: (0-15) Kw/m2;

Точность тепловизора: ± 0,2 КВт/м2;

Точность тепловизора: < ± 3%;

диапазон измерения высокой температуры теплового излучения: 400-600 °C, точность ±0,5 °C;

Ошибка температуры черного тела: ±5°C;

скорость выхлопного дыма: (2,5±0,2) м/с;

Пропускная способность дымовых выхлопных газов: (39-85) м3/мин;

Размер пористых огнеупорных лучевых пластин: 300 mm×450 mm, выдерживает высокую температуру около 900 °C;

Термопары: бронированные термопары из нержавеющей стали типа K диаметром 3,2 мм;

Требования к распределению теплового потока: при 200 мм: (9,1±0,4) КВт/м2;

При 400 мм: (5.0±0.4) КВт/м2;

При 600 мм: (2,4±0,2) КВт/м2;

Газ сгорания: газ пропан (представляется пользователем);

Поток газа сгорания: (0,026±0,002) L/S;

Горящий фураж: наружный диаметр ¢10 мм, внутренний диаметр ¢6 мм, 35 ¢0,7 мм отверстий на трубе фуража;

Высота пламени: 60~120 мм регулируемая;

Система зажигания: высоковольтное электронное зажигание;

Мощная выхлопная система: эта машина оснащена мощным выхлопным вентилятором, когда испытание завершится, запустите систему выхлопного вентилятора, чтобы выпустить выхлопные газы наружу.

Материал контрольной коробки / коробки сгорания: с использованием высококачественной (t = 1,2 мм) 304 нержавеющей стали, обработки и формования станков с ЧПУ, форма дуги красива и щедра.

Блоторч: изготовлен нашей компанией, 304 материал из нержавеющей стали, полностью в соответствии с требованиями стандарта GB/T11785.

Другие механические части изготовлены из 304 нержавеющей стали или из материала А3, с уплотненной электропластировкой, антикоррозийной и антиржавеющей.

напряжение питания: AC220V±10%, 50 Hz;

Максимальная мощность: 5 КВт;

Размер коробки сгорания: L1420*W1200*H2300(мм)

Размер контрольной коробки: длина * ширина * высота (2,2* 1,2* 2,4) м;

Масса оборудования: 350 кг.

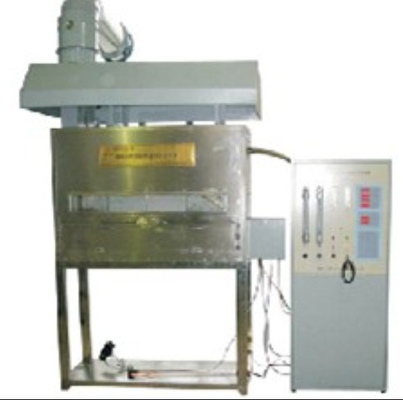

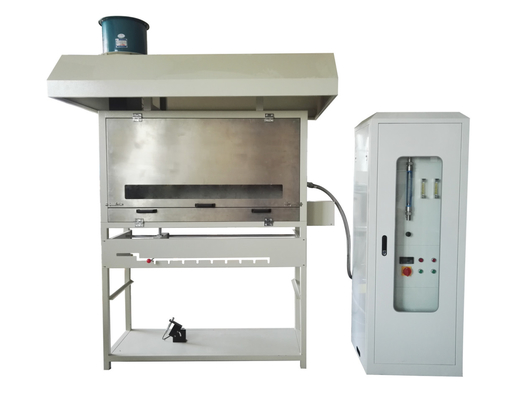

Состав оборудования: в основном оно состоит из двух частей: коробки сгорания и контрольной коробки.

Основные технические показатели:

Радиационная коробка наклонена на 30 градусов и может регулироваться

Тепловой поток входа измеряется по тепловому потоку входа

Скорость потока газа в дымовой трубе составляет (2,5±0,2) м/с

Температура воды составляла 15-25 градусов.

Поток излучения в 9 точках панели излучения должен соответствовать соответствующим спецификациям (см. стандартные требования).

Выхлопный вентилятор бесконечно регулируется

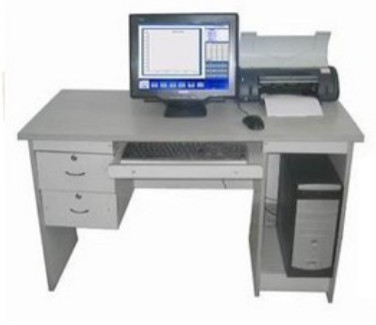

Особенности: компьютерное управление; автоматическое измерение времени; печать записей обработки данных;

Точность измерения времени: < 1 с/ч;
