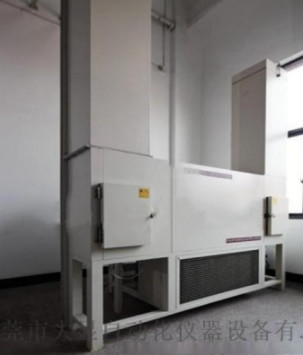

DX8416A Ветроэнергетический кабель высоко- и низкотемпературная машина для испытания торсионного сопротивления

1Сфера применения:
Он подходит для испытания торсионного сопротивления гибкого кабеля со скручивающим сопротивлением для системы ветровой энергетики или аналогичной системы с номинальным напряжением 1.8/3 кВ или ниже в условиях низкой температуры.

2- Соблюдать стандарт:
TICW1-2009 Метод испытаний торсионного тока для торсионного гибкого кабеля для производства ветровой энергии
GB/T2423.1-2001 Испытание A: метод испытания при низкой температуре, GB/T2423.2-2001 Испытание B: метод испытания при высокой температуре.

3Технические параметры:
Размер студии: 400×300×2300 мм;
Испытательный канал: 300 × 300 × 12600 мм;
Размеры: 1550×2500 мм;
Левая высота: 1720 мм;
Правая высота: 9620 мм;
Размеры левого и правого каналов: 640×54 мм;
Общая масса: около 2500 кг;
диапазон испытаний кабеля: испытание кабеля ветровой энергии ниже 35 кВ;
Температурный диапазон: -60 ~ 8 °C;
Температурные колебания: ≤ ± 0,5 °C;
Однородность температуры: ≤ ± 0,3 °C;
Время нагрева: регулируемое;
Время охлаждения: в среднем 0,7 ~ 1,0 °C/мин;
Окно наблюдения: многослойное полые высокотемпературное сопротивление (500 °C);
Стеклянное окно: (200 × 300) шкаф управления поворотом, стойка: 700 × 1300 × 1400;
Открытие двери: двери с одноразовым открытием;
панель управления: питание, дисплей контроллера, кнопка управления;
Управляющий шкаф распределения энергии: распределительная панель, выхлопный вентилятор;
Нагреватель: нагреватель крыльев из нержавеющей стали;
Установка: набор торсионных устройств для кабелей;
Дверь в проводе питания и отверстие для отвода: расположены сзади коробки.

Основная конфигурация низкотемпературной торсионной испытательной камеры для кабелей ветровой энергетики:
Окно наблюдения: многослойное полые высокотемпературное сопротивление (500 °C);
Стеклянное окно: (200 × 300) шкаф управления поворотом, стойка: 700 × 1300 × 1400;
Открытие двери: двери с одноразовым открытием;
панель управления: питание, дисплей контроллера, кнопка управления;
Управляющий шкаф распределения энергии: распределительная панель, выхлопный вентилятор;
Нагреватель: нагреватель крыльев из нержавеющей стали;
Установка: набор торсионных устройств для кабелей;
отверстие в проводе питания и отверстие для дренажа: расположены на задней стороне коробки;

Условия использования низкотемпературной торсионной испытательной камеры для ветровых кабелей:
1. место установки: земля плоская, хорошо проветриваемая, нет сильных вибраций вокруг, нет сильного влияния электромагнитного поля, нет горючих, взрывоопасных, коррозионных веществ и пыли,и есть соответствующее пространство для использования и обслуживания вокруг оборудования;
2Условия окружающей среды:
Температура: от 5 до 35 °C
Относительная влажность: ≤ 85% RH
Давление воздуха: 86 Kpa~106 Kpa
3Условия питания:
Источник питания AC380V, трехфазный четырехпровод + защитный заземляющий провод
Допустимый диапазон колебаний напряжения: AC (380 ± 38) V
Допустимый диапазон колебаний частоты: (50 ± 0,5) Гц
Сопротивление наземления провода PGND менее 4 Ω
