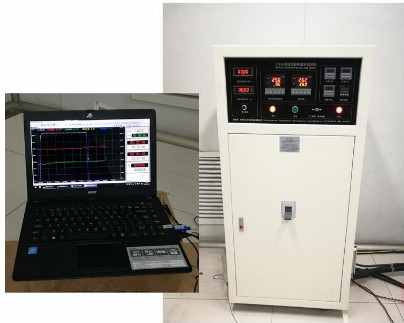

Эффективный DX8395 Кабельный тест на нагрузку на нагревательный цикл

1Сфера применения:
The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable". В то же время он может соответствовать требованиям GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840,IEC60627 для испытания циркуляционного нагрева кабелей питания и циркуляционной нагрева кабелей перед испытанием водопроницаемости.

2. Режим испытания:
1Провод и кабель регистрируют изменение температуры проводника под действием определенного тока; были зарегистрированы кривые It, Tt и I/T (t).
2Провод и кабель автоматически регулируют ток через проводник при температуре проводника; были зарегистрированы кривые It, Tt и I/T (t).

3Особенности:
При одновременном нагревании кабеля постоянной температурой или постоянном нагреве кабеля постоянным током,Он может записывать своевременное изменение тока кабеля при постоянной температуре и тока, температуры и кривой времени, и может хранить и печатать записи

4Процесс испытания и метод контроля:
1Процесс испытания:
Образцы, испытанные на ранней стадии, рассыпаются на пол лаборатории и нагреваются проводом до достижения стабильной температуры.который на 5 ~ 10 к выше максимальной температуры провода при нормальной работеДля трехядерных кабелей нагревательный ток должен проходить через все проводники.Температура проводника должна поддерживаться в пределах указанного диапазона температуры в течение не менее 2 часов в цикле нагреваПосле этого он должен быть естественным образом охлажден в воздухе в течение не менее 3 часов, пока температура проводника не достигнет 10K от температуры окружающей среды, и этот цикл 20 раз.

2Способ управления: контроллер, разработанный самостоятельно компанией, контролирует входное напряжение трансформатора, чтобы контролировать выходный ток,и в то же время использует режим выхода 4 ~ 20mA контроллера температуры для управления текущим выходом, чтобы достичь температуры испытания кабеля.
3Существуют два типа методов отбора температурных образцов:
(1) Непосредственно брать температурные образцы из пробы
(2) Если образец должен храниться для других испытаний и не может быть перфорирован для температурного отбора проб, для сравнительной загрузки используется другой кабель той же спецификации.и температура сравнительного образца нагрузки принимается в качестве обратной связи контроля тока нагрузки для контроля тока пробы

5Спецификации испытательных образцов:
Перехватить два образца кабеля с длиной 10 ~ 15 метров от готового кабеля
6Основные параметры:
1Диапазон тока: 50 ~ 3000 А
2. Испытательная температура: 0~110°C, точность измерения температуры: ±1°C
3Время нагрева: 0~9999.99H/M/S
4Время охлаждения: 0~9999.99H/M/S
5. Время цикла: 1-9999 раз может быть настроено;
7Основная конфигурация:
1Трансформатор центрального отопления, два комплекта 30 кВА:
(1) Номинальная мощность: 30 кВА;
(2) Номинальный вход: 380В, 79А, номинальный выход: 10В, 3000А;
(3) Форма трансформатора: через центр, для использования в помещении;
2Амперметр: 3000.0A/5.0A два
3- трансформатор высокого тока: 3000А, 0,5 класса;
4. PID умный стол контроля температуры: два (один для мониторинга температуры образца и другой для мониторинга температуры окружающей среды)
5Диаметр 1,5 мм, длина 150 мм, две бронированные термопары типа K (по одной общей длиной 2 м и 10 м)
6Набор программного обеспечения для испытаний, который может устанавливать раздел программы нагрева и записывать соответствующие данные и кривые
7Компьютер.
8- Управляющий шкаф: один набор
9Испытательные приборы: четыре группы
