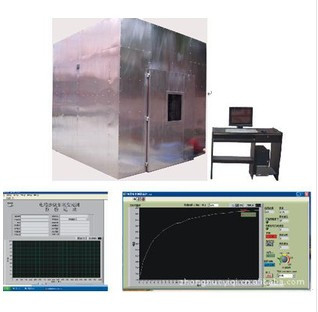

DX8330 Машина для проверки плотности дыма проводов и кабелей

Машина для испытания плотности дыма проводов и кабелей DX8330

Сфера применения: в основном используется для определения концентрации дыма, выделяемого кабелями и оптическими кабелями во время сгорания при определенных условиях.

Соответствие стандартам: Соответствие требованиям GB/T17651.1-1998 и стандарты испытаний IEC61034-1-2 "Измерение плотности дыма кабелей и оптических кабелей в особых условиях сгорания".

Основные характеристики: эта испытательная машина включает в себя профессиональные знания в механических, оптических и электронных аспектах.с такими преимуществами, как разумная структура, стабильная производительность и простая эксплуатация; операционный интерфейс Windows XP, стиль LabVIEW и комплексный механизм безопасности.Результаты измерений отображаются в режиме реального времени и динамически рисуется идеальная кривая.Данные могут быть сохранены, восстановлены и распечатаны, а отчеты могут быть напечатаны непосредственно.
Принцип: Система оптического измерения плотности дыма для горящих кабелей или оптических кабелей в определенных условиях состоит из источника света, приемника кремниевых фотоэлементов и компьютерной системы.Свет, генерируемый источником света проходит через 3m × 3m × 3m плотность дыма лаборатории образует равномерный луч света с диаметром 1.5m±0.1m на стене напротив источника света, и фотоэлемент, установленный в центре луча, обнаруживает интенсивность луча от источника света.При большом количестве дыма в камере сгорания из-за сжигания кабелей или оптических кабелей, дым поглощает часть фотоэлектрической энергии, ослабляя интенсивность луча кремниевой фотоэлементы.может быть рассчитана проницаемость Tt с линейным ответом относительно исходного 100%.

Камера сгорания: вся кубическая камера сгорания закреплена на квадратной скобке из нержавеющей стали толщиной 1,5 мм SUS304.

Размер камеры сгорания: 3M x 3M x 3M, общей площадью 27 кубических метров. Это может быть конструкция из кирпичной стены или конструкция из стальной плиты, выбранная заказчиком;

Структура оборудования: на передней стороне имеется стеклянное окно наблюдения, а на противоположных стенах с обеих сторон установлено прозрачное уплотнительное окно размером 100 мм х 100 мм,позволяет проходить световой луч горизонтального светоизмерительного устройстваВысота центра уплотнительного окна от земли составляет 2150 мм. Внизу имеется несколько вентиляционных отверстий, с вентиляционными отверстиями размером 100х500 мм (50 квадратных сантиметров).Нижняя часть оснащена шестью колесами, а верхняя часть шести колес оснащена выхлопными вентиляторами..

Система оптического измерения:
Источник света: импортированная кварцевая галогенная лампа, номинальная мощность: 100 Вт, номинальное напряжение: 12 В, номинальное освещение: 2000-3000 Лм

Приемник: это кремниевая фотоэлементная батарея с светопроницаемостью 0%, что означает отсутствие света,и светопроницаемость 100%, указывающая на полное прохождение света без препятствийСпектральный ответ совпадает со спектрофотометром Международного комитета по освещению (CIE).

Установка: установка на одном конце трубы длиной 150 см с пылестойким окном на другом конце.

Проницаемость света 0% означает отсутствие пропускания света, а проницаемость света 100% означает полный пропуск света без препятствий.

Стандартный источник зажигания: источник зажигания 1,0 л алкоголя. Конфигурация: этанол 90%, метанол 4%, вода 6%

Поднос с алкоголем (лодка с горением): изготовлен из нержавеющей стали толщиной 1,0 мм, с нижней поверхностью 210x110 мм, верхней поверхностью 240x140 мм и высотой 80 мм,

Положение установки: высота лотки с алкоголем от земли составляет 100 мм, что позволяет циркулировать воздуху.

Смешивание дыма: использование настольного вентилятора для равномерного распределения дыма в камере сгорания.и объем воздуха 7 кубометров в минутуВо время эксперимента воздух вдыхался горизонтально вентилятором.

Испытание на пустом месте: целью является регулирование температуры внутри камеры сгорания до установленной температуры,и сжечь спиртовую лампу, чтобы достичь температуры 25 ± 5 °C в камере сгорания.

Устройство измерения температуры: датчик температуры устанавливается на высоте 1,5 метра от земли и 0,5 метра от стены внутри двери.
Случайные аксессуары: включая набор программного обеспечения для измерения проницаемости, которое может выводить кривые и отчеты.

Включая один компьютер и один принтер каждый: Компьютер оснащен маркой Lenovo следующим образом: процессор: E4300 Основная плата: Asus P5KPL Память: Kingston 2G; Дисплей жесткого диска 160G: 15-дюймовый ЖК-накопитель:DVD от SamsungВключая систему выхлопного дыма из нержавеющей стали (с использованием сильного выхлопного дыма и электрического переключателя управления, как показано на рисунке)

Предлагаемые размеры для помещения этого прибора в лабораторию: высота 4,5 м x глубина 4 мx длина 6 м

Требование по температуре в лабораторной комнате: 25±5°C

Условия использования в окружающей среде: плоская земля, хорошая вентиляция, свободные от горючих, взрывоопасных, коррозионных газов и пыли; не имеется близлежащего источника сильного электромагнитного излучения;Оставьте надлежащее пространство для обслуживания вокруг оборудования.

Температура: 5°C ~ 30°C.
Давление воздуха: 86-106 кПа.
Источник питания: AC220V/50HZ.
Допустимый диапазон колебаний напряжения: 380 V ± 10%.
Допустимый диапазон колебаний частот: 50 Hz ± 1%.

Пользователи должны настроить соответствующие переключатели воздуха и питания для оборудования на месте установки.и этот переключатель должен быть независимым и предназначенным для использования этого оборудования.

Когда оборудование не работает, температура окружающей среды должна поддерживаться в пределах 0-45°C
1Оптическое измерительное устройство:
А. Импортируемая кварцевая галогенная лампа с источником света: номинальная мощность: 100 Вт, номинальное напряжение: 12 В, номинальное освещение: 2000-2000-
3000Lm
B. Приемник: это кремниевая фотоэлементная ячейка с светопроницаемостью 0%, что означает, что свет не проходит через нее.и светопроницаемость 100%, указывающая на полное прохождение света без препятствий.
2Стандартный источник зажигания:
A. Источник зажигания - 1,0 л алкоголя
B. Алкогольная поднос: из нержавеющей стали, с нижней поверхностью 210110 мм, верхней поверхностью 240140 мм и высотой 80 мм из кварцевого стекла,
3Смешивание дыма: использование настольного вентилятора для равномерного распределения дыма в камере сгорания.
4. Испытание на пустом месте: сжигание спиртовой лампы для достижения температуры 25 ± 5 °C в камере сгорания.
5Устройство измерения температуры: датчик температуры устанавливается на высоте 1,5 м от земли и 0,5 м от стены внутри двери.
6В комплекте содержится набор программного обеспечения для измерения проницаемости, который может выводить кривые и отчеты.
7Включая один компьютер (принтер самообслуживания)
