DX8321 Устройство для испытания на дождь с катушкой с углом соприкосновения 120° IPX3

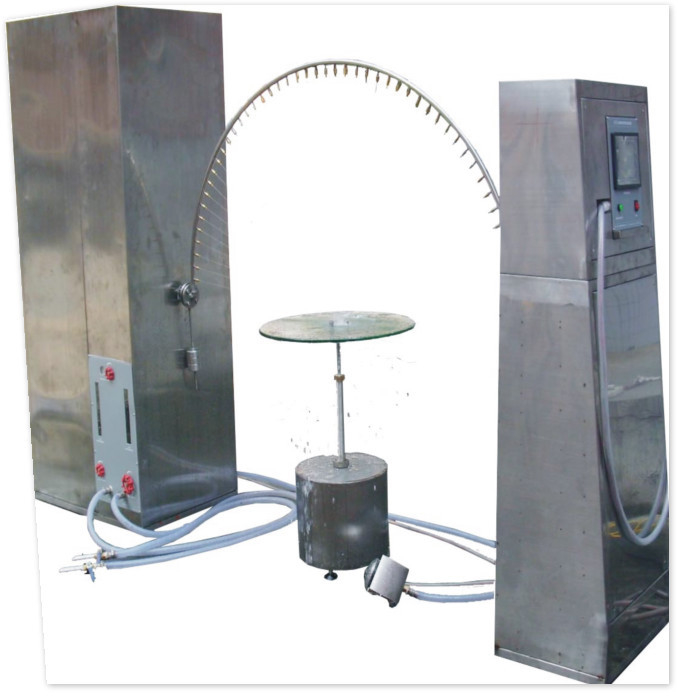

Устройство для испытания дождя из маятниковой трубы DX8321

Технические требования к оборудованию для испытаний на дождь

1- Соблюдать стандарты:

Разработано и изготовлено оборудование для испытаний на дождь GB4208-93, GB10485, GB2423, 38-90, GB4706.32-2004 и IEC60529-2001 "Уровень защиты помещений (IP-код),и подходят для испытания водонепроницаемости электрических изделий со вторым номером характеристик 3 и 4 (IPX3, X4).

2. Основные технические параметры оборудования

1. Напряжение, используемое оборудованием AC 220V±10%; частота: 50Hz±5%

2Размер колеблющейся трубы: R=1200 мм, соответствовать использованию 1300*800*800 мм продуктов образцов

3. Материал гибкой трубы: нержавеющая сталь SUS304 (внешний диаметр ≥ 19 мм, толщина стенки ≥ 2 мм);

4Диаметр капельного отверстия: ¢0,4 мм, количество отверстий: 50 отверстий IPX3, 75 отверстий IPX4

5Общий поток воды: IPX3: 3,5 л/мин; IPX4:50,3 л/мин

6Угол насадки: 120 градусов (IPX3), 180 градусов (IPX4)

7Угол между IPX3 и IPX4 может быть преобразован и заменен (метод испытания в трехуровневой и четырехуровневой гидроизоляции)

8Угол поворота 120 градусов (IPX3), 360 градусов (IPX4)

9Диапазон регулировки объема воды: ≥0-10 л/мин (конфигурируемый)

10. Время колебания (2X120 градусов) во время теста PX3 составляет 4 с; время колебания (2X180 градусов) составляло 12 секунд во время теста IPX4

11Скорость потока каждого водонасоса составляет 0,07 л/мин (регулируемая), а приток показывает прямое чтение

12Время испытания: 0-999 мин (настраивается)

13Диаметр проигрывателя: ≥1600 мм (с регулировкой высоты); нагрузка проигрывателя: ≥200 кг

14. Скорость вращающего устройства: может быть установлена

15. Поток воды может быть прямо отображен; давление распыления воды может быть прочитано непосредственно при помощи датчика или электронного дисплея

16. PLC + шаговый мотор + сенсорный экран (PLC + шаговый мотор + сенсорная система управления экраном: угол вращения, скорость вращения и время испытания могут устанавливаться непосредственно на сенсорном экране)

17После завершения испытания вода в водопроводе может быть автоматически удалена.

18Основное тело оборудования открытой колонны изготовлено из нержавеющей стали SUS304

19. предоставить сертификат проверки третьей стороны для предоставленного оборудования.

3Другие требования:

Поставщик предоставляет бесплатную установку, пуск в эксплуатацию и обучение.
