Подробная информация о продукте:
|
Сфера применения: | Подходит для минерально-изолированных кабелей с номинальным напряжением не более 450/750 В | Стандартный: | BS6387 |
---|---|---|---|
Испытательное напряжение: | 200-1000V | Температура испытательного пламени: | c. 650°C±40°C |
Выделить: | DX8515 Пробная машина для испытания сжигания дождя,Машина для испытаний сжигания дождя,Ударная вибрационная испытательная машина для сжигания дождя |

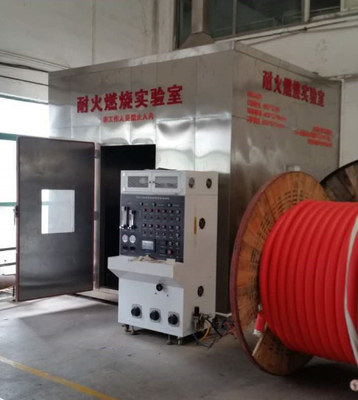

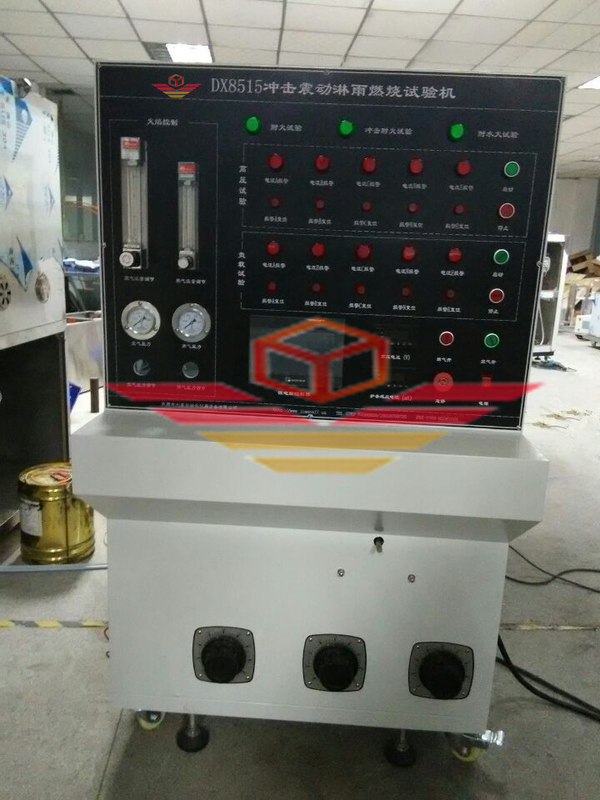

DX8515 Ударная вибрационная испытательная машина для сжигания дождя
Введение:
Требования к производительности этой испытательной машины включают испытание огнестойкости, испытание огнестойкости на водяном распылении и испытание механического огнестойкости.Подходит для минерально-изолированных кабелей с номинальным напряжением не более 450/750 В, и может поддерживать целостность цепи в течение длительного времени в условиях пламени.
Соответствует стандартам:
Соответствует требованиям стандарта испытаний британского стандарта огнеупорных кабелей BS6387 "Спецификация требований к производительности кабелей для поддержания целостности цепи в условиях пожара".
Состав оборудования:
Испытание огнестойкости: испытательная стойка огнестойкости включает следующие части: систему поддержки кабеля, устройство непрерывного обнаружения, источник тепла и т.д.

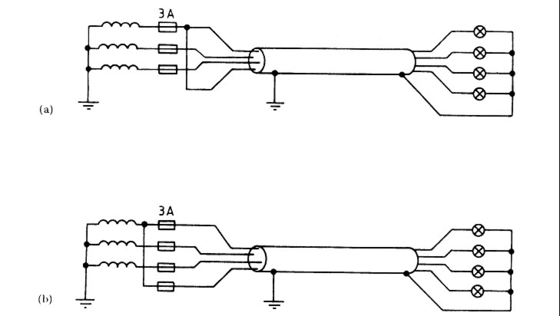

2Устройство непрерывного обнаружения: во время испытания ток должен проходить через все ядра кабеля.один трехфазный звездный трансформатор или три однофазных трансформатора (или один однофазный трансформатор), если испытание проводится на одноядерном кабеле), и имеет достаточную емкость для поддержания максимально допустимого тока утечки 3A при испытательном напряжении.Подключите лампу к каждому середине провода на другом конце кабеля и зарядить ток близко к 0.25А при номинальном напряжении кабеля.
3Источник тепла:
3. Температура и время испытания пламени: (см. уровень сгорания BS6387)
A 650 °C ± 40 °C -3 часа
B 750 C ± 40 °C -3 часа
C 950. C ± 40 °C -3 часа
S 950. C ± 40 °C -20 минут
4Образец: Образец представляет собой участок готового продукта длиной не менее 1200 мм, с каждым концом которого удалены 100 мм оболочки и крышки.Провода на обоих концах кабеля должны быть соединены электрически.
5Испытательное напряжение: 200-1000 В
* BS6387 класс огнестойкости требует прохождения экспериментов горизонтального сгорания, экспериментов с распылением воды и экспериментов с механическим ударом вибрации сгорания.
Испытание горизонтального сгорания: классы A 650 °C/3h, B 750 °C/3h, C 950 °C/3h и S 950 °C/3min.Уровень указывает на отсутствие повреждения после сжигания на уровне напряжения 300 вольт в течение 3 часов при 650 °C; уровень B означает отсутствие повреждения после сжигания на уровне напряжения 300 вольт в течение 3 часов при 750 °C; уровень C означает отсутствие повреждения после сжигания на уровне напряжения 300 вольт в течение 3 часов при 950 °C;Уровень S указывает на отсутствие повреждения после сжигания на уровне напряжения 300 вольт в течение 3 минут при температуре 950 °C.
Испытание сжигания на распыле воды: разделены на уровни W, что указывает на то, что не происходит отказ после применения 300 вольт напряжения для сжигания в течение 15 минут, а затем опрыскивания водой для сжигания в течение 15 минут.
Испытание сгорания при ударных вибрациях: разделить на X уровень 650 °C/15min, Y уровень 750 °C/15min и Z уровень 950 °C/15min.Уровень X представляет собой вибрацию механического удара без сбоя в течение 15 минут каждые 30 секунд при применении напряжения 300 вольт при сжигании при температуре 650 °C.; уровень Y указывает на применение напряжения 300 вольт при 750 °C во время сгорания и механические вибрации удара каждые 30 секунд в течение 15 минут без сбоя;Уровень Z относится к вибрации механического удара каждые 30 секунд в течение 15 минут без сбоя при применении напряжения 300 вольт при температуре 950 °C во время сжиганияСамая высокая модель уровня, требуемая BS6387, - это CWZ.
2Испытание на водостойкость и огнестойкость:система поддержки кабеля, устройство непрерывного обнаружения, источник тепла

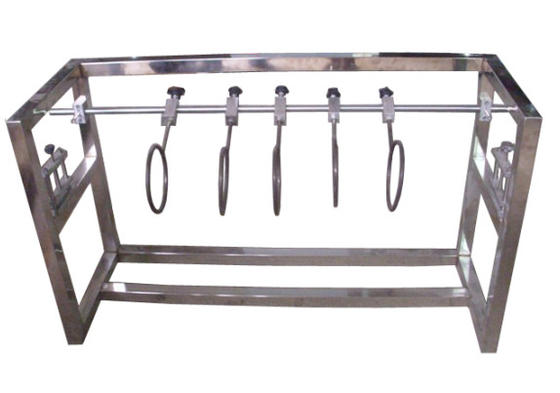

1Система поддержки кабеля: кабель соединен с металлической скобкой, состоящей из двух жестких плит шириной 25 мм, которая закрепляется металлическими зажимами с расстоянием 200 мм.Кабель соединен с скобкой, как показано на рисунке 3, и все металлические рамы заземлены.
2Устройство непрерывного обнаружения: во время испытания позволить току проходить через все ядра кабеля, три однофазных трансформатора,и имеют достаточную емкость для поддержания максимально допустимого тока утечки 3A при испытательном напряжении. Подключите лампу к каждому из основных проводов на другом конце кабеля и загрузите ток, близкий к 0,25A при номинальном напряжении кабеля.
3Источник тепла:
3, Механическая вибрация и огнестойкость: включая следующие части устройства испытания, закрепление компонентов в соответствующих положениях рамы с отверстиями.
Кабель крепится на вертикальную стену и крепится на стальную пластину с использованием теплостойких и негорючих материалов;Трансформатор подключает предохранитель к лампе, чтобы указать, что схема непрерывна; Вибрационное устройство; источник тепла.
1. Стены и их монтаж:Стена состоит из теплостойких и огнеупорных материалов и закреплена на двух горизонтальных стальных балки, одна в верхней части доски и другая в нижней части доски.Эта доска примерно 900 мм в длину, 300 мм в ширину и 9 мм в толщину, а общий вес стены (т.е. доски с поддерживающей рамой) составляет 10 ± 2 кг. Каждая стальная балки представляет собой квадратную стальную трубу длиной приблизительно 1 м и 25 мм.Если требуется заполнительный материалВерхняя стальная балки должна быть закреплена на пластинке так, чтобы ее верхняя поверхность была сплоченной с верхним краем пластинки.Каждая стальная балки и плиты имеет горизонтальное отверстие на внешнем краю, а его точное положение определяется конкретными требованиями к подпорной подставке и подпорной раме.с диаметром около 32 мм и толщиной 20 мм,.
2.Устройство непрерывного обнаружения:Во время испытания, позвольте току пройти через все ядра кабеля, три однофазных трансформатора,и имеют достаточную емкость для поддержания максимально допустимого тока утечки 3A при испытательном напряжении. Подключите лампу к каждому из основных проводов на другом конце кабеля и загрузите ток, близкий к 0,25A при номинальном напряжении кабеля.
3.Источник тепла:
Тепло: ленточный горелка длиной 400 мм может сжигать образцы кабеля до 400 мм. Монтаж горелки может регулироваться, чтобы обеспечить яркий огонь с температурой 650 ± 40 ° C,
Измерение температуры: бронированный термометр диаметром 2 мм, с секцией термометра, проходящей через стену, которая находится на расстоянии от 8 до 10 мм от стены.Температуру измеряют следующей процедурой:: на одном конце низкоуглеродистого стального стержня привязан термометр диаметром 3 мм ± 5% и длиной 300 мм, чтобы он мог измерять температуру стержня.Подержите палку и приблизиться к пламени, чтобы сохранить расстояние от 40 до 50 мм от пламениПри температуре пламени 950 °C температура стального стержня может достигать 400 °C за 10-20 секунд.температура стержня может достигать 400 ° C в 20s к 40s
4Температура и время испытательного пламени: температуру испытания необходимо выбрать из следующей таблицы:
X 650 ± 40 °C
Y 750 ± 40 °C
Z 950 ± 40 °C
4Вибрационное устройство: Вибрационное устройство состоит из низкоуглеродистой стальной стержни (диаметр 25 мм ± 5%, длина 600 мм ± 5%).Продольная секция стержня параллельна стене и 200 мм выше верхней части стены. вал разделяет его на две части, 200 мм и 400 мм, с более длинной частью, обращенной к стене.как показано на рисунке 5.

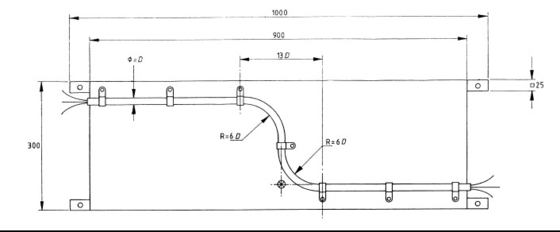

5. Образец: Образец представляет собой участок кабеля длиной не менее 1200 мм, из каждого конца которого удалены 100 мм оболочки и крышки.Провода на обоих концах кабеля должны быть правильно подготовлены в соответствии с электрическими соединениями и рекомендациями производителя. кабель должен быть согнут на две секции, которые примерно равны в длину и параллельны от середины. диаметр изогнутой части 6D,где D - внешний диаметр кабеляФормировать кабель в форме Z с горизонтальным расстоянием 13D между фиксированными концами, как показано на рисунке 6.
6Кабель должен быть прикреплен к стене медными зажимами, а установка специальных кабелей должна производиться производителем.Зажим должен быть закреплен на двух изогнутых частях кабеля, при этом средняя часть изгиба вертикальна: в части, где кабель становится горизонтальным, расстояние между соседними зажимателями равно, примерно 150-200 мм.
