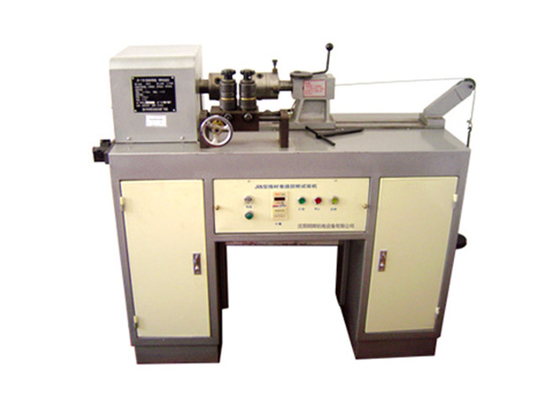

DX8440 Проверка торсионности обмотки проволоки

DX8440WИспытание вращения обмоткиr

Введение продукта:В основном подходит для проведения испытаний на торсию и обмотку медных стержней, алюминиевых стержней и стальных проводов при указанной скорости торсирования.Он также может быть применен к прочности скручивания различных металлических проводов и количество раз краски пленки эмалированных проводов может выдержать скручивание.

Метод испытания:Метод испытания заключается в том, чтобы застегнуть оба конца пробной части и закрепить один конец на месте.при этом непрерывно крутить другой конец 360 о назад и вперед, пока пробный кусок не ломается или пленка краски на эмалированной проволоке не отступает, излагая проводник и записывая его сопротивление скручиванию.

Соответствие стандартам:Соответствовать требованиям испытательных стандартов GB4909.4-2009 и GB4909.7-2009.

Технические параметры:

Диаметр пробы: медный стержень φ 8 мм или меньше, стальная проволока Ф ниже 3 мм

Диапазон скоростей торсации: (10, 30, 60) р.мин.

Расстояние между зажимами: 0-500 мм

Действие фиксатора: тип шкива

Диапазон обмотка: алюминиевая проволока, Ф 3 мм до 6 мм с использованием ствола ядра, Рекомендуется вручную обмотать стальные проволоки ниже Ф3 мм; Ниже Ф4 мм

Диапазон стержней: φ1mm,φ2mm,φ3mm,φ4mm,φ5mm,φ6mm,φ8mm,φ10mm,φ12mm,φ14mm,φ16mm

Внешние габариты: 1400 mmx530 mmx1100 mm

Источник питания: AC 220V 50/60Hz 4A

1,Объем испытания на торсию

1Мощность: DC/1HP

2. Управление фиксатора: тип прицепа

3Расстояние между зажимами: 0-500 мм

4Скорость: 6~60 оборотов/мин, может устанавливаться произвольно

5Время вращения: 0-999999, может быть настроено произвольно

6Применяемая нагрузка: 5 кг, 10 кг, 15 кг.

7Объем (W × D × H) 130 × 55 × 100 см

2, Испытательный участок намотки:

1Диаметр ствола ядра: ¥1.25 ¥19.00 мм

2Диаметр образца: алюминиевая проволока ¥ 1,25-¥ 6,00 мм, стальная проволока ¥ 1,25-¥ 3,80 мм

3Скорость вращения шпинделя: ≤ 8 р/мин, расстояние передвижения головы правого вала: ≥ 40

4Мотор: мощность 0,75 кВт

5Вес: 10 кг, 5 кг, 2 кг, 1 кг.

Эта машина является испытательной машиной для испытания прочности и сцепления стальных алюминиевых проводов, отвечающей требованиям GB/4909.7 "Методы испытаний для голых проводов - испытание обмотки".Измерительный прибор, используемый для намотки и скручивания алюминиевой проволоки, стальные провода, стальные стержни и стальные алюминиевые провода.
