Подробная информация о продукте:
|
| Сфера применения: | В основном используется для определения концентрации дыма, выделяемого кабелями и оптическими кабеля | Стандартный: | GB/T17651.1 ¦2-1998、IEC61034-1~2 |
|---|---|---|---|
| Температура: | 5℃~30℃ | Давление воздуха: | 86-106Kpa |
| Силовое питание: | AC220V/50HZ | Размер допустимых колебаний напряжения: | 380В ± 10% |
| Допустимый диапазон колебаний частоты: | 50 Гц ± 1% | ||
| Выделить: | Измеритель плотности дыма проводов и кабелей,DX8330 Машина для измерения плотности дыма,Оборудование для испытания проводов. Дымообразование |
||

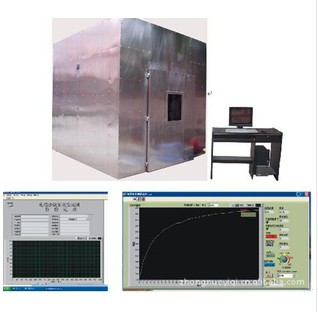

DX8330 WМашина для испытания плотности дыма при горении проводов и кабелей
![]()
Область применения: В основном используется для определения концентрации дыма, выделяемого кабелями и оптическими кабелями при горении в специфических условиях.
Соответствие стандартам: Соответствует требованиям стандартов испытаний GB/T17651.1-1998 и IEC61034-1-2 "Измерение плотности дыма кабелей и оптических кабелей в специфических условиях горения".
Основные характеристики: Данная испытательная машина требует профессиональных знаний в области механики, оптики и электроники. Это интегрированный продукт механических и оптоэлектронных технологий с такими преимуществами, как разумная конструкция, стабильная производительность и простота эксплуатации; компьютерный интерфейс, стиль LabVIEW и комплексный механизм безопасности. Во время испытания результаты измерения отображаются в реальном времени и динамически строится соответствующая кривая. Данные могут быть сохранены навсегда, извлечены и распечатаны, а отчеты могут быть напечатаны напрямую.
Принцип: Система оптического измерения плотности дыма при горении кабелей или оптических кабелей в специфических условиях состоит из источника света, кремниевого фотоэлемента-приемника и компьютерной системы. Свет, генерируемый источником света, проходит через лабораторный бокс для измерения плотности дыма размером 3м х 3м х 3м, образуя равномерный луч света диаметром 1,5м ± 0,1м на стене, противоположной источнику света, а фотоэлемент, установленный в центре луча, обнаруживает интенсивность луча от источника света. Когда в камере сгорания образуется большое количество дыма из-за горения кабелей или оптических кабелей, дым поглощает часть фотоэлектрической энергии, ослабляя интенсивность луча кремниевого фотоэлемента. Обрабатывая данные с помощью компьютерной системы, можно рассчитать коэффициент пропускания Tt с линейной реакцией относительно начальных 100 процентов.
Камера сгорания: Вся кубическая камера сгорания закреплена на квадратном кронштейне из нержавеющей стали SUS304 толщиной 1,5 мм.
Размер камеры сгорания: 3м x 3м x 3м, общий объем 27 кубических метров. Может быть выполнена из кирпичной кладки или стальных плит по выбору заказчика;
Конструкция оборудования: Спереди имеется стеклянное смотровое окно, а на противоположных стенах с обеих сторон установлены прозрачные герметизирующие окна размером 100 мм x 100 мм, позволяющие проходить лучу света горизонтального измерительного устройства. Высота центра герметизирующего окна от земли составляет 2150 мм. Внизу имеется несколько вентиляционных отверстий размером 100x500 мм (50 квадратных сантиметров). Внизу установлено шесть колес, а над шестью роликами установлены вытяжные вентиляторы.
Система оптических измерений:
Источник света: импортная кварцевая галогенная лампа, номинальная мощность: 100 Вт, номинальное напряжение: 12 В, номинальный световой поток: 2000-3000 Лм
Приемник: Кремниевый фотоэлемент с коэффициентом пропускания света 0% означает отсутствие проходящего света, а коэффициент пропускания света 100% означает полное прохождение света без препятствий. Спектральная характеристика соответствует спектрофотометру Международной комиссии по освещению (CIE).
Установка: Устанавливается на одном конце трубы длиной 150 мм с пылезащитным окном на другом конце. Внутренняя стенка трубы глянцево-черная и антибликовая.
Коэффициент пропускания света 0% означает отсутствие проходящего света, а коэффициент пропускания света 100% означает полное прохождение света без препятствий.
Стандартный источник воспламенения: Источником воспламенения является 1,0 л спирта. Состав: этанол 90%, метанол 4%, вода 6%
Спиртовой лоток (горелка): изготовлен из нержавеющей стали толщиной 1,0 мм, с нижней поверхностью 210x110 мм, верхней поверхностью 240x140 мм и высотой 80 мм,
Положение установки: Высота спиртового лотка от земли составляет 100 мм, обеспечивая циркуляцию воздуха.
Перемешивание дыма: Используется настольный вентилятор для равномерного распределения дыма в камере сгорания. Высота оси вентилятора над землей составляет 250 мм, над стеной - 500 мм, а объем воздуха - 7 кубических метров в минуту. Во время эксперимента воздух выдувался горизонтально вентилятором.
Пустой тест: Цель состоит в том, чтобы отрегулировать температуру внутри камеры сгорания до заданного значения и сжечь спиртовую лампу для достижения температуры 25 ± 5 °C в камере сгорания.
Устройство измерения температуры: Датчик температуры установлен на высоте 1,5 метра от земли и 0,5 метра от стены внутри двери. Мониторинг температуры в лаборатории.
Случайные аксессуары: включая комплект программного обеспечения для измерения коэффициента пропускания, которое может выводить кривые и отчеты. См. рисунки 1 и 2.
Включая один компьютер и один принтер каждый: Компьютер оснащен следующими комплектующими: Процессор: E4300 Материнская плата: Asus P5KPL Память: Kingston 2G; Жесткий диск 160G Дисплей: 15-дюймовый ЖК-экран Привод: Samsung DVD; Включая систему вытяжки дыма из нержавеющей стали. (Используется мощная вытяжка дыма и управление электрическим переключателем, как показано на рисунке)
Предлагаемые размеры для размещения этого прибора в лаборатории: высота 4,5 м x глубина 4 м x длина 6 м
Требования к температуре в лабораторном помещении: 25 ± 5 °C
Условия эксплуатации: ровный пол, хорошая вентиляция, отсутствие легковоспламеняющихся, взрывоопасных, коррозионных газов и пыли; отсутствие сильных источников электромагнитного излучения поблизости; достаточное пространство для обслуживания вокруг оборудования.
Температура: 5 °C ~ 30 °C.
Давление воздуха: 86-106 кПа.
Источник питания: AC220V/50HZ.
Допустимый диапазон колебаний напряжения: 380 В ± 10%.
Допустимый диапазон колебаний частоты: 50 Гц ± 1%.
Пользователи обязаны установить на месте установки соответствующую по мощности воздушную и силовую автоматические выключатели для оборудования, и этот выключатель должен быть независимым и выделенным для использования данного оборудования.
Когда оборудование не работает, температура окружающей среды должна поддерживаться в пределах 0-45 °C
1. Оптическое измерительное устройство:
A. Импортная кварцевая галогенная лампа с источником света: номинальная мощность: 100 Вт, номинальное напряжение: 12 В, номинальный световой поток: 2000-
3000 Лм
B. Приемник: Кремниевый фотоэлемент с коэффициентом пропускания света 0% означает отсутствие проходящего света, а коэффициент пропускания света 100% означает полное прохождение света без препятствий.
2. Стандартный источник воспламенения:
A. Источником воспламенения является 1,0 л спирта
B. Спиртовой лоток: изготовлен из нержавеющей стали, с нижней поверхностью 210x110 мм, верхней поверхностью 240x140 мм и высотой 80 мм из кварцевого стекла,
3. Перемешивание дыма: Использование настольного вентилятора для равномерного распределения дыма в камере сгорания.
4. Пустой тест: Сжигание спиртовой лампы для достижения температуры 25 ± 5 °C в камере сгорания.
5. Устройство измерения температуры: Датчик температуры установлен на высоте 1,5 метра от земли и 0,5 метра от стены внутри двери.
6. В комплект входит набор программного обеспечения для измерения коэффициента пропускания, которое может выводить кривые и отчеты.
7. Включая один компьютер (принтер предоставляется самостоятельно)
