Подробная информация о продукте:
|
| Стандартный: | АСТМ D2275-14 | Сфера применения: | Совместимая с научными исследовательскими учреждениями, разработанная система тестирования на стойко |
|---|---|---|---|
| Дистанционирование электрода: | 100 мм | Количество электродов: | 5 |
| Номинальное входное/выходное напряжение: | 200В/50КВ | Номинальный входной/выходной ток: | 20A/0.04A |
| Температурный диапазон: | -10 °C ~ 150 °C может быть установлен | Диапазон влажности: | 20-98% RH |
| Выделить: | AC/DC Corona Test Machine для тестирования старения,Испытательная машина для старения проводов Corona,Оборудование для испытаний проводов на корону переменного/постоянного тока |
||
Машина для испытаний на старение от коронного разряда переменного и постоянного тока DX8427A
![]()
Экспериментальный анализ старения силиконовой резины под действием коронного разряда, исследование характеристик старения от коронного разряда переменного и постоянного тока, экспериментальное оборудование для старения композитных изоляционных материалов под действием коронного разряда, система испытаний на старение органических изоляционных материалов под действием коронного разряда, система камеры для испытаний на старение под действием коронного разряда,
Обзор оборудования:
Разработанная система испытаний на устойчивость к старению твердых изоляционных материалов под действием коронного разряда, подходящая для научно-исследовательских учреждений, может обеспечивать различные условия испытаний на коронный разряд и одновременно проводить испытания на старение под действием коронного разряда на 5 образцах. В то же время система может использоваться для испытаний твердых изоляционных материалов на прочность при напряжении против коронного разряда; Может проводить систематические экспериментальные исследования явления старения под действием коронного разряда силиконовой резины HTV в различных условиях. В то же время ожидается, что разработка этой системы предоставит стандартную испытательную платформу для отечественных исследований устойчивости твердых изоляционных материалов к старению под действием коронного разряда, что поможет в проведении исследований характеристик устойчивости к старению под действием коронного разряда различных твердых изоляционных материалов.

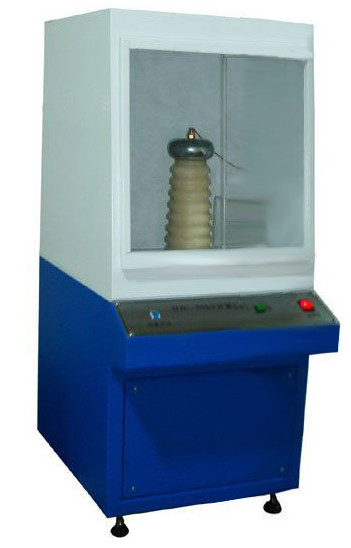

Основные компоненты: 1) Устройство генерации коронного разряда, 2) Система измерения, 3) Система защиты, 4) Система контроля и мониторинга окружающей среды. Фактическое устройство системы испытаний на устойчивость к старению под действием коронного разряда для твердых изоляционных материалов показано на физическом чертеже на Рисунке 1
Эталонные стандарты оборудования:
См. американский стандарт ASTM D2275-14 "Стандартный метод испытаний поверхностной стойкости к напряжению твердых электроизоляционных материалов к частичному разряду (коронному разряду)".
Технические параметры:
(1) Устройство генерации коронного разряда:
1. Использование испытательного трансформатора без коронного разряда промышленной частоты YDT-5/50, диапазон напряжения: 0-50 кВ
2. Регулятор напряжения автоматически возвращается к нулю после срабатывания защиты;
3. Закрытие в нулевом положении, с автоматическим повышением и понижением напряжения;
4. Импортный протектор утечки, надежная защита личной безопасности;
5. Функции защиты от перегрузки по току, по порогу и другие функции безопасности;
6. Отображение напряжения и тока, точность измерения ± 0,2%, поддержание напряжения пробоя;

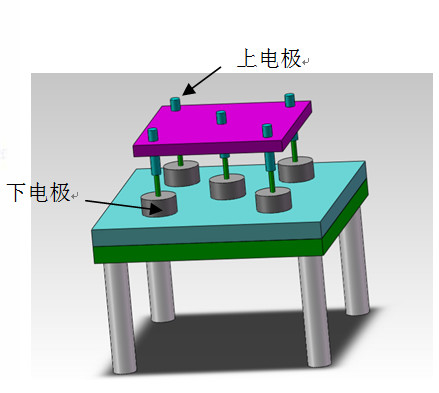

7. Экспериментальный электрод: Электрод использует традиционный режим иглы и пластины для имитации коронного разряда на кончике в полевых условиях. В качестве верхнего электрода используется электрод из нержавеющей стали с радиусом кривизны 0,2 мм, а в качестве нижнего электрода используется медный пластинчатый электрод диаметром 30 мм. Вся система электродов состоит из 5 комплектов электродов игла-пластина, как показано на Рисунке 3 (высоковольтные маслонаполненные конденсаторы)
8. Расстояние между электродами: 100 мм
9. Количество электродов: 5
10. Расстояние между электродом с иглой и образцом регулируется, с регулируемым расстоянием 15 мм
11. Номинальная мощность высоковольтного трансформатора: 5 кВА;
12. Номинальное входное/выходное напряжение: 200 В/50 кВ;
13. Номинальный входной/выходной ток: 20 А/0,04 А;
14. Система управления: Использование управления ПЛК
15. Пять вариантов скорости повышения напряжения: 5 В, 50 В, 100 В, 500 В, 1000, 2000 В могут быть установлены произвольно;
16. Оснащен функциями защиты от утечки, перегрузки, короткого замыкания, пробоя и высокого напряжения;
17. Компоненты прибора: состоят из регулирующего трансформатора с электрическим контактом, блока управления, защитного резистора и блока электродов;
18. Это устройство может одновременно выполнять старение под действием коронного разряда, пробой под напряжением и испытания на стойкость к напряжению;
19. Для пробоя под напряжением оснащен электродами из нержавеющей стали классов 25 и 75, а также комплектом испытательного стенда для высокотемпературных испытаний
20. Для испытаний на старение под действием коронного разряда оснащен 5 комплектами игольчатых электродов, медных пластинчатых электродов и комплектом стоек для образцов для испытаний на старение под действием коронного разряда
21. Комплект профессионального испытательного программного обеспечения
22. Комплект брендовых компьютеров с принтером:
(2) Устройства контроля окружающей среды
1. Датчик температуры: Использование высокоточного датчика P-T-100 из Тайваня
2. Метод контроля температуры и влажности: Метод контроля сбалансированной температуры и влажности (BTHC) с интеллектуальной регулировкой ПИД
3. Диапазон температур: может быть установлен от -10 ℃ до 150 ℃
4. Диапазон влажности 20-98% относительной влажности
5. Точность контроля температуры и влажности: ± 0,2 ℃; ± 2,5% относительной влажности
6. Равномерность внутри камеры температуры и влажности: ± 0,5 ℃ ~ ± 0,2 ℃; ± 4,0% относительной влажности
7. Точность разрешения контроллера: ± 0,01% ℃; ± 1% относительной влажности
8. Скорость нагрева: ≥ 2,5 °C/мин
9. Скорость охлаждения: в среднем 1 °C/мин
10. Отклонение температуры: ≤ ± 0,5 ℃ при -10 ~ +99 ℃, ≤ ± 1,0 ℃ при 100 ~ +150 ℃
11. Отклонение влажности ± 2,5% относительной влажности (>75% относительной влажности), ± 4,0% относительной влажности (≤ 75% относительной влажности)
12. Надежный материал внешней оболочки из холоднокатаной стали, материал внутренней камеры из электростатической высокотемпературной порошковой краски, пластина из нержавеющей стали (SUS304)
13. Теплоизоляционный материал: пенополиуретан высокой плотности + стекловолокно
14. Смотровое окно представляет собой трехслойное вакуумное стекло
15. Освещение внутри камеры: широкоугольное проекционное осветительное оборудование, двухслойные двери с герметичными дверями
16. Размер пространства внутри испытательной камеры: 500 * 500 * 600 мм
17. Изоляционная обработка внутренних стен испытательной камеры, уровень стойкости к напряжению 50 кВ
(3) Размеры машины для испытаний на старение от коронного разряда переменного и постоянного тока:
Размер устройства генерации коронного разряда: 850 * 740 * 1500 мм;
Размер устройства контроля окружающей среды: 700 * 1100 * 1700 мм;
(4) Система сбора данных для машины для испытаний на старение от коронного разряда переменного и постоянного тока
1. Использование высокоточной 16-битной карты сбора данных PCI Advantech, диапазон входного напряжения сигнала ± 5 В или ± 10 В, частота дискретизации 3 Мвыб/с. Может одновременно собирать несколько сигналов тока и напряжения коронного разряда и отправлять результаты измерения на компьютер для обработки.
2. Дружественный интерфейс программного обеспечения LabView может отображать форму коронного напряжения; Он может отображать заряд положительного и отрицательного полупериодов тока коронного разряда, а также тенденцию энергии разряда во времени.
3. После эксперимента данные испытаний могут быть сгенерированы в отчет и распечатаны или сохранены.
(5) Основные аксессуары машины для испытаний на старение от коронного разряда переменного и постоянного тока
1. 1 генератор коронного разряда
2. 1 устройство контроля окружающей среды
3. Один брендовый компьютер
4. Комплект профессионального программного обеспечения для сбора данных
5. Поместить в один
