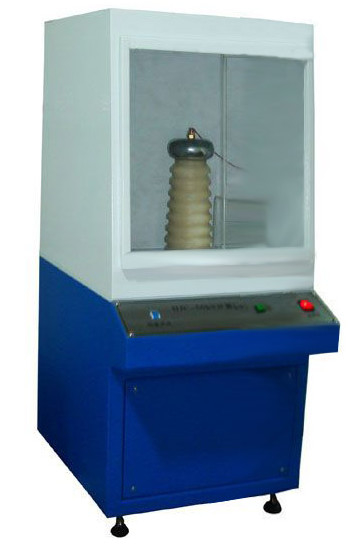

DX8427A AC/DC Corona Test Machine для испытания старения

Экспериментальный анализ старения короны из силиконовой резины, исследование характеристик старения короны AC/DC, композитный изоляторный материал, экспериментальное оборудование для старения короны,Система испытаний на старение органического изоляционного материалаСистема испытательных ящиков для тестирования старения короны.

Обзор оборудования:

Подходящий для научных исследовательских учреждений, разработанный твердое изоляционный материал корона системы тестирования сопротивления старению может достичь различных условий тестирования корона,и может одновременно проводить тесты на старение корона на 5 образцахВ то же время система также может использоваться для испытания напряженного сопротивления твердых изоляционных материалов против корона-разряда;Может проводить систематические экспериментальные исследования на корона старения явления HTV силиконовой резины в различных условияхВ то же время, ожидается, что разработка этой системы обеспечит стандартную тестовую платформу для отечественных исследований в области устойчивости к старению коронавируса твердых изоляционных материалов.которые помогут провести исследования по характеристикам сопротивления старению коронавируса различных твердых изоляционных материалов..

Основные компоненты: 1) устройство генерации коронавируса, 2) система измерения, 3) система защиты, 4) система контроля и мониторинга окружающей среды.Фактическое устройство системы тестирования стойкости к старению короны для твердых изоляционных материалов показано на рисунке 1 физической схемы

Референтные стандарты оборудования:

См. американский стандарт ASTM D2275-14 "Стандартизированный метод испытаний для устойчивости поверхностного напряжения твердых электрических изоляционных материалов к частичному разряду (Корона) ".

Технические параметры:

(1) Устройство генерации корона:

1Использование YDT-5/50 частоты питания корона свободный тест трансформатор, диапазон напряжения: 0-50KV

2. Регулятор напряжения автоматически возвращается к нулю после запуска;

3. закрытие нулевого положения с автоматическим подъемом и падением напряжения;

4Импортированный защитник от утечек, надежная защита личной безопасности;

5. защиту от перенапряжения, пороговые и другие функции защиты безопасности;

6. Показание напряжения и тока, точность измерения ± 0,2%, нарушение напряжения поддерживается;

7. Экспериментальный электрод: электрод использует традиционный режим игольной пластины для моделирования наконечного коронового разряда в поле.2 мм используется в качестве верхнего электрода, а в качестве нижнего электрода используется электрод из меди диаметром 30 мм. Вся электродная система состоит из 5 наборов электродов из иглы,как показано на рисунке 3 (высоковольтные конденсаторы, погруженные в масло)

8Расстояние между электродами: 100 мм

9Количество электродов: 5

10Расстояние между электродом наконечника иглы и образцом регулируется, с регулируемым расстоянием 15 мм.

11Номинальная мощность трансформатора высокого напряжения: 5 кВА;

12Номинальное входное/выходное напряжение: 200V/50KV;

13Номинальный входный/выходный ток: 20A/0,04A;

14Система управления: Принятие управления PLC Siemens

15Пять вариантов скорости для усиления: 5V, 50V, 100V, 500V, 1000, 2000V могут быть настроены произвольно;

16. оснащенные функциями защиты от утечек, перегрузки, короткого замыкания, сбоев и высокого напряжения;

17Компоненты прибора: состоят из электрического регулятора контактного напряжения, контрольной коробки, защитного резистора и электродной коробки;

18Это устройство может одновременно выполнять старение короны, разрыв напряжения и выдерживать испытания напряжения;

19- разрыв напряжения, оборудованный электродами из нержавеющей стали 25 и 75 классов, и набор высокотемпературных испытательных стендов

20Тест на старение короны оснащен 5 комплектами электродов иглы, электродами медных пластинок и комплектом решеток для образцов короны.

21Набор профессиональных программ для тестирования

22. Компьютерный комплект, оснащенный принтером:

(2) Устройства контроля окружающей среды

1. Сенсор температуры: с использованием высокоточного датчика P-T-100 Тайваня

2Способ контроля температуры и влажности: Сбалансированный метод контроля температуры и влажности (BTHC)

3. температурный диапазон: -10 °C ~ 150 °C может быть установлен

4. влажность 20-98% RH

5Точность контроля температуры и влажности: ± 0,2 °C; ± 2,5% RH

6Однородность внутри камеры температуры и влажности: ± 0,5 °C ~ ± 0,2 °C; ± 4,0% RH

7Точность разрешения контроллера: ± 0,01% °C; ± 1% R.H.

8Скорость нагрева: ≥ 2,5 °C/мин

9Скорость охлаждения: в среднем 1 °C/мин

10Отклонение температуры: ≤ ± 0,5 °C при -10 ~ +99 °C, ≤ ± 1,0 °C при 100 ~ +150 °C

11Отклонение влажности ± 2,5% RH (> 75% RH), ± 4,0% RH (≤ 75% RH)

12Высококачественная холоднокатаная стальная плитка внешняя оболочка, электростатическая высокотемпературная краска для выпечки, материал внутренней коробки, нержавеющая сталь (SUS304)

13Теплоизоляционный материал: пенополиуретан высокой плотности + стекловолокно

14Окно наблюдения представляет собой трехслойное вакуумное стекло.

15Освещение внутри коробки: широкоугольное проекционное освещение, двери с двумя слоями с запечатанными дверями

16Размер помещения внутри испытательной коробки: 500 * 500 * 600 мм

17Изоляционная обработка применяется к внутренним стенам испытательного помещения с уровнем сопротивления напряжения 50 кВ.

(3) Размеры машины для испытания старения корона AC/DC:

Размер устройства генерации короны: 850 * 740 * 1500 мм;

Размер устройства контроля окружающей среды: 700 * 1100 * 1700 мм;

(4) Система сбора данных для машины для тестирования старения корона AC/DC

1Используя 16-разрядную высокоточную карту PCI для получения данных от Advantech, диапазон напряжения входного сигнала составляет ± 5V или ± 10V, а скорость отбора проб составляет 3МС/с.Может одновременно собирать несколько сигналов корона тока и напряжения, и отправлять результаты измерений на компьютер для обработки.

2Дружественный программный интерфейс LabView может отображать форму волны напряжения корона; он может отображать сумму заряда положительных и отрицательных полуциклов тока разряда корона,а также тенденцию энергии сброса с течением времени.

3После эксперимента данные испытания могут быть сгенерированы в отчет и распечатаны или сохранены.

(5) Основные аксессуары испытательной машины для тестирования старения корона AC/DC

1. 1 генератор короны

2. 1 устройство контроля окружающей среды

3Один фирменный компьютер.

4Набор профессионального программного обеспечения для сбора

5Положите одну.
