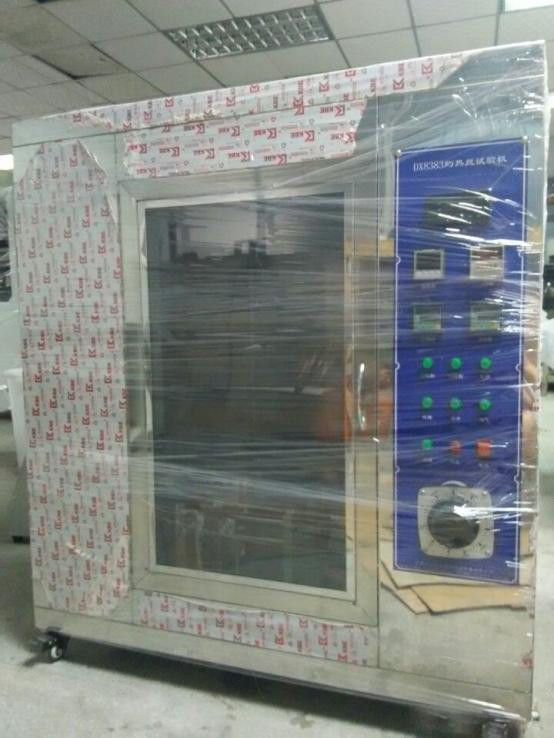

DX8383 Машина для испытания горячей проволоки с цифровым дисплеем

Введение: Испытание горячего провода используется для проверки устойчивости электронных и электрических изделий во время работы.Во время испытания, он должен быть подогрет до указанной температуры электричеством, чтобы верхняя часть горячего провода контактировала с образцом в течение требуемого времени, а затем его состояние можно было наблюдать и измерять.Диапазон испытаний зависит от конкретной процедуры испытания.

Сфера применения: Машина для испытания горячего провода в основном подходит для проведения испытаний пожароопасности на электрических, электронных изделиях, бытовых приборах и их компонентах.симуляция теплового напряжения, вызванного источниками тепла или источниками зажигания, такими как горячие компоненты или резисторы перегрузки, за короткий период времениОн также подходит для твердых электрических изоляционных материалов или других твердых горючих материалов.

Соответствует стандартам: спроектировано и изготовлено в соответствии с требованиями "Метода испытания светящейся проволоки" в GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, стандарты UL817.

Технические параметры:

1Объем испытательной камеры: 0,5 м3, глубина х ширина х высота: 60х95х90 см.

2Размеры границ: глубина х ширина х высота: 61x 120x 105 см

3Светящаяся проволока: кольцо диаметром 4,0 мм изготовлено из никель/хромной проволоки

4Устройство для измерения температуры: термопары из тонкой проволоки с бронированной протяженностью 0,5 мм, способные выдерживать высокие температуры до 1050 °C

5Текущий нагрев: при температуре 960 °C ток находится в диапазоне от 120 до 150 А

6Применить силу на испытание: 0,8 ~ 1,2 Н, и ограничить глубину прессования не менее 7 мм

7Таймер: таймер для длительности зажигания (Ti) и времени тушения пламени (Te).

8Светящийся провод: 4 мм±0,04 мм Ni/Cr (80/20) специально разработанное стандартное кольцо, горизонтально неподвижное;

9Термопары: импортированные термопары типа K диаметром 0,5 мм с бронированным рукавом, теплостойкими до 1100 °C;

10. Электрическая температура нагрева горячего провода: 500 °C~960 °C (цифровой дисплей может быть предварительно настроен), колебания температуры <3 °C;

11. Давление пробы на испытание горячим проводом: 1,0 N ± 0,1 N (регулируется в соответствии с фактической ситуацией);

12Максимальная глубина проникновения: 7 мм ± 0,5 мм (регулируемая в соответствии с фактическими условиями);

13Скорость движения пробы: 10 мм/с ~ 25 мм/с.

14Уровень тяжести: предпочтительными значениями для длительности применения испытательного пламени (ta) являются: 5s, 10s, 20s, 30s, 60s, 120-1s;

15. Высота пламени: высота испытательного пламени составляет 12 мм;

16. Источник газа: бутановый газ (представляется пользователем).

17Материал внешней коробки: зеркальная нержавеющая сталь.

Метод испытания: нагреть стандартное кольцо проволоки сопротивления до указанной температуры, а затем сделать горячий провод и пробный образец контактировать с розеткой, розеткой, резиной,пластмассы и другие изделия в условиях испытания.

Соответствующий метод испытания для машины для испытания сгорания горячей проволоки:

Метод испытания воспламеняемости горящего провода для готовой продукции (IEC 60695-2-11:2000/GB/T 5169.11-2006)

Метод испытания на воспламеняемость материалов из горящей проволоки (IEC 60695-2-12:2000/GB/T 5169.12-2006)

Метод испытаний на зажигание материалов с использованием горячей проволоки (IEC 60695-2-13:2000/GB/T 5169.13-2006)

Индекс воспламеняемости GWFI, GWFI - Индекс воспламеняемости светящейся проволоки

Максимальная температура испытания пробы с указанной толщиной в течение трех последовательных испытаний должна соответствовать одному из следующих условий:

а) В течение 30 секунд после снятия горячего провода пламя или тепло пробы погаснут, а упаковочная бумага, помещенная под пробой, не загорится;

b) Испытательный образец не загорелся.

GWIT, GWIT - температура зажигания светящегося провода

A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).

Требования к образцам: Материальные лаборатории SGS предъявляют следующие требования к испытаниям образцов:

Образец должен иметь достаточно большую плоскую часть фиксированного размера, а испытательная плоскость должна находиться в вертикальном положении во время испытаний.

Образцы для испытаний могут быть получены несколькими способами:

Сжатие формования, впрыска или литья, или резка из готовых деталей, таких как листовой металл с достаточно большой поверхностью.

Размеры плоской части должны быть: длина: ≥ 60 мм, ширина (внутри светильника): ≥ 60 мм.

Согласно требованиям данного эксперимента, для оценки воспламеняемости обычно требуется набор из 10 проб.
