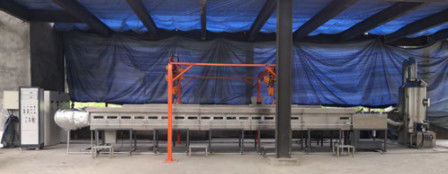

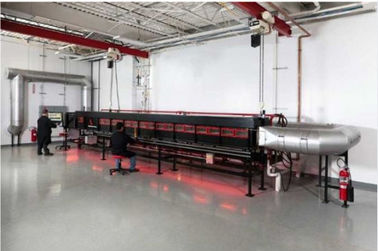

UL910/NFPA 262 Стейнерская горизонтальная туннельная печьASTME 84
Стандарты
UL910, NFPA262
Требования к установке
|
1
|
Электрические
|
Обменное давление 380 В, 50/60 Гц, 30 А
|
|
2
|
Температура окружающей среды
|
Работают от 15°C до 35°C
|
|
3
|
Газ
|
Компрессор для метана и воздуха
|
|
4
|
Полезность
|
Краны
|
|
5
|
Размер
|
1300 мм (L) x 1100 мм (D) x 2100 мм (H)
|
|
6
|
Вес
|
1700 кг
|
|
7
|
Применимые стандарты
|
UL910, NFPA262, ASTM E84, UL723
|

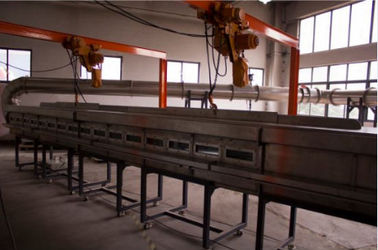

Оборудование подвески
1.Две станции подъема одновременно. Компьютерное управление обеспечивает плавный подъем.
2. Подвеска оборудование может быть перемещено вверх и вниз, слева и направо, что удобно для установки образца и ввода в эксплуатацию.
3.Оснащен платформой защиты безопасности, удобной для установки образцов и пуска в эксплуатацию.
Система сгорания
1.Зажигалка с искрами 10 кВ оснащена устройством безопасности прекращения огня.Зажигалка автоматически устанавливается через рычаг, подключенный к механизму закрывания.
2Тепло сгорания горелки автоматически регулируется системой газового потока.
3Выпуск тепла из горелки может автоматически контролироваться компьютером.
4Система управления клапаном потока газа для предотвращения утечки, вызванной отказом электромагнитного клапана, что приводит к риску взрыва.
5.Фреквентный вентилятор автоматически контролирует скорость ветра внутри дымового отверстия, мощность вентилятора 3KW, напряжение 380V
6Газомер и клапан регулирования давления для точного контроля давления газа.
7Импортированный клапан регулирования потока газа для точного контроля потока газа
Система испытаний
1.Испытание плотности дыма:плотность дыма измеряется при помощи системы накаливаемого света.Температура цвета 2900±100K;Раздел текущих колебаний + 0,5%;Линейный выход значения плотности дыма;С функцией компенсации времени.
2.Ленза преобразует свет в 20 мм параллельных лучей; d/f < 0.04.
3.Детектор:Спектральное распределение соответствует CIE; Точность хроматической стандартной функции составляет + 5%; Линейность выхода менее 3% проницаемости или 1% абсолютной проницаемости.;Время ответа системы 90% не более 3S
4Термопары - это бронированные термопары типа K диаметром 0,5 мм, точность температуры 0,5 градуса.
5.В диапазоне датчика давления от 0 до 100pa; точность + 2pad; время отклика датчика давления 90% составляет 1 с.
6Точность давления окружающей среды + 200 Па
7Время записи системы не менее 3 с.
8Точность записи времени в системе 0,1 с
9Компьютерное отображение кривой генерации плотности дыма в реальном времени
10.Опция:система оснащена камерой для наблюдения за экспериментальным процессом и записи характеристик остатков из горелки после введения и сжигания образца.
Система испытаний плотности дыма
1Источник света: 0,5 Вт гелий-неонный лазер, импортированный из США
2.Фотоэлектрический приемник, импортированный из США: диапазон длины волны 350-1100 нм; Пиковое значение: 0,65 А/Вт; Максимальный выходный ток: 100 мА; Контроль прибыли 70 дБ.
3Фильтры Thorlabs (импортируемые из США) для более точного тестирования плотности дыма.
4Камера сгорания тоннеля Штайнера оснащена компенсационной фотоэлектрической системой обнаружения, эффективно предотвращающей интерференции флуктуации источника света.
Система управления скоростью ветра
Пропускная способность труб:
1Делта-инвертор точно контролирует скорость дымовых газов.
2Способность выпускать дым: измерение давления ветра и скорости ветра с помощью трубки Пито и импортированного передатчика микродавления.
3Дифференциальный передатчик давления: диапазон измерений 0 ~ 2000pa; точность: + 1% FS; гистерез + 0,1% FS; максимальное линейное давление 69Kpa; время отклика датчика давления 90% составляет 1S.
4.Пропускная способность выхлопных газов: 8000 м3/ч
5Сигнал скорости ветра автоматически подается обратно, чтобы достичь автоматического управления скоростью ветра в замкнутом цикле, с более стабильной скоростью ветра и сильной антиинтерферентной способностью.
Испытание скорости ветра в камере сгорания
1.Установите скорость сгорающей камеры тоннеля Штайнера в компьютерной системе, и следите за скоростью ветра в реальном времени, затем выведите кривую скорости ветра.
2Диапазон скорости камеры сгорания составляет 0 ~ 8 м/с, а разрешение измерения скорости ветра составляет 0,001 м/с.
3Диапазон обнаружения составляет 0 ~ 250 Pa, точность ± 0,5 Pa, а точность испытания давления системы ± 2 Pa.
Сборка контроля температуры
1.Аппарат Штайнеровской туннельной печи оборудован 3 бронированными термопарой OMEGA K для мониторинга изменения температуры выхлопной трубы, точность 0,1 C.
2Параметры термопары: диаметр провода менее 0,25 мм; точность температуры 0,1 градуса.
3.Температурный диапазон испытаний составляет 0 °C ~ 1300 °C.
Система сбора и контроля данных
1. Система управления Labview, которая является стабильной и надежной системой;
2Стандартный шкаф управления, оборудованный компьютером, 19 "LCD дисплей;
3Система имеет 16-битовый модуль получения данных высокой точности.
4Точность записи времени в системе 0,1 с
5. Достичь мониторинга данных в режиме реального времени и точной записи;
6.Обращение состояния работы системы в режиме реального времени; звуковая и световая сигнализация при состоянии неисправности;
7.Контрольный шкаф может подключить принтер и отчёт о печати.
8- С звуковой сигнализацией и функцией отображения сигнализации.
9.Устройство управления может быть подключено к компьютеру.
10Система управления PLC с функциями автоматического зажигания, обнаружения сбоев зажигания
11Интерфейс программного обеспечения и панель управления взаимодействуют для управления работой.
