Прибор теста IEC60332-3 для вертикального распространения пламени связок проводов и кабелей
Характер продукции:

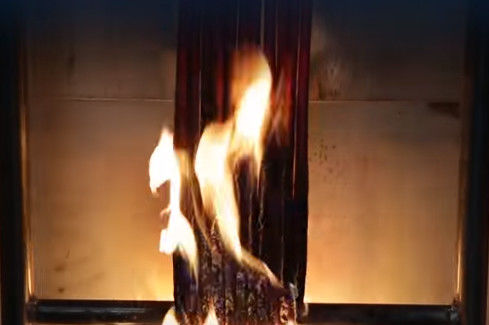

Это оборудование использовано для того чтобы оценить вертикальную установку образованного провода и кабель или кабель оптического волокна под определенными условиями для того чтобы заблокировать способность вертикального прибора распространения пламени, раковина прибора сделаны полной нержавеющей стали SUS304, целого коробкой теста, источника воздуха, стальной лестницы, системы очищения излучений, источника зажигания и других компонентов.
Стандарты:
IEC60332-3-21: 2018 «тестов для горения кабелей и кабелей под условиями огня - частью 32: Тесты для вертикального распространения пламени вертикальн-установленных образованных проводов и кабелей» AFR
Состав прибора:

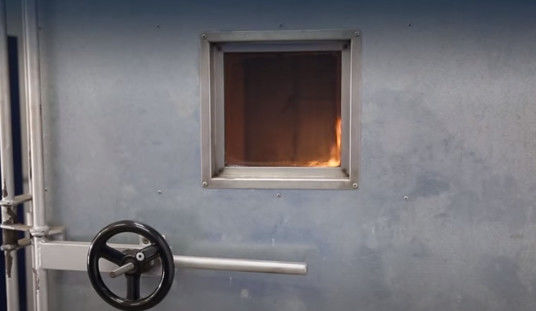

1. Камера теста
Экспириментально прибор само-поддерживая коробка с шириной (1000±100) mm, глубины (2000±100) mm, и высоты (4000 из 100) mm. Задняя стена и обе стороны камеры теста сделаны из термоизоляции с коэффициентом передачи тепла приблизительно 0.7W, m-2K-1 (состоя из 1.5mm толстой плиты нержавеющей стали SUs304, покрытой с 65mm толстым изолируя минеральным волокном), и внешней стены. Дверь использует нержавеющую сталь US304 1.5mm толстую.
2. источник воздуха
2,1 воздуховод оборудован с воздуходувкой воздуха с регулируемыми воздушными потоками, и тариф воздушных потоков (5000±500) L/mn к камере сгорания. Выход воздуха оборудован с цифровым ветромером.
2,2 после того как тест завершен: если образец все еще горит для, то один час после того как стоп огня, сигнал тревоги установленный и использован прибор для останавливать сгорание южной силой.
3. Медный тип лестницы
широкий (500 ширина лестницы ± 5) mm стандартная стальная (800 лестница ± 10) mm широкая стальная сделанная камеры теста прибора очищения вытыхания бара нержавеющей стали SUS304 с отработанным вентилятором на верхней части, выхлопной газ внутри коробки разделяет коробку на скорости 6MS и отправляет его к башне собрания дыма с ветромером цифрового дисплея.
4. Прибор очищения излучений
4,1 верхняя часть коробки теста оборудована с отработанным вентилятором, и тип выхлопной газ коробки нагнетен из коробки со скоростью 6M/S. Башня собрания дыма отправлена вне, и сброс вытыхания имеет цифровой ветромер.
4,2 собрание дыма и моя пыль и приборы пыли (см. поглотительную колонну газа брызг DX-349A): Внутренние пластмассы кислоты и алкалиа устойчивые, диаметр 800mm, высота 4000mm
5,1 тип: Источник зажигания включит один или два типа диапазон газовую горелку пропана и их связанные измерители прокачки и смесители venturi. Поверхность поставки огня должна быть 242 плоских металлической пластины с диаметром 1,32 mm. Разбивочное расстояние этих отверстий 3,2 mm и они расположены ступенями в 3 строках с 81, 80 и 81 строкой соответственно. Размер в границах 257×4.5 mm. К тому же, строка небольших отверстий раскрыта с обеих сторон доски огня. Эти отверстия проводника могут поддерживать стабилизированное сгорание пламени в соответствии с требованиями к факела GB/T 18380.31-2008.
5,2 каждый факел оборудован с ротаметром или массовым измерителем прокачки который могут точно контролировать подачу пропана и воздуха. Измеритель прокачки пропана: 3-30umin2.5 класс, метр воздушных потоков: 10-100umin 2,5 место положения источника класса 53 пилотное горизонтально, (75 ± 5) mm от лицевой поверхности образца кабеля, (600 ± 5) mm от дна камеры, и ось медной лестницы симметричны. Пункт огня факела должен быть центризован между 2 крестовинами лестницы и по крайней мере 500 mm от нижнего конца образца.
Технические параметры
| Внутренние размеры камеры сгорания |
1000mmX2000mm x 4000mm (w*d*h) |
| Стальной размер лестницы |
× 3500mm 500mm (w*h), широкий тип 800 × 3500mm |
| С типом факелом |
в линии с GB/T18380.31-2008 |
| Смеситель Venturi |
в линии с GBT18380.31-2008 |
| регулировка воздушных потоков в камере сгорания |
4500-500L/min |
| Регулировка подачи пропана |
3-30L/min |
| Обжатая регулировка воздушных потоков |
10-100L/min |
| Ветромер |
0.05-5m/s |
| Цифровой термометр |
0~400℃
|
| С типом располагать факела |
высоко 600 ± 5mm, любое регулируемое горизонтальное расстояние
|
