IEC62730-2024 5000hrs Изоляторы Тестирующий среду многократного напряжения Лабораторная испытательная машина

IEC62730-2024, IECIEC62217-2012 Машина для испытаний полимерных изоляторов на многократное воздействие в течение 5000 часов и лабораторное испытательное оборудование

1. Образец для испытаний: Два изолятора одинаковой конструкции с длиной пути утечки от 500 мм до 800 мм,

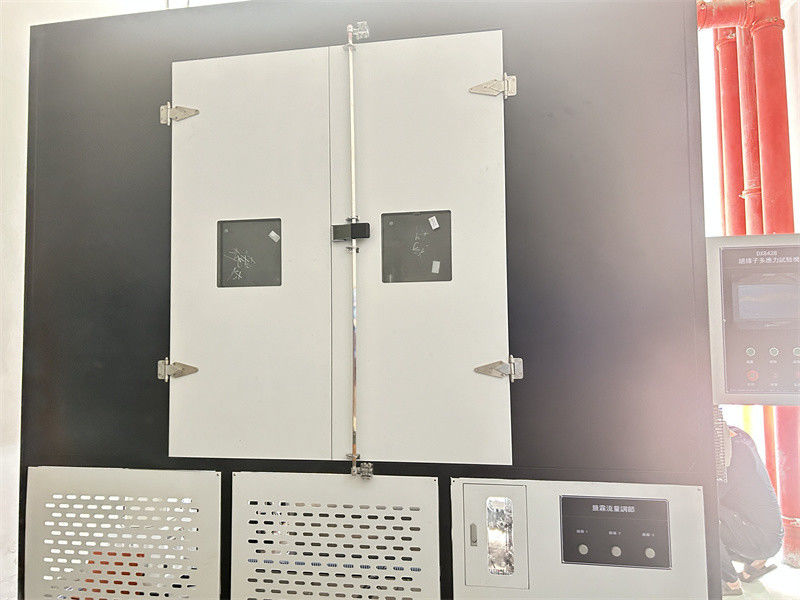

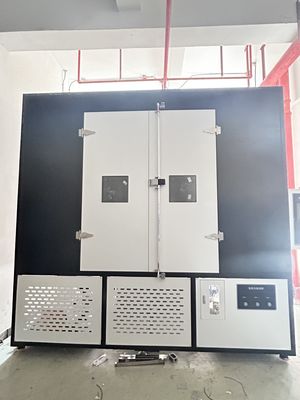

2. Процедура: Проводить испытание в герметичной, влагостойкой и коррозионностойкой испытательной камере объемом не более 20 м3. Рисунок B1 представляет собой схематическую диаграмму этой испытательной камеры

3. Отдельные смотровые отверстия для стеклоочистителей и подвижных ультрафиолетовых фильтров для наблюдения за оборудованием в эксперименте.

4. Условия испытаний: Как показано на рисунке B2, к изолятору применяются различные циклы нагрузок, которые повторяются в течение примерно 5000 часов. Во время циклического испытания оборудования образец для испытаний должен подвергаться изменениям температуры и конденсации.

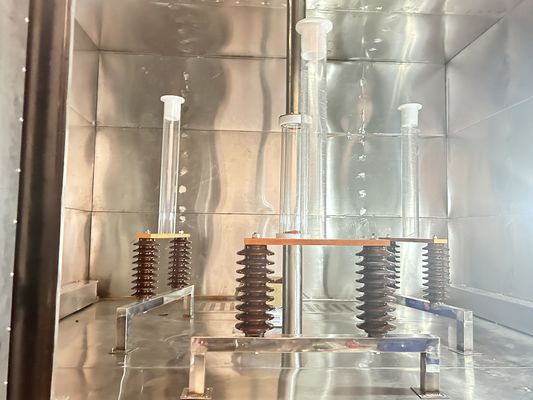

5. Как показано на рисунке B3, испытание устанавливается вертикально в центре испытания, с минимальным расстоянием 400 мм между смежными краями зонтов испытуемого образца и верхом, а также между испытуемым образцом и стеной и землей. Перед началом эксперимента образец для испытаний следует очистить деионизированной водой,

7. Одновременно можно испытывать до трех пар образцов с аналогичной длиной пути утечки

8. Напряжение: Значение, полученное путем деления длины пути утечки испытуемого образца (в мм) на 34,6 (эквивалентно длине пути утечки 20 мм/кВ, рассчитанной на основе фазного напряжения)

9. Для силовой цепи, когда непрерывная нагрузка отрицательным током составляет 250 мА (среднеквадратичное значение), максимальное падение напряжения на стороне высокого напряжения в течение 1 секунды не должно превышать 5%, а уровень защиты должен быть отрегулирован до 1 А (среднеквадратичное значение)

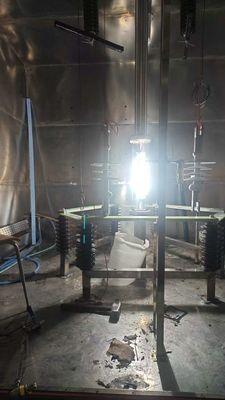

10. Имитация солнечного света: Имитируемое солнечное излучение обеспечивается ксеноновой дуговой лампой номинальной мощностью 6500 Вт и оснащенной двумя боросиликатными стеклянными фильтрами (см. пример B.4), с расстоянием примерно 480 мм между ксеноновой дуговой лампой и испытуемым образцом

11. В начале каждого эксперимента следует использовать новую лампу и фильтр. Во время эксперимента, при замене фильтра (и, если необходимо, лампы), это следует делать в соответствии с рекомендациями производителя лампы.
