BS476-7 Строительные материалы Лабораторное испытательное оборудование Поверхностное испытательное устройство для испытания распространения пламени

BS476-7Устройство для испытания распространения пламени на поверхности

BS476-7 Введение продукции:

Испытатель распространения пламени разработан и произведен в соответствии со стандартом BS476-7, и используется для измерения эффективности бокового распространения пламени строительных изделий.Скорость распространения пламени / скорость распространения пламени может оценить огнеупорную производительность материалов.
Устройство излучает тепло через газовую радиационную пластину и использует импортированный тепловизор для калибровки радиационного тепла.Образец зажигается на горелке с смешанным газом для проверки сгорания материала в определенных условиях радиационной жары.; подвергнуть образец воздействию области с четко калиброванным потоком излучения, измерить время зажигания, распространение пламени и время окончательного тушения.рядом с радиационной пластиной, и подвергается воздействию в области с четко калиброванным потоком излучения.Нагретый конец образца зажигается испаренным газом на поверхности.
После зажигания записывается развитие фронта пламени и время, необходимое для того, чтобы фронт пламени сгорел горизонтально на поверхности образца и достиг каждой калибровочной дистанции.Дальнейшее испытание соответствующих параметров материала, включая тепло зажигания, тепло устойчивого сгорания, критическую скорость потока, среднее тепло устойчивого сгорания, общее высвобождение тепла и т.д.

Стандарт:

BS476-7: Пожарные испытания строительных материалов и конструкций Часть 7. Метод испытаний для определения классификации поверхности, на которой распространяются изделия

Структурные характеристики:

3.1Коробка изготовлена из нержавеющей стали, которая красива и устойчива к коррозии; Легка в очистке; Основная рама: Она состоит из двух независимых частей:рамки для сжигания и поддержки выборкиДве части соединены болтами и имеют болты для гибкой механической настройки.
3.2. Средняя высота радиационной пластины составляет 1250 ± 100 мм, а угол между радиационной поверхностью радиационной пластины и передней поверхностью может регулироваться на 15 ± 3 °;

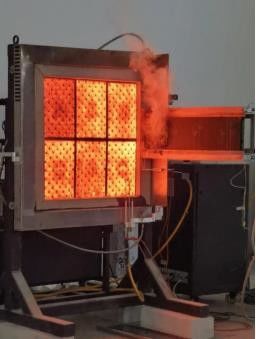

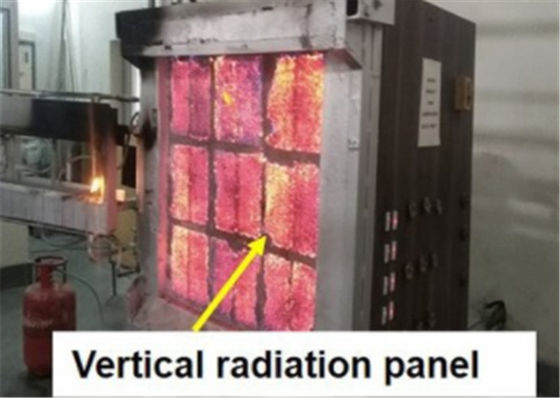

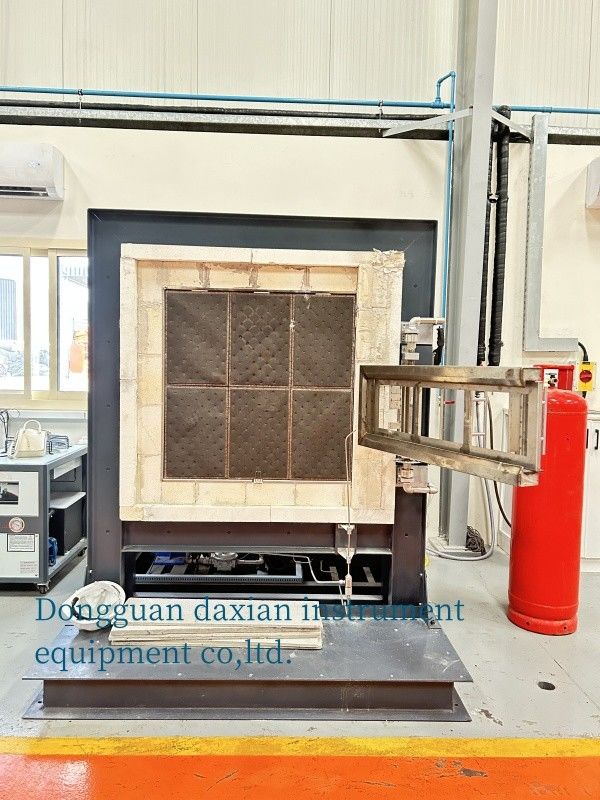

3.3Размер радиационной доски составляет 850 мм × 850 мм, состоит из пористых огнеупорных плиток; интенсивность излучения может достигать около 80 кВт/м2, а температура поверхности может достигать около 850 °C.
3.4 Горелка: (200 ± 10) мм длинная керамическая трубка с двойным отверстием, внутренний диаметр 3 мм, внешний диаметр 6,4 мм, изготавливаемая из полых стальных труб, оснащена пропанными и воздушными потокомерами,регулируемая высота малого пламени для удовлетворения стандартов (100 ± 20) мм высокого пламени.
3.5Маркировка уровня наблюдения: облегчает пользователям наблюдение за распространением пламени; Изготовлен из нержавеющей стали, установлен горизонтально и вертикально с расстоянием 50 мм;
3.6. оснащены проводниками для установки образцов из нержавеющей стали. термостойкость и коррозионная стойкость;
3.7 Зеркало наблюдения: оборудованное регулируемым зеркалом наблюдения под углом (750 мм × 120 мм), скорость распространения пламени может наблюдаться через стеклянное зеркало и гравировку образца во время испытания,и может автоматически записываться через переключатель ног.
3.8 Размер браслета образца: длина 855 мм, ширина 275 мм. Изготовлен из нержавеющей стали толщиной (3 ± 0,2) мм;
3.9Один трубопровод из нержавеющей стали толщиной 0,5 ± 0,05 мм, оборудованный газовыми и металлическими термопарами компенсации.
3.10 Калибровочная пластина: негорючия пластинки длиной (850 ± 1) мм, шириной 270 mm и толщиной (25 ± 2) mm, с плотностью сушки (950 ± 100) кг/м3.Существует 8 отверстий диаметром 25 мм и отверстие расстояние 100 мм ± 1 мм;
3.11 Задняя панель и расположительная плита: Задняя панель имеет длину 885 мм, ширину 270 мм и толщину (12 ± 3) мм негорючих панелей с плотностью сушки (850 ± 100) кг/м3.Материал позиционирующей пластины такой же, как и задняя доска, и ширина (25 ± 2) мм..

BS 476 Общий стандарт для строительных материалов:

BS 476-3 Пожарные испытания строительных материалов и компонентов - Пожарные испытания на открытых частях крыш
BS 476-4 Пожарные испытания строительных материалов и конструкций - Испытания на непригораемость материалов
BS 476-6 Пожарные испытания строительных материалов и компонентов - Методы испытаний распространения огня продукции
BS 476-7 Испытание строительных материалов и компонентов на огне - Метод испытаний для определения классификации распространения огня на поверхности продукции
BS 476-8 Испытания огнестойкости строительных материалов и компонентов - методы испытаний огнестойкости и оценка строительных компонентов
BS 476-11 Пожарные испытания строительных материалов и компонентов - Определение теплового излучения строительных материалов
BS 476-12 Пожарные испытания строительных материалов и компонентов - Метод испытания воспламеняемости изделий, находящихся в непосредственном контакте с пламенем
BS 476-20 Пожарные испытания строительных материалов и компонентов - Методы испытаний огнестойкости строительных компонентов (общие принципы)
BS 476-21 Пожарные испытания строительных материалов и компонентов - Методы испытаний огнестойкости несущих компонентов
BS 476-22 Огневые испытания строительных материалов и компонентов - Методы испытаний огнестойкости негрузоподъемных компонентов
BS 476-23 Пожарные испытания строительных материалов и компонентов - Метод испытаний вклада компонентов в огнестойкость компонентов
BS 476-24 Пожарные испытания строительных материалов и компонентов - Часть 24: Методы испытаний огнестойкости вентиляционных каналов
BS 476-31.1 Огневые испытания строительных материалов и компонентов - Методы измерения проникновения дыма через дверные и оконные комплектации - Методы измерения при комнатной температуре.

Испытатель индекса распространения пламениОсновной параметр:
