Подробная информация о продукте:
|
| Стандартный: | GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, стандарты UL817 | Сфера применения: | используется для проверки устойчивости электронных и электрических изделий во время работы |
|---|---|---|---|
| Объем испытательной камеры: | 0.5м3, глубина х ширина х высота: 60х95х90см | Размеры границ: | глубина х ширина х высота: 61x 120x 105 см |
| Максимальная глубина проникновения: | 7 мм ± 0,5 мм (регулируется в соответствии с фактическими условиями) | Скорость движения пробы: | 10мм/с~25мм/с |
| Выделить: | Машина для испытания горячего провода,Оборудование для испытания проводов электрических изделий,Электронная машина для испытания проводов стабилизации |
||

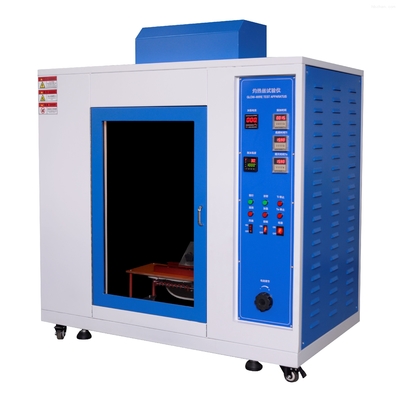

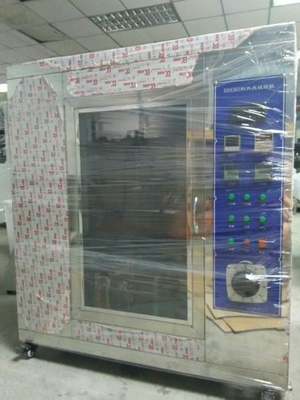

Испытательная машина для горячей проволоки DX8383![]()
Введение: Испытание горячей проволокой проводится. Сама горячая проволока представляет собой кольцо из резистивной проволоки фиксированного стандарта. Во время испытания ее необходимо нагреть до заданной температуры электрическим током, чтобы верхняя часть горячей проволоки контактировала с образцом в течение требуемого времени, после чего можно наблюдать и измерять ее состояние. Диапазон испытаний зависит от конкретной процедуры испытания.
Область применения: Испытательная машина для горячей проволоки в основном подходит для проведения испытаний на пожарную опасность электротехнических, электронных изделий, бытовой техники и их компонентов, имитируя тепловую нагрузку, вызванную источниками тепла или воспламенения, такими как горячие компоненты или резисторы перегрузки за короткий промежуток времени. Она также подходит для твердых электроизоляционных материалов или других твердых горючих материалов.
Соответствие стандартам: Разработан и изготовлен в соответствии с требованиями "Метода испытаний раскаленной проволокой" в GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, стандартах UL817.
Технические параметры:
1. Объем испытательной камеры: 0,5 м³, глубина x ширина x высота: 60x 95x 90 см
2. Габаритные размеры: глубина x ширина x высота: 61x 120x 105 см
3. Раскаленная проволока: кольцо диаметром 4,0 мм из никель/хромовой проволоки
4. Устройство измерения температуры: бронированный тонкий проволочный термопара 0,5 мм, способный выдерживать высокие температуры до 1050 °C
5. Ток нагрева: при температуре 960 °C ток составляет от 120 до 150 А
6. Прикладываемое к образцу усилие: 0,8~1,2 Н, с ограничением глубины вдавливания не менее 7 мм
7. Таймер: таймер для продолжительности воспламенения (Ti) и времени затухания пламени (Te). Диапазон: 0~99,99 с
8. Раскаленная проволока: специально разработанное стандартное кольцо из Ni/Cr (80/20) диаметром 4 мм ± 0,04 мм, горизонтально неподвижное;
9. Термопара: импортная термопара типа K диаметром 0,5 мм, бронированная оболочка, термостойкая до 1100 °C;
10. Температура электрического нагрева горячей проволоки: 500 °C ~ 960 °C (цифровой дисплей с возможностью предварительной установки), колебания температуры<3 ℃;
11. Давление испытательного образца на горячую проволоку: 1,0 Н ± 0,1 Н (регулируется в зависимости от фактической ситуации);
12. Максимальная глубина проникновения: 7 мм ± 0,5 мм (регулируется в зависимости от фактических условий);
13. Скорость перемещения испытательного образца: 10 мм/с ~ 25 мм/с.
14. Уровень жесткости: предпочтительные значения продолжительности воздействия испытательного пламени (ta): 5 с, 10 с, 20 с, 30 с, 60 с, 120-1 с;
15. Высота пламени: высота испытательного пламени составляет 12 мм;
16. Источник газа: испытательный газ (предоставляется пользователем).
17. Материал наружного корпуса: зеркальная нержавеющая сталь.
Метод испытания: Нагреть стандартное кольцо из резистивной проволоки до заданной температуры, а затем обеспечить контакт горячей проволоки с испытательным образцом из изделий типа вилок, розеток, резины, пластика и других материалов в условиях испытания.
Соответствующий метод испытания для испытательной машины для горения раскаленной проволокой:
Метод испытания на воспламеняемость готовых изделий раскаленной проволокой (IEC 60695-2-11:2000/GB/T 5169.11-2006)
Метод испытания на воспламеняемость материалов раскаленной проволокой (IEC 60695-2-12:2000/GB/T 5169.12-2006)
Метод испытания на воспламеняемость материалов с использованием горячей проволоки (IEC 60695-2-13:2000/GB/T 5169.13-2006)
Индекс воспламеняемости GWFI, GWFI - Индекс воспламеняемости раскаленной проволокой
Максимальная испытательная температура образца заданной толщины в трех последовательных испытаниях должна соответствовать одному из следующих условий:
а) В течение 30 секунд после удаления горячей проволоки пламя или тепло испытательного образца гаснет, а упаковочная бумага, помещенная под испытательный образец, не воспламеняется;
б) Испытательный образец не воспламенился.
GWIT, GWIT - Температура воспламенения раскаленной проволокой
Температура, на 25 К (между 900 °C и 960 °C - на 30 К) выше самой высокой температуры на верхней части горячей проволоки, при которой испытательный образец заданной толщины не воспламеняется в трех последовательных испытаниях.
Требования к образцам: Лаборатория материалов SGS предъявляет следующие требования к испытательным образцам:
Образец должен иметь достаточно большую плоскую часть фиксированного размера, а испытательная плоскость должна оставаться в вертикальном положении во время испытаний.
Испытательные образцы могут быть изготовлены несколькими способами:
Компрессионное формование, литье под давлением или литье, или вырезание из готовых деталей, таких как листовой металл с достаточно большой поверхностью.
Размеры плоской части должны быть: длина: ≥ 60 мм, ширина (внутри зажима): ≥ 60 мм
В соответствии с требованиями данного эксперимента для оценки воспламеняемости обычно требуется набор из 10 испытательных образцов.
уровень жесткости
1. Индекс воспламеняемости раскаленной проволокой (GWFI) должен выбираться из следующих испытательных температур
Испытательная температура/°C: 550/600/650/700/750/800/850/900/960
2. Температура воспламенения раскаленной проволокой (GWIT) должна выбираться из следующих испытательных температур
Испытательная температура/°C: 500/550/600/650/700/750/800/850/900/960
Оценка результатов:
1. Оценка результатов индекса воспламеняемости раскаленной проволокой (GWFI)
Если испытательный образец не воспламенился или соответствует следующим двум условиям, он считается выдержавшим данное испытание
а) Если пламя или раскаленная проволока испытательного образца гаснет в течение 30 секунд после удаления раскаленной проволоки
б) Упаковочная бумага не воспламенилась
Если одно или оба из вышеуказанных условий не выполнены, выберите более низкую испытательную температуру и повторите испытание с новым испытательным образцом.
Если оба вышеуказанных условия выполнены одновременно, выберите более высокую испытательную температуру и повторите испытание с новым испытательным образцом.
Испытание должно быть повторено при самой высокой испытательной температуре, когда испытательный образец соответствует условиям а) и б).
Для определения максимальной испытательной температуры, удовлетворяющей условиям а) и б) в трех последовательных испытаниях для GWFI.
2. Оценка результатов температуры воспламенения раскаленной проволокой (GWIT)
Должна быть определена температура воспламенения испытательного образца во время воздействия раскаленной проволоки, и как GWIT должна быть записана температура, которая на 25 К (30 К между 900 °C и 960 °C) выше самой высокой температуры на верхней части раскаленной проволоки, при которой испытательный образец не воспламенился в трех последовательных испытаниях.
Меры предосторожности при использовании испытательной машины для горячей проволоки:
1. Пользователь испытательной машины для горячей проволоки должен обеспечивать стабильное электропитание, в противном случае чрезмерные колебания напряжения могут повлиять на изменение температуры.
2. Термопары используются только для калибровки температуры в экспериментах. После калибровки отметьте их на амперметре для следующего испытания. Когда температура упадет до комнатной, осторожно извлеките термопару из горячей проволоки и начните эксперимент.
3. Горячая проволока не должна работать длительное время при высоких температурах, чтобы избежать сокращения срока службы термопары. После каждого использования ток должен быть своевременно снижен, а питание отключено.
4. После каждого испытания испытательная камера должна быть очищена при отключенном питании, и следует проявлять осторожность, чтобы не повредить термопары и горячую проволоку.
5. После завершения эксперимента пользователи могут использовать вытяжной вентилятор для удаления выхлопных газов, образующихся во время горения, но не включайте вентилятор во время эксперимента, чтобы не повлиять на результаты испытаний.
6. При необходимости технического обслуживания, особенно при замене горячей проволоки, следует уделить внимание затягиванию винтов, которые были ослаблены, в противном случае плохой контакт повлияет на цепь тока и вызовет высокую температуру на стыке. После замены деталей пользователи должны затянуть все винты.
7. Испытательная машина для горячей проволоки имеет функцию защиты от перегрева. При достижении установленной температуры нагревательная цепь автоматически отключается. Поэтому заданная температура не может быть ниже нормальной рабочей температуры, иначе она не сможет работать нормально.
Экспериментальные спецификации:
1. Цель: Стандартизация эксплуатации, технического обслуживания и ухода за испытательной машиной для горячей проволоки и обеспечение ее нормальной работы.
2. Область применения: Подходит для испытаний на огнестойкость пластиковых деталей различных изделий.
3. Справочный стандарт: В соответствии с требованиями испытаний соответствующих разделов стандарта GB/T5169.10-2008 "Основные методы испытаний раскаленной проволокой/раскаленной проволокой - Устройства для раскаленной проволоки и общие методы испытаний";
Техническое обслуживание и меры предосторожности при работе с прибором:
1. Каждую неделю необходимо проводить техническое обслуживание и управление приборами, а также проверку работоспособности связанных ключевых функций регулировки, и вести записи.
2. Испытательная машина должна иметь стабильное электропитание, в противном случае колебания напряжения могут повлиять на изменение температуры.
3. При проведении экспериментов следует использовать метод медленного повышения и понижения температуры. При начале подачи тока следует делать это медленно и не повышать температуру слишком быстро! Таким образом, время использования будет дольше, и ток следует постепенно увеличивать. Не увеличивайте его сразу на 90 или более. Увеличение на 30-40 А в основном стабильно. При добавлении и охлаждении также медленно снижайте ток и не опускайте его до нуля сразу! Быстрое тепловое расширение и сжатие может привести к повреждению U-образных нагревательных проводов и термопар раскаленной проволоки. Эти повреждения не подлежат ремонту. После повреждения требуется повторная покупка.
4. Горячая проволока не должна работать длительное время при высоких температурах, чтобы избежать сокращения срока службы термопары. После каждого использования ток должен быть своевременно снижен, а питание отключено.
5. После каждого эксперимента испытательная камера должна быть очищена при отключенном питании, и следует проявлять осторожность, чтобы не касаться термопары и раскаленной проволоки.
6. При необходимости технического обслуживания, особенно при замене горячей проволоки, важно затянуть винты, которые были ослаблены, в противном случае плохой контакт повлияет на цепь тока и вызовет высокие температуры на стыке. После замены деталей пользователи должны затянуть все винты.
