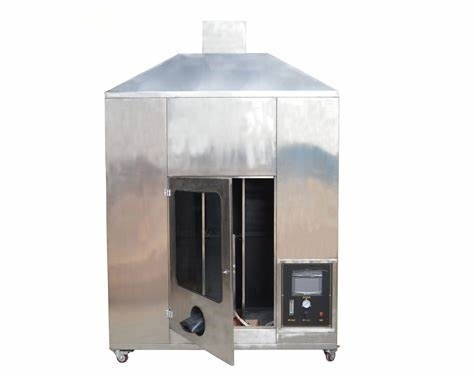

UL1685 Лабораторная испытательная машина, устройство для испытания пламени электрических и оптических волоконных кабелей

DX8297 UL1685 Испытание проводов и кабелей на горениеУстройство

Введение в прибор:

Аппарат для испытания проводов и кабелей UL 1685 на горение - это прибор, используемый для оценки способности одиночного или пучкового кабеля препятствовать распространению пламени в указанных условиях, и соответствует требованиям испытаний UL 1685, IEEE 383 и IEEE 1202.

Эффективность подавления пламени кабелем оценивается путем воспламенения образца вертикально расположенным пламенем мощностью 20 кВт (70 000 БТЕ/ч) с теоретическим значением 20 кВт (70 000 БТЕ/ч) в пространстве определенного объема в течение 20 минут.

Технические параметры:

Стандарты:

IEEE 1202

Распространение пламени - испытания проводов и кабелей

IEEE 383

Стандарты типовых испытаний для проводов IE, полевых соединений и разъемов для атомных электростанций

UL 1685

Распространение огня по кабелю и образование дыма

Основные характеристики:

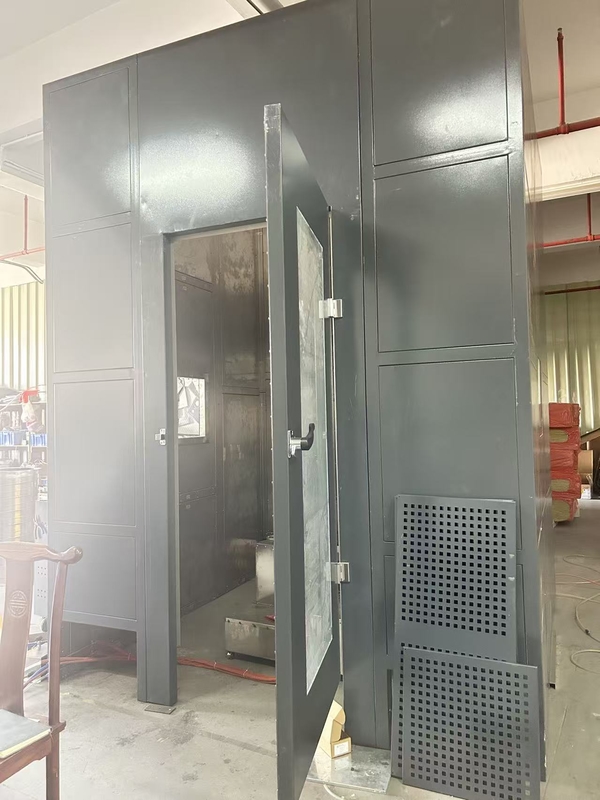

Размер испытательного пространства: 2438 (длина) × 2438 (ширина) × 3353 (высота) мм, объем: 19,93 м3, внутренняя площадь пола: 5,94 м2;

Термопары и двунаправленные анемометры используются для измерения температуры и скорости газа в выхлопной трубе;

Двунаправленный анемометр используется для точного измерения скорости вихря высокотемпературного горючего газа, образующегося в процессе горения в выхлопной трубе;

Размер поддона: 305 (длина) × 76 (ширина) × 2438 (высота) мм, ширина стальной лестницы 25±6 мм, вертикальная ширина 229 мм;

Паяльная лампа с пропановой горелкой с миксером Вентури для IEC60332-3;

Контроллер массового расхода для обеспечения бесперебойного потока воздуха и давления воздуха;

Плата сбора данных используется для точного сбора и измерения температуры внутренних компонентов и температуры пламени горелки;

Газ и воздух можно контролировать с помощью электромагнитных клапанов;

Система измерения плотности дыма

Парамагнитная система измерения скорости выделения тепла кислорода

Электромагнитные клапаны и воспламенители можно управлять вручную с помощью кнопок на панели управления, а прибор можно отключить в случае чрезвычайной ситуации (включая компьютер)

Система измерения плотности дыма
1. Электромагнитным клапаном и воспламенителем можно управлять вручную с помощью кнопок на панели управления, а питание прибора (включая компьютер) можно отключить в чрезвычайных ситуациях
2. Электропитание: переменный ток 220 В, 50/60 Гц, 15 А;
3. Общий вес: приблизительно 650 кг;
4. Инструменты: Сжатый газ, персональный компьютер, пылесос, газ (предоставляется пользователем)
