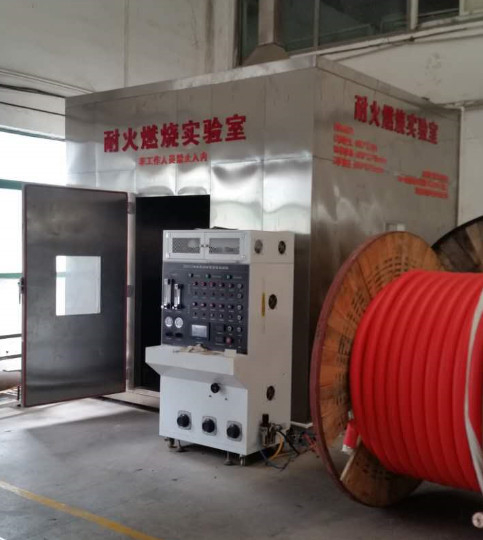

DX8515 Ударная вибрационная испытательная машина для сжигания дождя

Введение:

Требования к производительности этой испытательной машины включают испытание огнестойкости, испытание огнестойкости на водяном распылении и испытание механического огнестойкости.Подходит для минерально-изолированных кабелей с номинальным напряжением не более 450/750 В, и может поддерживать целостность цепи в течение длительного времени в условиях пламени.

Соответствует стандартам:

Соответствует требованиям стандарта испытаний британского стандарта огнеупорных кабелей BS6387 "Спецификация требований к производительности кабелей для поддержания целостности цепи в условиях пожара".

Состав оборудования:

Испытание огнестойкости: испытательная стойка огнестойкости включает следующие части: систему поддержки кабеля, устройство непрерывного обнаружения, источник тепла и т.д.

1. Система поддержки кабеля: кабель закрепляется горизонтально на обоих концах кабельной оболочки через зажимы. Средняя часть кабеля закрепляется двумя металлическими кольцами (размещенными на расстоянии 300 мм),которые заземлены к другим металлическим частям устройстваУстройство для поддержки кабеля показано на рисунке 1. Для небронированных кабелей диаметром менее 10 мм или других кабелей, которые испытывают значительное смещение во время испытаний,используются три металлических кольца, каждый из которых установлен примерно на расстоянии 150 мм от оригинального металлического кольца.

Рисунок 2

2Устройство непрерывного обнаружения: во время испытания ток должен проходить через все ядра кабеля.один трехфазный звездный трансформатор или три однофазных трансформатора (или один однофазный трансформатор), если испытание проводится на одноядерном кабеле), и имеет достаточную емкость для поддержания максимально допустимого тока утечки 3A при испытательном напряжении.Подключите лампу к каждому середине провода на другом конце кабеля и зарядить ток близко к 0.25А при номинальном напряжении кабеля.

3Источник тепла:

• Тепло - это трубчатый газовый горелка длиной 610 миллиметров, которая может насильно подавать метан и имеет плотный огонь.
• Измерение температуры: бронированный термометр диаметром 2 мм помещается вблизи входа воздуха, параллельно 75 мм над горелкой

3. Температура и время испытания пламени: (см. уровень сгорания BS6387)

A 650 °C ± 40 °C -3 часа

B 750 C ± 40 °C -3 часа

C 950. C ± 40 °C -3 часа

S 950. C ± 40 °C -20 минут

4Образец: Образец представляет собой участок готового продукта длиной не менее 1200 мм, с каждым концом которого удалены 100 мм оболочки и крышки.Провода на обоих концах кабеля должны быть соединены электрически.

5Испытательное напряжение: 200-1000 В, регулируемое, как показано на рисунке 7.

* BS6387 класс огнестойкости требует прохождения экспериментов горизонтального сгорания, экспериментов с распылением воды и экспериментов с механическим ударом вибрации сгорания.

Испытание горизонтального сгорания: классы A 650 °C/3h, B 750 °C/3h, C 950 °C/3h и S 950 °C/3min.Уровень указывает на отсутствие повреждения после сжигания на уровне напряжения 300 вольт в течение 3 часов при 650 °C; уровень B означает отсутствие повреждения после сжигания на уровне напряжения 300 вольт в течение 3 часов при 750 °C; уровень C означает отсутствие повреждения после сжигания на уровне напряжения 300 вольт в течение 3 часов при 950 °C;Уровень S указывает на отсутствие повреждения после сжигания на уровне напряжения 300 вольт в течение 3 минут при температуре 950 °C.

Испытание сгорания водяным спреем: разделено на уровни W, что указывает на то, что не происходит отказ после применения 300 вольт напряжения для сгорания в течение 15 минут, а затем распыливания воды для сгорания в течение 15 минут.

Испытание сгорания при ударных вибрациях: разделить на X уровень 650 °C/15min, Y уровень 750 °C/15min и Z уровень 950 °C/15min.Уровень X представляет собой вибрацию механического удара без сбоя в течение 15 минут каждые 30 секунд при применении напряжения 300 вольт при сжигании при температуре 650 °C.; уровень Y указывает на применение напряжения 300 вольт при 750 °C во время сгорания и механические вибрации удара каждые 30 секунд в течение 15 минут без сбоя;Уровень Z относится к вибрации механического удара каждые 30 секунд в течение 15 минут без сбоя при применении напряжения 300 вольт при температуре 950 °C во время сжиганияСамая высокая модель уровня, требуемая BS6387, - это CWZ.

2Испытание водостойкости и огнестойкости: система поддержки кабеля, устройство непрерывного обнаружения, источник тепла

1Система поддержки кабеля: кабель соединен с металлической скобкой, состоящей из двух жестких плит шириной 25 мм, которая закрепляется металлическими зажимами с расстоянием 200 мм.Кабель соединен с скобкой, как показано на рисунке 3, и все металлические рамы заземлены.

Рисунок 3

2Устройство непрерывного обнаружения: во время испытания позволить току проходить через все ядра кабеля, три однофазных трансформатора,и имеют достаточную емкость для поддержания максимально допустимого тока утечки 3A при испытательном напряжении. Подключите лампу к каждому из основных проводов на другом конце кабеля и загрузите ток, близкий к 0,25A при номинальном напряжении кабеля.

3Источник тепла:

• Тепло: ленточный горелка длиной 400 мм может сжигать кабельные образцы до 400 мм. Монтаж горелки может быть настроен, чтобы обеспечить яркий пламя с температурой 650 ° C ± 40 ° C,
• Измерение температуры: бронированный термометр диаметром 2 мм помещается на нижнюю поверхность кабеля
• Температура испытательного пламени: 650°C±40°C
• Вода для распыления: установить сопла, как показано на рисунке 4, на испытательную стойку, как показано на рисунках 4 и 5, в середине горелки.30 литров воды на квадратный метр вблизи образца при давлении воды от 250 до 350 КПаЭта скорость должна измеряться с помощью сборной подноски, которая имеет достаточно глубину, чтобы иметь свою длинную ось параллельную оси кабеля и размещена в центре.Эта лотка примерно 100 мм в ширину и 400 мм в длину.

Рисунок 4

• Образец: Образцы размером более 1500 мм берутся из готовой продукции и проходят испытания на изгиб при температуре окружающей среды.Провода на обоих концах кабеля должны быть обработаны надлежащим образом в соответствии с электрическими соединениями и рекомендациями производителя.
• Испытательное напряжение: 200-1000 В, регулируемое, как показано на рисунке 7.

3, Механическая вибрация и огнестойкость: включая следующие части устройства испытания, как показано на рисунке 5, прикрепление компонентов в соответствующие положения рамы с отверстиями.

Кабель крепится на вертикальную стену и крепится на стальную пластину с использованием теплостойких и негорючих материалов;Трансформатор подключает предохранитель к лампе, чтобы указать, что схема непрерывна; Вибрационное устройство; источник тепла.

Рисунок 5

1Стены и их монтаж: стены состоят из теплостойких и огнеупорных материалов и закреплены на двух горизонтальных стальных балки.один в верхней части доски и другой в нижней части доскиЭта доска имеет длину около 900 мм, ширину около 300 мм и толщину 9 мм, а общий вес стены (т.е. доска с поддерживающей рамой) составляет 10 ± 2 кг.Каждая стальная балки является квадратной стальной трубы длиной примерно 1 м и 25 ммЕсли требуется наполнительный материал, он должен быть помещен внутри стальной балки. Верхняя стальная балки должна быть закреплена на пластине так, чтобы ее верхняя поверхность была сплошной с верхним краем пластины.Каждая стальная балки и плиты имеет горизонтальное отверстие на внешнем краю, а его точное положение определяется конкретными требованиями к подпорной подставке и подпорной раме.с диаметром около 32 мм и толщиной 20 мм,.

2Устройство непрерывного обнаружения: во время испытания позволить току проходить через все ядра кабеля, три однофазных трансформатора,и имеют достаточную емкость для поддержания максимально допустимого тока утечки 3A при испытательном напряжении. Подключите лампу к каждому из основных проводов на другом конце кабеля и загрузите ток, близкий к 0,25A при номинальном напряжении кабеля.

3Источник тепла:

Тепло: ленточный горелка длиной 400 мм может сжигать образцы кабеля до 400 мм. Монтаж горелки может регулироваться, чтобы обеспечить яркий огонь с температурой 650 ± 40 ° C,

Измерение температуры: бронированный термометр диаметром 2 мм, с секцией термометра, проходящей через стену, которая находится на расстоянии от 8 до 10 мм от стены.Температуру измеряют следующей процедурой:: на одном конце низкоуглеродистого стального стержня привязан термометр диаметром 3 мм ± 5% и длиной 300 мм, чтобы он мог измерять температуру стержня.Подержите палку и приблизиться к пламени, чтобы сохранить расстояние от 40 до 50 мм от пламениПри температуре пламени 950 °C температура стального стержня может достигать 400 °C за 10-20 секунд.температура стержня может достигать 400 ° C в 20s к 40s

4Температура и время испытательного пламени: температуру испытания необходимо выбрать из следующей таблицы:

X 650 ± 40 °C

Y 750 ± 40 °C

Z 950 ± 40 °C

4Вибрационное устройство: Вибрационное устройство состоит из низкоуглеродистой стальной стержни (диаметр 25 мм ± 5%, длина 600 мм ± 5%).Продольная секция стержня параллельна стене и 200 мм выше верхней части стены. вал разделяет его на две части, 200 мм и 400 мм, с более длинной частью, обращенной к стене.как показано на рисунке 5.

5. Образец: Образец представляет собой участок кабеля длиной не менее 1200 мм, из каждого конца которого удалены 100 мм оболочки и крышки.Провода на обоих концах кабеля должны быть правильно подготовлены в соответствии с электрическими соединениями и рекомендациями производителя. кабель должен быть согнут на две секции, которые примерно равны в длину и параллельны от середины. диаметр изогнутой части 6D,где D - внешний диаметр кабеляФормировать кабель в форме Z с горизонтальным расстоянием 13D между фиксированными концами, как показано на рисунке 6.

6Кабель должен быть прикреплен к стене медными зажимами, а установка специальных кабелей должна производиться производителем.Зажим должен быть закреплен на двух изогнутых частях кабеля, при этом средняя часть изгиба вертикальна: в части, где кабель становится горизонтальным, расстояние между соседними зажимателями равно, примерно 150-200 мм.

Рисунок 6

7Испытательное напряжение: 200-1000 В, регулируемое, как показано на рисунке 7.

Рисунок 7
