DX8377B Метод потока тепла при испытании теплопроводности

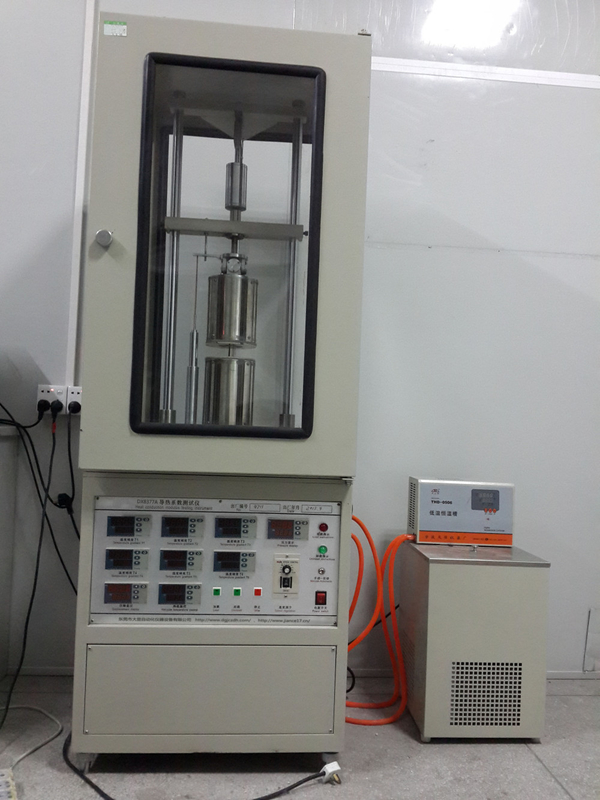

DX8377B Испытатель теплопроводности (метод потока тепла)

1. Обзор

Этот прибор в основном испытывает термостойкость тонких теплопроводников, твердых электрических изоляционных материалов, теплового жира, смол, резины, бериллиевого оксида, фарфора,алюминиевая фарфора и другие материалы, а также контактное тепловое сопротивление на твердом интерфейсе и теплопроводность материалов.и рамка корпуса может обнаружить порошкообразные материалы и материалы в пасте.

Референтный стандарт прибора: MIL-I-49456A (изоляционный лист, теплопроводящая смола, теплопроводящее стеклянное волокно);GB 5598-85 (Метод определения теплопроводности бериллиевого оксида фарфора); ASTM D5470-2006 (Стандарт испытаний теплопередающих свойств тонких теплопроводящих твердых электрических изоляционных материалов) и т.д.

Характеристики прибора: с автоматической давлением, автоматическим устройством измерения толщины и подключенным к компьютеру для достижения автоматического управления.Инструмент использует 6-точечное обнаружение температурного градиента, что повышает точность испытаний. Он может обнаружить кривую теплового сопротивления при различных давлениях,и оптимизированная математическая модель может быть использована для измерения нескольких параметров, таких как теплопроводность и тепловое сопротивление материала, а также контактное тепловое сопротивление на интерфейсе.

Он широко используется в колледжах и университетах, научных исследовательских подразделениях, отделах контроля качества и производственных заводах для анализа и испытания теплопроводности материалов.

2. Основные параметры

1Размер образца: ≤ Φ30 мм

2Толщина образца: 0,02 - 20 мм

3Диапазон регулирования температуры на тепловом полюсе: температура в помещении -99,99°C

4Диапазон контроля температуры холодного полюса: 0-99,0°C

5Диапазон испытаний теплопроводности: 0,05 ~ 45 Вт/м*к

6. диапазон испытаний теплового сопротивления: 0,05 ~ 0,000005m2*K/W

7Диапазон измерения давления: от 0 до 1000 Н

8Диапазон измерения смещения: 0 ~ 30,00 мм

9Точность испытания: лучше 3%

10.Опытный метод: а. Испытание теплового сопротивления образца при различных давлениях. б. Исследование теплопроводности материалов. в. Исследование контактного теплового сопротивления.

11Компьютер полностью автоматически проверяется, и данные печатаются.
