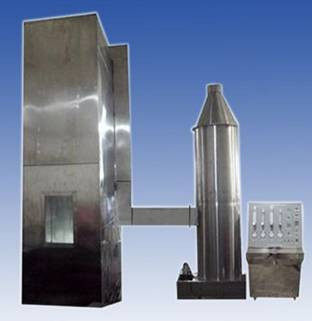

DX8349 Проверка сгорания проводов и кабелей

Сфера применения:Он используется для оценки способности вертикально установленных узловых проводов и кабелей или оптических кабелей сдерживать вертикальное распространение пламени в определенных условиях.и процесс использования должен сотрудничать с вышками для удаления дымовой пылиВся машина состоит из нескольких частей, таких как испытательная камера, источник воздуха, стальная лестница, система очистки выбросов и источник зажигания.

Соответствует стандарту:в соответствии с GB/T18380.31-2008, IEC60332-3-10-2018 "Испытание сгорания кабелей и оптических кабелей в условиях пламени, часть 31:Устройство для испытания вертикального распространения пламени с вертикально установленным объединенным проводом и кабелем" может соответствовать требованиям GB/T18380..32-2008/IEC60332-3-21:2000 Испытание пламени кабелей и оптических кабелей в условиях пламени Часть 32: Испытание вертикального распространения пламени вертикально установленных узлов и кабелейА.Класс F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Испытание кабелей и оптических кабелей на огнестойкость в условиях пламени Часть 33:Испытание вертикального распространения пламени вертикально установленных объединенных проводов и кабелей - класс А", GB/T18380.35-2008/IEC60332-3-24:2000 Испытание пламенем кабелей и оптических кабелей в условиях пламени Часть 35: Испытание вертикального распространения пламени вертикально установленных узловых проводов и кабелейВ" GB/T18380.36-2008/IEC60332-3-25:2000 √ Испытание пламени кабелей и оптических кабелей в условиях пламени Часть 36: Испытание распространения пламени вертикально установленных узловых проводов и кабелейD"Слушайте.

Технические параметры:

• Испытательная камера: экспериментальное устройство должно быть самоподдерживающейся камерой шириной (1000±100) мм, глубиной (2000±100) мм и высотой (4000±100) мм.Задняя стена и обе стороны испытательной камеры должны быть выполнены с коэффициентом теплопередачи около 0.7W?m-2? K-1 теплоизоляция, 1,5 мм толщины USU304 нержавеющей стали пластины, 65 мм толщины изоляции минеральных волокон в середине, 1,5 мм толщины USU304 нержавеющей стали пластины снаружи

2Источник воздуха:

Впуск воздуха оборудован цифровым анемометром скорости воздуха, а скорость газового потока воздуха составляет (5000±500) л/мин.

После завершения испытания: если образец продолжает гореть в течение одного часа после остановки огня, установлена сигнализация и устройство для принудительного остановки сгорания при дожде.

3Тип стальной лестницы: широкая (500±5) мм стандартная стальная лестница (800±10) мм широкая стальная лестница из нержавеющей стали USU304

4Устройство очистки сбросов:

Верхняя часть испытательной камеры оснащена цифровым анемометром, обеспечивающим, чтобы скорость потока ветра была меньше 8 М/с, что не повлияло на поток воздуха в испытательной камере.

Устройство для сбора дыма и стирки: нержавеющая сталь SUS304, диаметр 800 мм, высота 3500 мм.

Источник зажигания

1Тип: Источник зажигания должен включать в себя один или два ремневых газопропановых фуража и их вспомогательные потокометры и вентури-миксеры.Поверхность огня должна быть пробурена 242 плоскими металлическими пластинами диаметром 1.32 мм, центральное расстояние этих отверстий составляет 3,2 мм, и они распределены в три ряда, каждый ряд 81, 80 и 81, распределены в диапазоне номинального размера 257×4,5 мм. Кроме того,Ряд маленьких отверстий вырезаны по каждой стороне огнеметКаждый фугас должен быть оснащен точным устройством для контроля скорости притока пропана и воздуха.Можно использовать ротаметры или массовые потокометры

2. Вентилятор при источнике зажигания должен быть расположен горизонтально, на расстоянии (75±5) мм от передней поверхности кабельного образца, (600±5) мм от основания испытательной камеры,и симметрична оси стальной лестницыТочка зажигания взрывного горелки должна быть расположена в центре между двумя ступенями стальной лестницы и на расстоянии не менее 500 мм от нижнего края образца.
